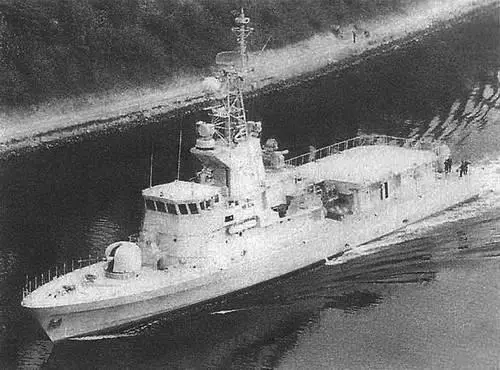

Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Длина, м: 63 (Бахрейн и ОАЭ). 62,4 (Сингапур).

Ширина, м: 9,3 (Бахрейн и ОАЭ). 8,5 (Сингапур).

Осадка, м: 2,9 (Бахрейн). 2,5 (ОАЭ). 3,1 (Сингапур).

Скорость, узлы: 32 (Бахрейн и ОАЭ). 35 (Сингапур).

Дальность хода, мили: 4000 при скорости 16 узлов (Бахрейн и ОАЭ). 4000 при

скорости 18 узлов (Сингапур).

Ракетное вооружение: 2 сдвоенные ПУ ПКР Aerospatiale ММ 40 Exocet (Бахрейн и ОАЭ). 8 ракет McDonnell Douglas Harpoon (только Сингапур). 8-контейнерная ПУ ЗУРусоверш. Thomson-CSF Crotale Navale (ОАЭ). Ракеты IAI/Rafael Barak 1,2 счетверенные ПУ ПКР с 8 направлявшими (Сингапур).

Пушечное вооружение: 1 АУ ОТО Melara Mk 75 Compact калибра 76 мм/62. (Super Rapid, Сингапур). 2 40-мм/70 АУ Breda (спаренная). 2 120-мм/93 АУ

Oerlikon GAM-B01 (Бахрейн). 1 30-мм АУ ближнего действия Signaal Goalkeeper (ОАЭ). 4 12,7-мм пулемета CIS 50 (Сингапур).

Торпеды: 2 ТТА Whitehead В 515 калибра 324 мм. Торпеды Whitehead А 244 S (только для кораблей ВМС Сингапура).

Ложные цели: ПУ CSEE Dagaie (Бахрейн и ОАЭ). ПУ Plessey Shield для постановки дипольных отражателей (Сингапур).

РЛС'

Обнаружения ВНЦ - Ericsson Sea Giraffe 50/150НС.

Навигационная - Racal Decca 1226 (Бахрейн и ОАЭ). Kelvin Hughes 1007 (Сингапур).

Управления огнем - Celsius Tech 9LV 331 (АУ и ПКР) (Бахрейн и ОАЭ). Thomson CSF DRBV 51С (для ЗУР Crotale, корабли ВМС ОАЭ). 2 ELta EL/ М-2221(Х) (Сингапур). ГАС: Thomson Sintra TSM 2064; с изменяемой глубиной погружения (только на кораблях ВМС Сингапура).

Вертолеты: 1 Eurocopter ВО 105 (Бахрейн). 1 Aerospatiale Alouette SA 316 (ОАЭ).

Страна:Греция

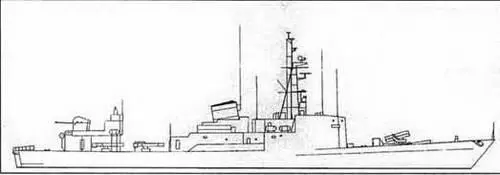

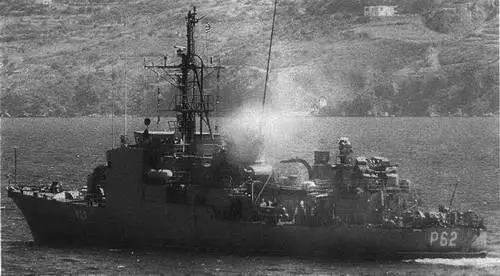

Страна-производитель: Германия Класс корабля:корвет Тип: NIKI (THETIS) (класс 420) (FS/PG) В строю: 5

Название и номер корабля: NIKI (экс-THETIS) (Р 62 зкс-Р 6052), D0XA (экс-NAJADE) (Р 63, экс-Р 6054), ELEFTHERIA (экс-TRITON) (Р 64, экс-Р 6055), CARTERIA (экс-HERMES) (Р 65, экс-Р 6053), AG0N (экс-ANDREIA, экс-THESEUS) (Р 66 экс-Р 6056)

Отличительные признаки:

• Двуствольная АУ калибра 40 мм/70 (положение «А»).

• Высокая сглаженная носовая надстройка; грот-мачта треножного типа, на кормовой оконечности надстройки.

в Дымовая труба наклонная; расположена в миделе; верхняя часть черною цвета.

• ТА подвешены по левому и правому бортам на уровне главной-палубы в районе кормовой надстройки.

• Двуствольная АУ калибра 40 мм/70 на кормовой оконечности кормовой надстройки.

Примечание. На корвете Doxa перед мостиком расположен корабельный лазарет.

Водоизмещение полное, т: 732. Длина, м: 70. Ширина, м: 8,2. Осадка, м: 2,7. Скорость, узлы: 19,5.

Дальность хода, мили: 2760 при скорости 15 узлов.

Пушечное вооружение: 2 двуствольные 40-мм/70 АУ Breda, 2 12,7-мм пулемета.

Торпеды: 4 324-мм 0TA. 4 торпеды Honeywell Mk 46.

Глубинные бомбы: 2 рельсовые направляющие для глубинных бомб.

рлс

Обнаружения НЦ - Thomson-CSF TRS 3001. Навигационная - Kelvin Hughes 14/9.

ГАС: Elektronik ELAC 1 BV; на корпусе, активная, поисково-прицельная.

«НАЙКИ»

Страна: Индия

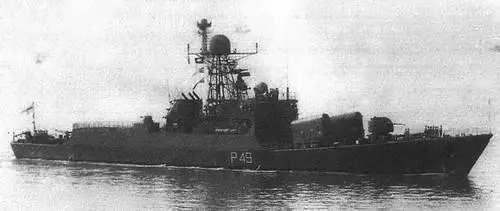

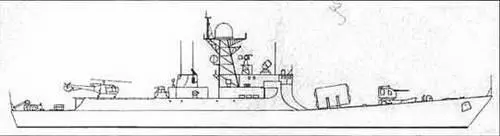

Страна-производитель: Индия Класс корабля: корвет Тип: KHUKRI (проекты 25 и 25А) (FSG) В строю: 5

Название и номер корабля: KHUKRI (Р 49), KUTHAR (Р 46), KIRPAN (Р 44), KHANJAR (Р 47), K0RA (-), KIRCH (-), KULISH (-), KARMUKH (-).

Отличительные признаки:

• Высокий нос с крутой покатой надстройкой.

• АУ калибра 76 мм на средней надстройке.

• ПУ ПКР Styx/Sapless по левому и правому бортам перед мостиком.

• Криволинейная покатая фронтальная сторона надстройки.

• На кормовой оконечности средней надстройки расположена большая решетчатая грот-мачта.

• На грот-мачте хорошо заметен обтекатель антенны РЛС обнаружения ВЦ Positive E/Cross Oome.

• За грот-мачтой низкая дымовая труба с тремя выхлопными трубами.

• За дымовой трубой на платформах по правому и левому бортам расположены 30-мм/65 АУ.

• Приподнятая полетная палуба перед коротким ютом.

Водоизмещение полное, т: 1350. Длина, м: 91. Ширина, м: 10,5. Осадка, м: 4. Скорость, узлы: 25,

Дальность хода, мили: 4000 при скорости 16 узлов.

Ракетное вооружение: 1 или 2 спаренные ПУ ПКР SS-N-2D Styx (четыре первых корпуса). 2 счетверенные ПУ ПКР SS-N-25 (Х-35 «Уран») ГНПЦ «Звезда-Стрела» Sapless последние 4 корабля. ЗУР - тип Mama-N-5 Grail. Пушечное вооружение: 1 76-мм/60 АУ АК 176 (производство СССР). 2 30-мм/ 65 двуствольные АУ АК 630.

Ложные цели: 2 ПУ ПК 16 для дипольных отражателей. NPOL (Cochin); буксируемая противоторпедная ловушка.

РЛС

Обнаружения ВЦ - Positive E/Cross Sword. Обнаружения ВНЦ - Plank Shave. Навигационная - Bharat. Управления огнем - Bass Tilt.

Вертолеты: площадка предназначена только для вертолета HALSA 319В Chetak (Alouette III).

«ХУКРИ»

Страна: Ирландия

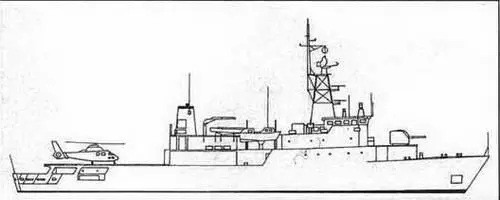

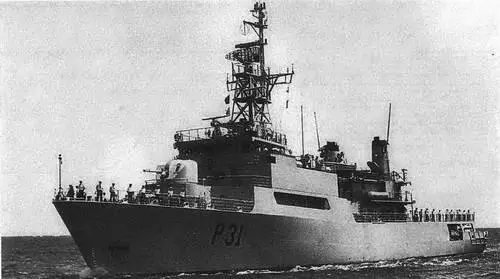

Страна-производитель: Республика Ирландия Класс корабля:корвет Тип: EITHNE (0PV) В строю: 1

Название и номер корабля: EITHNE (Р 31) Отличительные признаки:

• Высокий надводный борт с высокой центральной надстройкой.

• Короткий бак с 57-ММ/70 АУ (положение «В»).

• На надстройке за мостиком большая решетчатая грот-мачта на цельном основании.

• Высокая коническая дымовая труба на кормовой оконечности надстройки.

• Длинная полетная палуба с резким переходом к короткому квартердеку.

• Специфический задний выступ полетной палубы.

• В средней части высоко на шлюпбалках расположены шлюпки.

Водоизмещение полное, т: 1910. Длина, м: 80,8. Ширина, м: 12. Осадка, м: 4,3. Скорость, узлы: 20+. Дальность хода, мили: 7000 при скорости 15 узлов.

Пушечное вооружение: 1 57-мм/70 АУ Bofors Mk.l. 2 20-мм/20 АУ Rheinmetall. 2 57-мм ПУ Wallop для запуска осветительных средств.

РЛС:

Обнаружения ВНЦ - Signaal DA05 Mk 4. Навигационная - Racal Decca 1629С. ГАС: Plessey PMS 26; на корпусе.

Вертолеты: 1 Aerospatiale SA 365F Dauphin 2. Страна: Израиль

«ЭЙЗНИ»

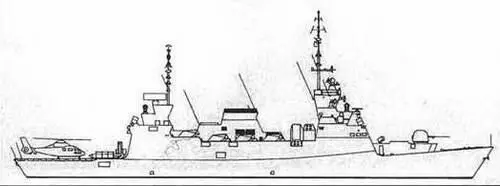

Страна-производитель: Израиль Класс корабля:корвет Тип: EILAT (SAAR 5) (FSG) В строю: 3

Название и номер корабля: EILAT (501), LAHAV (502), HAN1T (503)

Отличительные признаки:

• Высокий нос с коротким покатым баком.

• На приподнятом баке может быть установлена либо АУ калибра 76 мм, либо система оружия ближнего действия Vulcan Phalanx.
