Справочник Джейн по боевым кораблям был издан прежде всего как вспомогательное средство, которое может оказать помощь читателю при идентификации того или иного корабля или субмарины из тех, что охвачены настоящим изданием. Цель справочника заключается также в предоставлении информации о физических характеристиках кораблей и их основного вооружения, а также указании, какие вертолеты и самолеты базируются на кораблях авианосного типа. Наиболее важным свойством каждой статьи, содержащей объект идентификации, является визуальный акцент, производимый, к примеру, изображением общей архитектуры, мачт, антеннами радиолокационных станций, трубами и основными системами вооружения.
К сожалению качество скана и соответствено иллюстративных материалов невысокое, откуда м.б. и невыявленные ошибки в ТТХ.
Справочники Джейн БОЕВЫЕ КОРАБЛИ - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:

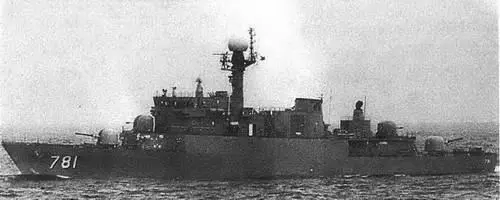

Тип корабля: РО HANG (FS/FSG)
В строю: 24
Название и номер корабля:
РО HANG (756), KUN SAN (757), KYONG JU (758), МОК РО (759), KIM CHON (761), CHUNG JU (762), JIN JU (763), YOSU (765), JIN ПАЕ (766), SUN CHON (767), YEE REE (768), WON JU (769), AN DONG (771), CHON AN (772), SONG NAM (773), BU CHON (775), JAE CHON (776). DAE CHON (777),SOKCHO (778), YONGJU (779), NAM WON (781), KWAN MYONG (782), SIN HUNG (783), KONG JU (785).
Отличительные признаки:
• 76-мм АУ в положении «А». 40-мм/70 двуствольная АУ компании Breda в положении «В» у кораблей, начиная с 761. 30-мм спаренная АУ в положении «В» у кораблей 756-759.
• Высокая носовая надстройка с закрытой грот-мачтой в задней части.
• На грот-мачте смон i ирована антенна РЛС управления огнем WM 28.
• Массивная дымовая труба, смещенная к корме от середины корабля с воздухозаборниками газотурбины непосредственно перед ней.
• На шлюпбалке размещены корабельные шлюпки на уровне дымовой трубы вне пределов воздухозаборников.
• ПУ ПКР Exocet в задней части кормовой надстройки у кораблей 756-759. У кораблей, начиная с 761, заменены на АУ калибра 40 мм/70.
• Двуствольная 30-мм АУ или 76-мм АУ компании ОТО MELARA на корме.
Водоизмещение при полной нагрузке, т: 1220. Длина, м: 88,3. Ширина, м: 10. Осадка, м: 2,9. Скорость, узлы: 32.
Дальность хода, мили: 4000 при 15 узлах. Ракеты: 2 ПУ ПКР 38 MM Exocet компании Аего-spatiate (только на 756-759).
Пушечное вооружение: 1 или 2 АУ ОТО Melara калибра 76 мм/62. 2 двуствольные АУ калибра 30 мм компании Emerson Electric (у кораблей 756-759). 2 двуствольные АУ калибра 40 мм /70 компании Breda(y кораблей, начиная с 761). Торпеды: 2 ТТА Мк 32 калибра 324 мм (у кораблей, начиная с 761). Торпеды Мк 46 компании Honeywell.
Глубинные бомбы: 12 (у кораблей, начиная с 761).
Ложные цели: 4 фиксированные ПУ компании MEL Protean. 2 6-ствольные ПУ
SRBOC Мк 36 компании Loral Нусог (на некоторых кораблях).
РЛС:
Обнаружения НЦ - 1 РЛС 1810 компании Marconi и/или 1 РЛС SPS 64 компании Raytheon.
Управления огнем - WM28 компании Signaal или РЛС 1802 компании Marconi. ГАС: 1 ГАС PHS 32 компании Signaal смонтированная на корпусе (у кораблей, начиная с 761).
«ПО ХАНГ»
Корветы - Россия

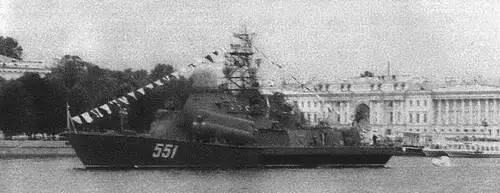

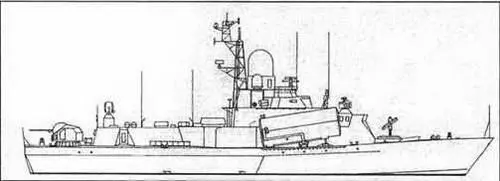

«Нанучка» I/II/III/IV
Страна: Алжир, Индия, Ливия, Россия Страна-производитель: Россия Класс корабля: корвет
Тип корабля: NANUCHKA (« БУРЯ»/« В ЕТ Е Р»/« Н А К AT »/ D U RG) (пр. 1234) (FSG) В строю: 3 Алжир (Nanuchka II/«Буря»), 3 Индия (Nanuchka II/Durg), 3 Ливия (Nanuchka II/«Буря»), Россия - 6 Nanuchka I («Буря»); 17 Nanuchka III («Ветер»); 1 Nanuchka IV АЛЖИР
Название и номер корабля:
RAIS HAMID0U (801), SALAH RAIS (802), RAIS Ali (803) Индия
Название и номер корабля:
VIJAYDURG (К 71), SIN0HUDURG (К 72), H0SDURG (К 73) ЛИВИЯ
Название и номер корабля:
TARIQ IBN ZIYAD (экс-Ean Mara) (416), EAN AL GAZALA (417), EAN ZARA (418) РОССИЯ
Название и номер корабля:
NANUCHKA I - «ШКВАЛ», «ШТОРМ», «МЕТЕЛЬ», «ГРОМ», «ВОЛНА», «БУРЯ». NANUCHKA III - «МЕТЕОР», «ПРИЛИВ», «УРАГАН», «ПАССАТ», «ПРИБОЙ», «СМЕРЧ». «МИРАЖ», «ШТИЛЬ», «ВЕТЕР». «МОРОЗ», «РАЗЛИВ», «АЙСБЕРГ», «ЗЫБЬ», «ЛИВЕНЬ», «БУРУН», «ТУЧА», «ПЕРЕКАТ». NANUCHKA VI - «НАКАТ».
-
Отличительные признаки:
• Неразрывная верхняя палуба от форштевня до кормы.
• ПУ ЗУР SS-N-4 компании Gecko (в положении А).
• Перед мостиком РЛС управления огнем.
• Высокая центральная надстройка с решетчатой грот-мачтой в задней части.
• Перед грот-мачтой на мостике антенна РЛС обнаружения ВНЦ Square Tie. (У кораблей России - система управления огнем Band Stand на ПУ ПКР SS-N-9 Siren).
• По обоим бортам по соседству с мостиком на верхней палубе смонтированы ПУПКР Styx/Siren, нацеленные вперед.
• 57-мм /80 АУ (в положении «Y») у кораблей типа Nanuchka I; 76-мм АУ у кораблей типа Nanuchka III и IV.
Примечание 1. Заметные различия типов I и Ш: у кораблей типа Nanuchka III более массивная решетчатая грот-мачта. ЗО-мм/65 АУ (в положении «X»), 76-мм АУ (в положении «Y»), на мостике антенна РЛС обнаружения ВНЦ. Примечание 2. Корабль Nanuchka IV такой же, как и Nanuchka III, за исключением того, что на нее установлен ракетный комплекс SS-X-5, с радиусом действия 300 км.
Водоизмещение при полной нагрузке, т: 660. Длина, м: 59,3. Ширина, м: 11,8. Осадка, м: 2,6. Скорость, узлы: 33.
Дальность хода, мили: 2500 при 12 узлах.
Ракеты: 4 ПУ ПКР SS-N-2C Styx (у кораблей Durg/Nanuchka II). 6 ПУ nKPSS-N-9 Siren («Малахит») НПОМаш (у кораблей России), двуствольная ПУ ЗУР компании Gecko.
«НАНУЧКА»
Пушечное вооружение: 1 двухорудийнзя автоматическая АУ 57-мм/80 (у кораблей Nanuchka I/II). 1 пушка калибра 7бмм/60 (на кораблях Nanuchka III/ VI). 1 АУ калибра 30 мм/65 (у кораблей Nanuchka III/VI). Ложные цели: 2 установки ПК 16 (у кораблей Nanuchka I/II) или ПК 10 (у кораблей Nanuchka III) пуска пассивных помех.
РЛО
Обнаружения ВНЦ - РЛС Peel Pair (у более поздних моделей кораблей типа Nanuchka III - Plank Shave).
Обнаружения НЦ - РЛС Square Tie (у кораблей Nanuchka II).
Навигационные - РЛС «Наяда» (у кораблей России). «Дон-2» (у кораблей i una
«5ypfl»/Durg).
Управления огнем: РЛС SA-N-4 компании Pop Group. РЛС Muff Cob (у кораблей Nanuchka I/II). Bass Tilt (у кораблей Nanuchka III).
«Тарантул» I /II /III
Страна: Болгария, Индия, Польша, Румыния, Россия, Украина, Вьетнам, Йемен Страна-производитель: Россия Класс корабля: корвет
Тип корабля: TARANTUL I (пр. 1241,1) (ZBORUL), (GORNIK, VEER, пр. 1241 RE). TARANTULII (пр. 1241.1М), (VEER, пр. 1241RE). TARANTUL III (пр. 1241,1МР). Мод. TARANTUL III (пр. 1242.1) (МОЛНИЯ) (FSG)
В строю: 1 Болгария (Tarantul II), 13 Индия (Tarantul I/ типа Веер), 4 Польша (TarantulI/типа Gornik),3 Румыния (Tarantull/типа Zborut), Россия -1 Tarantul 1; 17 - II; 26 - III; 1 мод. Tarantul HI, 2 Украина (Tarantul I) (списан), 2 Вьетнам (Tarantul I), 1+1 в резерве. Йемен - Tarantull БОЛГАРИЯ
Название и номер корабля:
MULNIYA(IOI) ИНДИЯ
Название и номер корабля:
VEER (К 40), NIRBHIK (К 41), NIPAT (К 42), NISHANK (К43), NIRGHAT (К 44), VIBHUTI (К 45), V1PUL (К46), VINASH (К47), VIDYUT (К48), NA5HAK (К 83) - (К 93), PRAHAR (К 98) ПОЛЬША
Название и номер корабля:
GORNIK (434), HUTNIK (435), METALOWIEC (436), ROLNIK (437) РУМЫНИЯ
Название и номер корабля:
ZBORUL (188), LASTUNU (189), PESCARUSUL (190) РОССИЯ
Название и номер корабля:
Информация недоступна УКРАИНА
Название и номер корабля:
«НИКОПОЛЬ» (U 155), «КРЕМЕНЧУГ» (U 156) ВЬЕТНАМ
Название и номер корабля: HQ 371, HQ 372 ЙЕМЕН
Название и номер корабля:
971, 976
Отличительные признаки:
• Неразрывная верхняя палуба от форштевня до кормы. Плавно спускающиеся линии от высокого носа до середины корабля с небольшим плавным подъемом к немного более высокой корме.
• В центральной части бака смонтирована АУ калибра 76 мм.
• По обоим бортам по соседству с мостиком на верхней палубе смонтированы ПУ ПКР Styx/Siren, нацеленные вперед
• 30-мм /65 АУ по обоим бортам в задней части кормовой надстройки. Примечание. Все вышеперечисленные особенности относятся к кораблям трех типов в равной степени.
