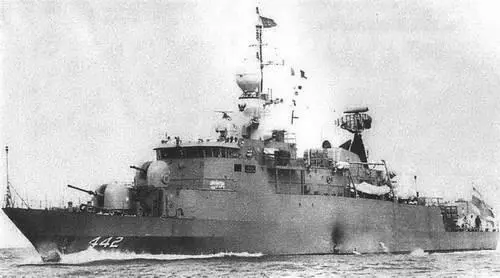

Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Ракеты: 2 счетверенные ПУ ПКР Harpoon компании McDonnell Douglas. 8-контейнерная ПУ Albatros ЗУР Aspide компании Selenia Elsag. Пушечное вооружение: 1 АУ калибра 76 мм/62 компании ОТО Melara. 2 АУ калибра 40 мм/70 компании Breda. 2 АУ калибра 20 мм Oerlikon. Торпеды: 2 ТТА Мк 32 калибра 324 мм производства США. Торпеды компании Marconi Stingray.

Ложные цели: поворотные б-ствольные или 10-ствольные ПУ компании CSEE Dagaie.

РЛС:

Обнаружения ВНЦ - 1 РЛС DA05 компании Signaal.

Обнаружения НЦ - 1 РЛС ZW06 компании Signaal.

Навигационные - 1 РЛС 1226 Decca.

Управления огнем - 1 РЛС WM 25/41 компании Signaal.

ГАС: 1 ГАС DSQS-21C компании Atlas Elektronik, смонтированная на корпусе.

«СУХОЗАЙ»

Страна:Бразилия

Страна-производитель: Бразилия

Класс корабля: патрульный корабль

Тип корабля: GRAJAU (большой патрульный корабль) (PG)

В строю: 10

Предполагается построить: ?. Название и номер корабли:

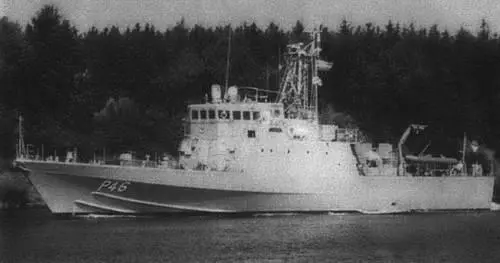

GRAJAU (Р 40), GRAUBA (Р 41), GRAUNA (Р 42), GOIANA (Р 43), GUAJARA (Р44), GUAPORE (Р 45), GURUРА (Р 46), GURUPI (Р 47), GUANABARA (Р 48), GUARUJA(P49)

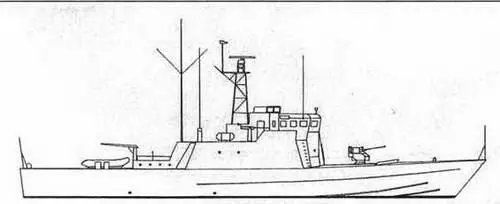

Отличительные признаки:

• Плавные, неразрывные очертания от форштевня до кормы.

• Маленькая с плоским фронтом надстройка у мидль-шпангоута с уступом в задней части.

• 40-мм/70 АУ (в положении «А›», у кораблей Р 40-43).

• Высокая, решетчатая rpoт мачта в центре надстройки.

• На корме смонтирована 20-мм АУ.

Примечание. Построены на основе дизайна кораблей Vosper QAF, походит на корабли Бангладеш типа Meghnaa.

Водоизмещение при полной нагрузке, т: 217. Длина, м: 46,5. Ширина, м: 7,5. Осадка, м: 2,3. Скорость, узлы: 22.

Дальность хода, мили: 2000 при 12 узлах,

Пушечное вооружение: 1 АУ калибра 40 мм/70 компании Bofors. 2 АУ калибра 20 мм компании Oerlikon (у кораблей Р40-43). 2 АУ GAM-B01 калибра 20 мм компании Oerlikon/BMARC (у кораблей Р 44-55).

рло

Обнаружения НЦ - 1 РЛС 1290А компании Racal Decca.

«ГУРУПА»

Страна: Бангладеш, Бирма, КНР, Египет, КНДР

Страна-производитель:КНР

Класс корабля: патрульный корабль

Тип корабля: HAINAN (DURJOI) (класс 037) (PC)

В строю: 1 Бангладеш (Ourjoi), 10 Бирма, 98 КНР, 8 Египет, б КНДР

БАНГЛАДЕШ

Название и номер корабля: NIRBHOY (Р 812) БИРМА

Название и номер корабля:

YAN 5ITAUNG (441), YAN MYATAUNG (442), YAN NYEIN AUNG (443), YAN KHWIN AUNG (444), YAN MIN AUNG (445), YAN YE AUNG (446), YAN PAING AUNG (447), YAN WIN AUNG (448), YAN AYE AUNG (449), YAN ZWE AUNG (450) КНР

Название и номер корабля:

(275-285), (290), (302), (305), (609), (610), (618-622), (626-629), (636-687),

(689-692), (695-699), (701), (707), (723-733), (740-742)

ЕГИПЕТ

Название и номер корабля:

AL N0UR (430), AL HADY (433), AL HAKIM (436), AL WAKIL (439), AL QATAR (442),

AL SADDAM (445), AL SALAM (448), AL RAFIA (451)

КНДР

Название и номер корабля:

(201-204), (292-293)

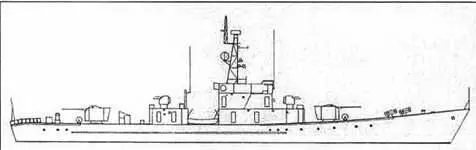

Отличительные признаки:

• Высокий нос, длинный бак под уклоном, низкие надводные борта.

• В передней части бака смонтированы противолодочные минометы РБУ 1200.

• 57-мм/70 двуствольная АУ (в положении «А»),

• 25-мм/бО двуствольная АУ (в положении «В»).

• Высокая надстройка посередине корабля.

• Маленькая, решетчатая грот-мачта в задней части мостика.

• 57-мм/70 двуствольная АУ (в положении «Y»).

• 25-мм/бО двуствольная АУ (на приподнятой платформе в положении «X»).

Примечание 1. Представляет собой вариант советского корабля SO 1, произведенный в Китае.

Примечание 2. На китайских кораблях вместо 57-мм кормовых АУ могут устанавливаться ПУ УРО. Более поздние версии данного типа кораблей Китая и Бирмы имеют трехногую фок-мачту и короткую, приземистую грот-мачту. Примечание 3. Корабли типа Houxin (класс 037/1G) представляют собой версию корабля Hainan с УРО на борту (см. ниже).

Водоизмещение при полной нагрузке, т: 392.

Длина, м: 58,8.

Ширина, м: 7,2.

Осадка, м: 2,2.

Скорость, узлы: 30,5.

Дальность хода, мили: 1300 при 14 узлах.

Ракеты: корабли Китая могут быть оснащены 4 ПУ ПКР YJ-1 (С-801), установленными вместо кормовой, 57-мм АУ.

Пушечное вооружение: 1 двуствольная АУ калибра 57 мм/70 производство

Китая. 2 двуствольные АУ калибра 25 мм/60 производство СССР (у кораблей

Егйп га - 2 двуствольные АУ калибра 23 мм).

Торпеды: ТТА калибра 322 мм у кораблей Египта.

Противолодочные бомбометы: 4 бомбомета РБУ 1200.

Глубинные бомбы: 2 бомбомета ВМВ-2. 2 бомбодержателя.

Мины: установлены рельсы для 12 мин.

«ХАЙНАНЬ»

Ложные цели: 2 ПУ РК 16 пассивных помех (у кораблей КНДР). РЛС:

Обнаружения НЦ - РЛС Pot Head или Skin Head.

Навигационные - РЛС Pathfinder компании Raytheon (у кораблей Бирмы). РЛС Decca (у кораблей Египта).

ГАС: 1 ГАС Stag Ear смонтированной на корпусе. ГАС SS 12 ГАС изменяемой глубиной погружения компании Thomson-Sintra по крайней мере на двух кораблях Китая. ГАС Та mi г II, смонтированная на корпусе (у кораблей Бангладеш).

Страна: КНР, Бангладеш, Египет

Страна-производитель: КНР

Класс корабля: патрульный корабль

Тип корабля: HE6U/H0UKU (класс 024) (DURBAR) (PGFG)

В строю: 10 Бангладеш (тип Durbar), 30 КНР, Египет

БАНГЛАДЕШ

Название и номер корабля: DURBAR (Р 8111), DURANTA (Р 8112), DURVEDYA

(Р8113), DURDAM (Р 8114), UTTAl. (Р 8114)

КНР

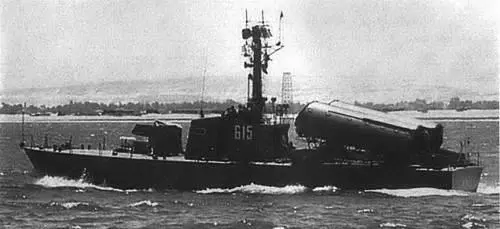

Название и номер корабля: Серии (1100) и (3100) ЕГИПЕТ

Название и номер корабля:

(609), (611), (613), (615), (617), (619)

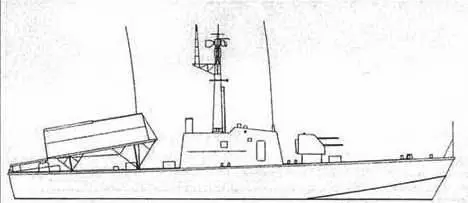

Отличительные признаки:

• Низкие надподные борта.

• Двуствольная АУ калибра 23 мм/60 или 25мм/60 (в положении «А»).

• Очень маленькая и низкая надстройка у мидель-шпангоута.

• Прочная,полая грот-МОЧТа на надстройке.

• На грот-мачге - антенной РЛС обнаружения ВНЦ Square Tie.

• На юте - 2 большие, хорошо различимые ПУ ПКР, обе приподняты в передней части и слегка наклонены за борт.

Примечание. Построены КНР на основе дизайна российских кораблей типа «Комар».

Водоизмещение при полной нагрузке, т: 79,2.

Длина, м: 27.

Ширина, м: 6,3.

Осадка, м: 1,3.

Скорость, узлы: 37,5.

Дальность хода, мили: 400 при 30 узлах.

Ракеты: 2 ПУ ПКР SY-1 (CSS-N-1 Scrubbrush).

Пушечное вооружение: Двуствольная АУ калибра 25 мм/60 производства СССР 2 двуствольная АУ калибра 23 мм у кораблей Египта.

РЛС:

Обнаружения ВНЦ - 1 РЛС Square Tie.

Страна: КНР
