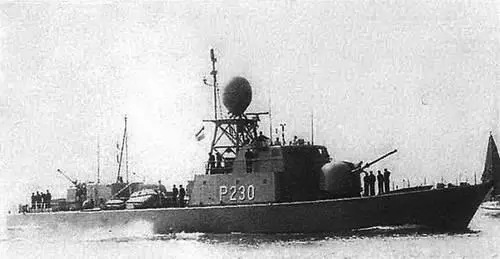

Длина, м: 47,0. (49 у кораблей Ливии). Ширина, м: 7,1. (7 у кораблей Греции типа Votsis и у кораблей Чили, Германии и Малайзии). Осадка, м: 2,5 (у кораблей Греции типа Anninos). (1,9 у кораблей Ирана). (2 у кораблей Ливии). (3,9 у кораблей Малайзии). (2,7 у кораблей Греции типа Votsis и у кораблей Чили, Германии). Скорость, узлы: 36,5. Дальность хода, мили: 850 при 25 узлах. Ракеты: 4 ПУ ПКР ММ 38 Exocet компании Aerospatiale (у кораблей Чили, Германии, Греции, только 2 у кораблей Малайзии). ПУ ПКР Мк 2 (TG1) компании ОТО Melara/Matra Otomat (у кораблей Ливии). 2 или 4 ПУ ПКР С-802 китайского производства (1 или 2 сдвоенные), или 2 сдвоенные ПУ ПКР Harpoon (у кораблей Ирана). Пушечное вооружение: 2 двуствольные АУ калибра 35 мм/90 компании Oerlikon (у кораблей Греции типа Anninos). АУ Compact калибра 76 мм/62 компании ОТО Melara, 1 АУ калибра 40 мм/70 компании Breda Bofors (на некоторых вместо нее АУ калибром 23 или 20 мм) и 2 пулемета калибра 12,7 мм (у кораблей Ирана). АУ Compact калибра 76 мм/62 компании ОТО Melara, 1 спаренная АУ калибра 40 мм/70 компании Breda Bofors (у кораблей Греции типа Votsis и у кораблей Чили, Германии и Ливии).

1 АУ калибра 57 мм/70 компании Bofors; 1 АУ калибра 40 мм/70 компании Bofors (у кораблей Малайзии).

Торпеды: 2 ТА SST-4 калибра 533 мм компании AEG (только на кораблях Греции типа Anninos).

РЛС

Обнаружения НЦ - РЛС Triton компании Thomson-CFS (у кораблей Чили, Германии, Греции, Ливии и Малайзии).

Обнаружения Н Ц/управления огнем - РЛС WM 28 компании Signaal (у кораблей Ирана).

Навигационные - РЛС 1226 Decca (у кораблей Греции типа Anninos и у кораблей Ирана). РЛС Racal Decca 616 (у кораблей Малайзии). РЛС SMA 3 RM 20 (у кораблей Греции типа Votsis и у кораблей Чили и Германии). Управления огнем - РЛС Pollux компании Thomson-CFS (у кораблей Греции типа Anninos и у кораблей Малайзии). РЛС Castor ИВ компании Thomson-CFS (у кораблей Греции типа Votsis и у кораблей Чили, Германии и Ливии).

Страна: Греция, Нигерия, Катар, Тунис

Страна-производитель: Франция

Класс корабля: патрульный корабль

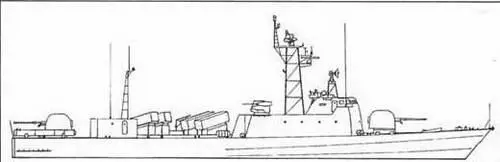

Тип корабля: LA COMBATTANTE HI (LASKOS, DAMSHAN) (PCFG)

В строю: 9 Греция (типа Laskos), 2 Нигерия (Combattante НВ), 3 Катар (типа

Damshan), 3 Тунис

ГРЕЦИЯ

Название и номер корабля: ANTIPLOIARHOS LASKOS (Р 20), PLOTARHIS BLESSAS (Р 21), IPOPLOIARHOS TROUPAKIS (Р23), SIMEOFOROS KAVALOUDIS (Р 24), IPOPLOIARHOS DEGIANNIS (Р 26), SIMEOFOROS XENOS (Р 27), SIMEOF0ROS SIMITZOPOULOS (Р 28), SIMEOFOROS STARAKIS (Р 29) НИГЕРИЯ

Название и номер корабля: A YAM (Р182), EKUN (Р 183) КАТАР

Название и номер корабля: DAMSHAN (Q 01), AL GHARIYAH (Q 02), RBIGAH (Q 03) ТУНИС

Название и номер корабля: LA GALITE (501), TUNIS (502), CARTHAGE (503) Отличительные признаки:

• Высокие надводные борта; 76-мм АУ (в положении «А»).

• Низкая, скругленная надстройка спереди от середины корабля.

• На решетчатой мачте на крыше мостика установлена антенна РЛС управления огнем.

• Высокая решетчатая грот-мачта на надстройке.

• На грот-мачте расположена антенна РЛС обнаружения НЦ.

• В задней части надстройки смонтированы 2 30-мм АУ по обоим бортам.

• Низкая кормовая надстройка перед 76-мм АУ (в положении «Y») (только у кораблей Греции). У кораблей Нигерии, Катара и Туниса - 40-мм/70 АУ).

• Между надстройками размещены ПУ ПКР.

• 2 ТА, повернутые назад и смонтированные по обе стороны кормовой АУ.

Водоизмещение при полной нагрузке, т: 425 (у кораблей Греции, Р 20-23, Туниса); 429 (у кораблей Греции Р 24-29,). 395 (у кораблей Катара), 430 (у кораблей Нигерии).

Длина, м: 56,2 (у кораблей Греции и Нигерии). 56 (у кораблей Катара и Туниса).

Ширина, м: 8,0 (у кораблей Греции). 8,2 (у кораблей Катара и Туниса). 7,6 (у кораблей Нигерии).

Осадка, м: 2,1 (у кораблей Греции и Нигерии). 2,2 (у кораблей Катара и Туниса).

Скорость, узлы: 36 (у кораблей Греции, Р 20-23); 32,5 (у кораблей Греции Р 24-29); 38 (у кораблей Нигерии, Катара и Туниса).

Дальность хода, мили: 2700 при 15 узлах (у кораблей Греции). 2000 при 15 узлах (у всех остальных кораблей).

Ракеты: 4 ПУ ПКР ММ 38 Exocet компании Aerospatiale (у кораблей Греции Р 20-23). 2 счетверенные ПУ ПКР ММ 40 Exocet (у кораблей Катара и Туниса). 6 ПУ ПКР Penguin Mk 2 компании Kongsberg (у кораблей Греции Р 24-29). Пушечное вооружение: 2 АУ Compact калибра 76 мм/62 компании ОТО Melara. 2 двуствольные АУ калибра 30 мм компании Emerson Electric (у кораблей Греции). 1 АУ Compact калибра 76 мм/62 компании ОТО Melara. 2 двуствольные АУ калибра 40 мм компании Bred (у кораблей Нигерии, Катара и Туниса).

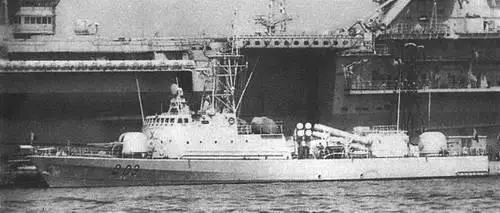

«РБИГАХ»

2 двуствольные АУ калибра 30 мм компании Emrsonson Electric (у кораблей Нигерии). 2 двуствольные АУ калибра 30 мм/75 (у кораблей Катара и Туниса). Торпеды: 2 ТА калибра 533 мм установлены на корме. Торпеды SST-4 компании АЕ6 (только у кораблей Греции).

Ложные цели: 2 ПУ компании Wegmann (у кораблей Греции). 1 Dagaie компании CSEE одиночная поворотная установка.

РЛС:

Обнаружения ВНЦ - РЛС Triton компании Thomson-CFS.

Навигационные - РЛС Decca 1226С (у кораблей Греции и Катара). РЛС Racal Decca

ТМ 1226 (у кораблей Нигерии).

Управления огнем - РЛС Castor II компании Thomson-CFS/ РЛС Pollux компании Thomson-CFS.

Страна: Франция, Габон, Оман

Страна-производитель: Франция

Класс корабля: патрульный корабль

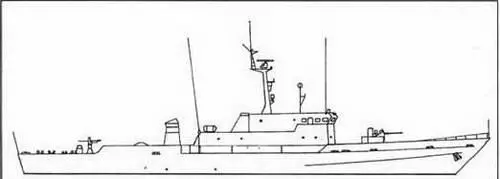

Тип корабля: Р 400 (PATRA/AL BUSHRA) (PC/OPV)

В строю: 10 Франция, 2 Габон (типа Patra), 3 Оман (типа Al Bushra)

ФРАНЦИЯ

Название и номер корабля:

LAUDACIEUSE (Р 682), LA BOUDEUSE (Р 683), LA CAPRICIEUSE (Р 684), LA F0U6UEUSE (Р 685), LA 6L0RIEUSE (Р 686), LA GRACIEUSE (Р 687), LA MOQUEUSE (Р 688), LA RAILLEUSE (Р 689), LA RIEUSE (Р 690), LA TAPAGEUSE (Р 691) ГАБОН

Название и номер корабля:

GENERAL D'ARMEE BA-OUMAR (Р 07), COLONEL DJOUE-DABANY (Р 08) ОМАН

Название и номер корабля:

AL BUSHRA (В 1), AL MANSOOR (В 2), AL NAJAN (В 3)

Отличительные признаки:

• АУ калибра 40 мм/60 (в положении «А») (у кораблей Омана с 1998 г. устанавливается АУ Super Rapid калибра 76 мм/62 компании ОТО Melara).

• Высокая, угловая надстройка у мидель-шпангоута.

• Полая грот-мачта с уклоном назад венчает надстройку (у кораблей Омана - решетчатая).

• Очень необычные, сдвоенные дымовые трубы непосредственно позади надстройки рядом с бортами корабля. Трубы склонены назад имеют квадратное сечение и черные оголовки. У кораблей Омана применяется одна коническая дымовая труба с высокой, гибкой антенной на ее верху.

Примечание. У корабля Габона Р 08 вместо 57-мм/70 АУ монтируется еще одна АУ калибра 29 мм. Водоизмещение при полной нагрузке, т: 477 (475 у кораблей Омана, 446 у кораблей Габона). Длина, м: 54,5. Ширина, м: 8,0.

Осадка, м: 2,5 (2,7 у кораблей Омана).

Скорость, узлы: 24,5.

Дальность хода, мили: 4200 при 15 узлах.

Пушечное вооружение: 1 АУ калибра 40 мм/60 компании Bofors. АУ 20F2 калибра 20 мм компании GIAT. 2 пулемета калибра 12,7 мм (у кораблей Франции). 1 АУ SAK 57 Мк 2 калибра 57 мм/70 компании Bofors (у корабля Р 07); двуствольная АУ 20F2 калибра 20 мм компании Giat (у корабля Р 08) (Габон). У кораблей Омана АУ калибра 40 мм/60 подлежит замене на АУ Super Rapid калибра 76 мм /62 компании ОТО Melara; также монтируются 2 АУ GAM В01 калибра 20 мм компании Oerlikon/Royal Ordnance и 2 пулемета калибра 12,7 мм. Торпеды: 2 ДТА калибра 406 мм будут устанавливаться на корабли Омана начиная с 2000 г.
