Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Страна-производитель: Великобритания

Класс корабля: фрегат

Тип: TRIBAL/KHRISTINA T1YAHAHU

В строю: 3

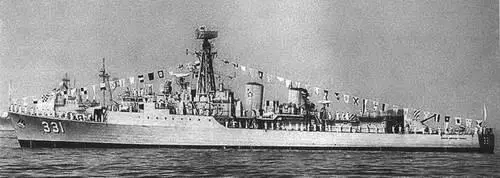

Название и номер корабля: MARTHA KRISHNA TIYAHAHU (экс-ZULU) (331), WILHELMUS ZAKAKIS YOHANNES (экс-GURKHA) (332), HASANUODIN (экс-TARTAR)

(333)

Отличительные признаки:

• AV калибра) 115 мм (положение «A»).

• большая решетчатая грот-мачта спереди мидель-шпангоута; установлена РЛС поиска НЦ (тип 965).

• Спаренные дымовые трубы, расположены одна за другой, задняя немного короче.

• Бомбометы Limbo между задней дымовой трубой и ангаром.

• Взлетно-посадочная площадка для вертолетов, расположена на крыше ангара перед кормовой АУ калибра 114 мм (положение «Y»).

Примечание. Вертолет спускается в ангар с помощью лифта на полетной палу-бе, укрываем и переносными панелями.

Водоизмещение полное, т: 2700. Длина, м: 109,7. Ширина, м: 13, Осадка, м: 3,8 (киль). Скорость, узлы: 25. Дальность хода, мили: 5400 (8650 км) при скорости 16 узлов.

Ракетное вооружение: 2 спаренные ПУ ЗУР Matra Simbad для ракет типа Mistral.

Пушечное вооружение: 2 АУ Vickers калибра 114 мм. 2 АУ Oerlikon калибра

20 мм. 2 пулемета калибра 12,7 мм.

Бомбометы: 1 3-ствольный бомбомет Limbo Mk 10.

Ложные цели: 2 8-ствольных автомата Knebworth Corvus для разбрасывания дипольных отражателей.

РЛС:

Обнаружения ВЦ - Marconi тип 965. Обнаружения ВНЦ - тип 993. Высотомер - тип 278М. Навигационная - Decca тип 978. Управления огнем - Plessey тип 903.

ГАС: Grasbey тип 177; расположена в корпусе, активная, поисковая. GrasbeyTnn 170В; расположена в корпусе, активная, прицельная. Kelvin Hughes тип 162.

Вертолеты: 1 вертолет ПЛО Westland Wasp HAS Mk 1.

«ВИЛЬГЕЙМУС ЗАКАРИС ИОГАННЕС»

Страна: Египет, Греция, Мексика, Испания, Тайвань, Таиланд, Турция Страна-производитель: США/Испания Класс корабля: фрегат

Тип корабля: KN0X/EP1RUS/BALEARES (F 70)/ТЕРЕ CLASS (FF - фрегат/FFG - фрегат УРО)

Встрою: 2 Египет, J Греция (типа Epirus),2Мексика(FF),8Тайвань,2Таиланд,

8Турция (типа lepe), 5 Испания (типа Baleares)

ЕГИПЕТ

Название и номер корабля: DAMAYAT (экс-JESSE L BROWN) (961, экс-FF 1089),

RAЫРУУВ( экс MOINESTER) (966, экс-FF 1097)

ГРЕЦИЯ

Название и номер корабля: EPIRUS (экс-CONNOLE) (F456, экс-FF 1056),THRACE (экс TRIPPE) F 457, экс-FF 1075), MAKEDONIA (экс-VREELAND) (А 458, экс FF 1068)

МЕКСИКА

Название и номер корабля: - (экс-STEIN) (экс-FF 1065), - (экс-MARVIN SHIELDS) ( экс FF 1066)

ТАЙВАНЬ

Название и номер корабля: CHIN YANG (экс-ROBERT Е PEARY) (932, экс-FF 1073), FONG YANG ( экс BREWION) (933, экс-FF 1086), FENG YANG (экс-KERK) (934, экс-FF 1087), LAN YANG (экс JOSEPH HEWES) (935, экс-FF 1078), HAE YANG (экс-СООК) (936, экс FF 1083), HWAI YANG (экс-BARBEY) (937, экс-FF 1088),-(экс-DOWNES) (938, экс FF 1070). (экс-AYLWIN) (939, экс-FF 1081)

ТАИЛАНД

Название и номер корабля: PHUTTHAYOTFA CHULALOK (экс-TRUETT) (461 экс FF 1095), PHUTTAHALOETLA NAPHALAI (экс QUELLET )(462 -экс FF 1077)

ТУРЦИЯ

Наименование и номер корабля: MUAVENET (экс-CAPODANNO) (F250, экс FF 1093), ADATEPE(экс -FANNING)(F251/ экс-FF 1076), KOKATEPE ( экс REASONER) (F252,экс-FF 1063),ZAFER ( экс THOMAS C HART) (F 253. экс-FF 1092), TRAKYA (экс-MCCANDLESS) (F 254, экс FF 1084), KARADENIZ(экс-DONALO В BEARY (F 255, экс FF 1090),AKDENIZ(экс-BO0WEN)(F 257, экс-FF 1079)

ИСПАНИЯ

Название и номер корабля: BALEARES (F 71), ANDALUCHA (F 72), CATALUTA (F 73), ASTURIAS (F 74), EXTREMADURA (F 75)

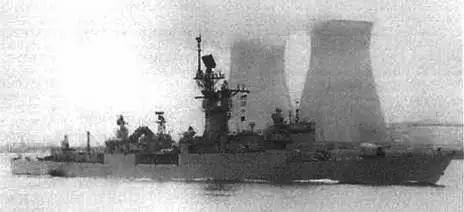

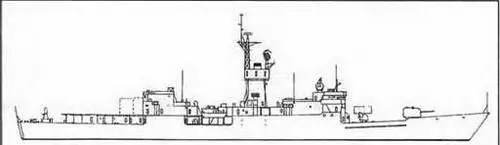

Отличительные признаки:

• Длинный бак с АУ калибра 127 мм, расположенной перед ПУ ПЛУР ASROC.

• Большая мачта необычной цилиндрической формы с дымовой трубой в районе миделя; спереди на мачте установлена РЛ антенна поиска ВЦ; в задней части на мачте находится короткая решетчатая мачта, на которой установлена большая РЛ антенна поиска НЦ.

• На фрегатах типа Baleares на кормовой нижней надстройке непосредственно за короткой решетчатой мачтой, которая может отсутствовать у других фрегатов класса Knox, расположены ПУ ПКР Harpoon.

• На кораблях типа Knox АУ находится в положении «Y». На кораблях типа Baleares штатные ПУ ЗУР находятся в положении «X» в задней части надстройки.

• На кораблях типа Knox полетная палуба расположена в кормовой части. Примечание. Корабли типа Baleares строятся в Испании совместно с США. Корабли типа Knox поступают из состава ВМС США.

Водоизмещение полное, т: 4177 (тип Baleares). 4260 (тип Knox). Длина, м: 133,6 (тип Baleares). 134 (тип Knox). Ширина, м: 14,3 (тип Baleares). 14,3 (тип Кпох).

Осадка, м: 4,7 (тип Baleares). 4,6 (тип Кпох). Скорость, узлы: 28 (тип Baleares), 27 (тип Кпох). Дальность хода, мили: 4000 при скорости 22 узлов. Ракетное вооружение: 8 ПКР McDonnell Douglas Harpoon (обычный боекомплект 4 ПКР). 16 ЗУР GDC Pomona Standard SM-1MR; ПУ Mk 22 Mod 0.8-контейнерная ПУ Honeywell для ракет ASROC Mk 112; комплект торпед Мк 46 (тип Baleares). ПКР McDonnell Douglas Harpoon (кроме ВМС Мексики). 8-контейнерная ПУ ПЛУР ASROC Мк 16 (2 из них предназначены для запуска ПКР Harpoon), (тип Кпох). На кораблях ВМС Греции кроме этого имеются площадки для запуска ЗУР типа Stinger или Redeye. Пушечное вооружение: 1 АУ FMC Мк 42 Mod 9 калибра 127-мм/54 (на всех кораблях). 212-ствольных АУ Bazan/Meroka калибра 20 мм/120 (тип Baleares). 1 АУ GE/GD/Vulcan Phalanx Mk 15 калибра 20 мм/76 (тип Кпох). 4 пулемета калибра 12,7 мм (на кораблях ВМС Греции). 4 20-мм АУ тип 75 (на кораблях ВМСТайвани).

Торпеды: 2 ДТА Мк 32 (США) калибра 324 мм. Торпеды Но-neywell/Mk 46 Mod 5 (.на всех кораблях). 2 кормовых ТА Мк 25 (США) калибра 484 мм. Торпеды Westinghouse/Mk 37; больше не используются (тип Baleares).

Мины: на кораблях ВМС Греции возможна установка направляющих для 8 мин.

Ложные цели: 4 б-ствольные установки Loral Hycor SRBOC/Mk 36 (на всех кораблях). Буксируемая ловушка для торпед Мк 6 Fanfare/SLQ-25 Nixie. Устройство Prairie Masker для подавления шумов, создаваемых корпусом и винтами (тип Кпох). РЛС

Обнаружения ВЦ - Hughes SPS-52B (тип Baleares). Lockheed SPS-40B/D (тип Кпох).

Обнаружения НЦ - Raytheon SPS-10 (тип Baleares). SPS-10 или Norden SPS-67 (тип Кпох). Навигационная - Raytheon Marine Pathfinder (тип Baleares). Marconi/ LN66 (тип Knox).

Управления огнем - Western Electric SPG-53B. Raytheon SPG-51C. Selenia RAN 12L. 2 Sperry VPS 2 (тип Baleares). SPG-53A/D/F (тип Knox). ГАС: Raytheon SQS-56 (DE 1160); расположен в корпусе. ED0/SQS-35V; VDS (тип Baleares). ED0/GESQS-26CX (тип Knox).

Вертолеты: 1 Kaman SH-2G Seasprite (корабли ВМС Египта). 1 Agusta АВ 212 (противолодочный) (корабли ВМС Греции). 1МВВ ВО 105СВ (патрульный) (Мексика). 1 Kaman SH-2F Seasprite LAMPS 1 (Тайвань). 1 Bell 212 (корабли ВМС Таиланда). 1 Agusta АВ 212 (противолодочный) (корабли ВМС Турции).

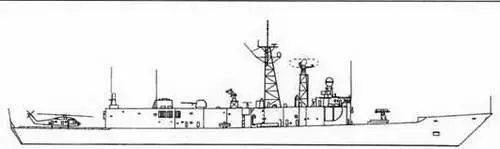

Страна: Австралия, Бахрейн, Египет, Испания, Тайвань, Турция, США Страна-производитель: США Класс корабля: фрегат

Тип корабля: OLIVER HAZARD PERRY/ADELAIDE/SANTA MARHA/CHENG KUNG/ GAZIANTEP(FFG-фрегат УР0)

В строю: б Австралия, 1 Бахрейн, 4 Египет, б Испания (тип Santa Магна), 7 Тайвань (тип Cheng Kung), Турция (тип Gaziantep)*, 39 США

*Вероятно, в 1999 г. в состав ВМС Турции войдут еще три корабля типа Oliver Hazard Perry из состава ВМС США, а именно Tisdale (FFG 27), Reid (FFG 30) и плюс Duncan (FFG 10) (на запчасти).
