Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Торпеды: 2 ДТА 324-мм Cray Marine. Торпеды Marconi Stingray.

Ложные цели: 4 6-ствольные фиксированные ПУ Marconi Sea Gnat калибра

130 мм/102 мм. Буксируемая торпедная ловушка Graseby класс 182.

РЛС-

Обнаружения ВНЦ - Plessey класс 996 (1), трехкоординатная. Навигационные - Kelvin Hughes класс 1007 или Racal Decca класс 1008. Управления огнем: 2 РЛС Marconi класс 911.

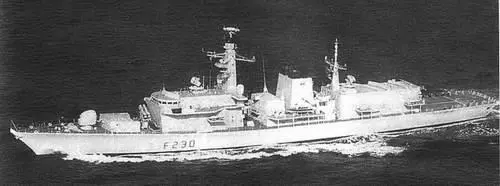

ГАС: 1 ГАС Ferranty/Thomson - Sintra класс 2050; смонтированная на носу с системой активного поиска и управления огнем. Dowty класс 2031Z буксируемая гидролокационная решетка (на F 229-239). Предполагается замена класса 2003 на 2087.

Вертолеты: 1 вертолет Westland Lynx НМА 3/8 или 1 вертолет Westland/Agusta ЕН-101 Merlin HAS 1 (ПЛО/противокорабельный).

«НОРФОЛК»

Страна: Чили, Эквадор, Индия, Новая Зеландия, Пакистан Страна-производитель: Великобритания Класс корабля: фрегат

Тип корабля: LEANDER/ BROAD-BEAMED LEANDER//Nilgiri (FF/FFG)

В строю: 4 В Чили (LEANDER/FFG). Эквадор (LEANDER/FFG). Индия, (NILGIRI/FF).

Новая Зеландия, (BROAD-BEAMED LEANDER/FF). 2 в Пакистане (BROAD-BEAMED

LEANDER/FF)

ЧИЛИ

Название и номер корабля:

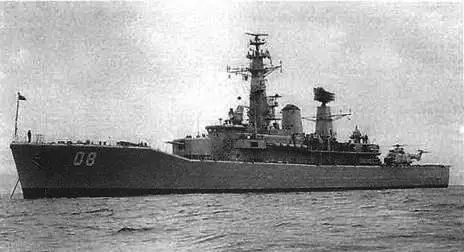

CONDELL (06), LYNCH (07), MINISTRO ZENTEN0 (экс-ACHILLES) (08, экс-F 12), GENERAL

BAQUERDANO (экс-ARIADNE) (09,экс-F72)

ЭКВАДОР

Название и номер корабля:

PRESIDENTS ELOY ALFARO (3kc-PENEL0PE)(FM 01.3kc-F127), MORAN VALVERDE (экс-

DANAE) (FM 02, экс-F47)

ИНДИЯ

Название и номер корабля:

HIMGIRI (F 34), UDAYGIRI (F 35), DUNAGIRI (F 36), TARAGIRI (F41), VINDHYAGIRI (F 42)

НОВАЯ ЗЕЛАНДИЯ Название и номер корабля:

WELLINGTON (экс-BACCHANTE) (F 69), CANTEPBYRY (F421) ПАКИСТАН

Название и номер корабля:

ZULFIQUAR (экс-APOLLO) (F 262), SHAMSHER (3kc-DI0MEDE)(F263)

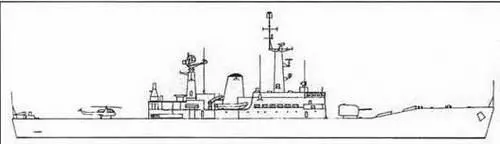

Отличительные признаки:

• Высокий бак с изгибом в задней части к мостику. Верхняя палуба неразделенная до самой кормы.

• АУ калибра 114 мм смонтирована в положении «А» (на кораблях Эквадора на баке смонтированы ПУ ЗУР и ПКР Seacat, Shorts и ММ 38 Exocet соответственно).

• Массивная надстройка в середине корабля с высокой закрытой грот-мачтой позади мостика.

• Непосредственно за мостиком расположена дымовая труба (на Canterbury добавлены раструбы).

• Кормовая надстройка несет массивную закрытую кормовую мачту (на кораблях Чили по соседству с кормовой надстройкой находятся ПУ ММ 40 Exocet (F 06, 07) и высокую дымовую трубу (F 08, 09)).

• На кораблях индийских ВМС Taragiri и Vindhyagiri предусмотрены большие по размеру ангары для вертолетов Chetak и Sea King.

Примечание 1. Индия закупила фрегат Andromede типа Broad-beamed Leander у Великобритании в 1995 г. и превратила его в учебный корабль Krishna, сняв с него часть вооружения.

Примечание 2. 6 фрегатов Индонезии типа Ahmad Yarn" (Van Speijk) были закуплены у Голландии в 1986-1990 гг. Их дизайн основан на дизайне кораблей типа Leander.

Примечание 3. Австралийский фрегат типа River, носящий название Torrens, также основан на типе Leander.

Водоизмещение при полной нагрузке, т: 3200. 2945 (для Broad-beamed); 2962 (для кораблей Чили, Индии и Пакистана). Длина, м: 113,4.

Ширина, м: 12,5. 3,1 (для Broad-beamed). Осадка, м: 5,6.

Скорость, узлы: 28 (29, для Чили).

Дальность хода, мили: 5500 при 15 узлах (Н. Зеландия). 4000 при 15 узлах (Эквадор, Пакистан).

Ракеты: ПУ ПКР - ММ 38/40 Exocet (Чили). ММ 38 Exocet (Эквадор). Счетверенные ПУ ЗУР Seacat GWS 22, Short Bros, на кораблях Эквадора и Чили (на первых не используются). На кораблях Индии, Пакистана и Н. Зеландии УРО не установлено. Пушечное вооружение: 1 полуавтоматическая двухорудийная АУ Vickers Mk б калибра 114 мм/45 (на кораблях Эквадора не установлена). 2 АУ Bofors Mk 9 калибра 40 мм/60 (Эквадор); 1 АУ Vulcan Phalanx Mk 15 модиф. 11, GE/GD (Н. Зеландия). 4 (2 сдвоенные) АУ АК-630 калибра 30 мм/ 65 (Индия). 3 сдвоенные АУ калибра 25 мм/60 (Пакистан). 2 АУ GAM-B01 Oerlikon/BMARC калибра 20 мм (Эквадор). 2 двухорудийные АУ Мк 9 Oerlikon калибра 20 мм (Чили). 2 АУ Oerlikon калибра 20 мм/70 (Индия). 4 или 6 пулеметов калибра 12,7 мм (Н. Зеландия).

Противолодочные бомбометы: 3-ствольный бомбомет Мк 10 МО Великобритании (Пакистан). 1 3-ствольный бомбомет Limbo Mk 10 (на кораблях Индии за исключением Taragiri и Vindyagiri, на которых установлены 375-мм сдвоенные бомбометы Bofors) (на кораблях других стран бомбометы не установлены). Торпеды: 2 ТТА Мк 32 калибра 324 мм. Мк 46 Honey-well, мод. 2 (Чили и Н.Зеландия).

Средства РЭБ: 2 6-ствольных ПУ SRB0C Мк 36, Loral Hycor (Н. Зеландия). Буксируемая торпедная ловушка Graseby класс 182 (Эквадор, Н. Зеландия и Пакистан). Буксируемая торпедная ловушка Graseby класс 738 (Индия). 2 8-ствольных ПУ пассивных помех Vicker Corvus (Чили, Эквадор и Пакистан). Двухствольная ПУ пассивных помех Wallop Barricade (Чили).

РЛС

Обнаружения ВЦ - Marconi класс 965/966 (Чили, Эквадор и Пакистан). LW08, Signaal (Индия и Н. Зеландия).

Обнаружения НЦ - Marconi класс 992 Q или Plessey класс 994 (F 08), (Чили). Plessey класс 994 в Эквадоре. Plessey класс 993 (Н. Зеландия и Пакистан). ZW06, Signaal (Индия).

Навигационные - Kelvin Hughes класс 1006 (Чили, Эквадор, Н. Зеландия и Пакистан) Decca 1226, Signaal М 45 (Индия).

Управления огнем: РЛС RCA TR 76 (Н. Зеландия). Plessey класс 903/904 (Чили, Эквадор и Пакистан).

ГАС: 1 ГАС Graseby класс 184М/Р, смонтированная на корпусе с системой активного поиска и поражения. Graseby класс 170 В смонтированная на корпусе с системой активного поиска и поражения; Kelvin Hughes класс 162М смонтированная на корпусе по обоим бортам (Чили и Пакистан). Graseby класс 184Р/ Kelvin Hughes класс 162М (Эквадор и Пакистан). Westinghouse SQS-505/Graseby 750 (Индия). Wesinghouse VDS (на первых трех кораблях Индии). Graseby класс 750/Kelvin Hughes класс 162М (Н. Зеландия).

Вертолеты: 1 вертолет ПЛО Bell 206 В JetRanger или Nurtanio NAS 332С Cougar (ПЛО/противокорабельный) (на кораблях Чили F Об и F 07). Bell 206В JetRanger (Эквадор). 1 вертолет ПЛО HalSA 319В Chetak (Alouette III) (на первых грех кораблях Индии); 1 вертолет ПЛО Sea King Mk 42А на кораблях Taragiri и Vindhyagiri. 1 вертолет Kaman SH-2G. Seasprite (Н. Зеландия). 1 вертолет ПЛО SA 319В Alouette III (Пакистан) Aerospatiale.

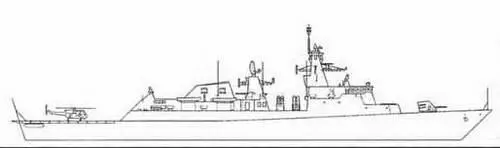

Страна: Малайзия

Страна-производитель: Великобритания Класс корабля: фрегат Тип корабля: LEKIU (FFG) В строю: 2

Название и номер корабля:

LEKIU (30), JEBAT (29)

Отличительные признаки:

• Высокий НОС, Фальшборт слегка скошен по направлению к мостику.

• 57 мм АУ (в положении «A»)

• Непосредственно перед мостиком смонтированы ПУ ЗУР Seawolf VLS. (В положении «B»),

• Мостик приподнятый, с круговым обзором.

• Maссивная, закрытая грот-мачта посредине корабля. Передняя сторона -наклонная, задняя сторона - вертикальная.

• Нa кормовой мачте хорошо различимая антенна РЛС обнаружения ВЦ DA08.

• Позади кормовой мачты расположена очень больвтая дымовая труба квад-рашого сечения. Задняя сторона сделана под небольшим углом.

• Двери ангара под крутым углом по направлению к широкой вертолетной палубе.
