Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

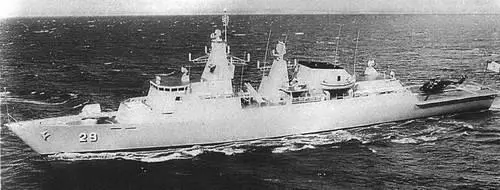

Водоизмещение при полной нагрузке, т: 2270. Длина, м: 105,5. Ширина, м: 12,8. Осадка, м: 3,6. Скорость, узлы: 28.

Дальность хода, мили: 5000 при 14 узлах.

Ракеты: 8 ПУ ПКР ММ 40 Exocet Bloc 2, Aerospatiale. ПУ Seawolf VLS, British Aerospace.

Пушечное вооружение: 1 АУ Bofors SAK MK 2 калибра 57 мм/70. 2 АУ MSI OS ЗОВ калибра 30 мм/75.

Торпеды: 2 ТТА Whitehead В 515 калибра 324 мм.

Ложные цели: 2 12-ствольных ПУ Super Barricade. Буксируемая торпедная ловушка Graseby Sea Siren.

РЛС:

Обнаружения ВЦ - Signaal 0А08. Обнаружения НЦ - Ericsson Sea Giraffe 150НС. Навигационные - Racal. Управления огнем: 2 РЛС Marconi 1802.

ГАС: 1 ГАС Thomson - Sintra Spherion; смонтированный под килем с системой активного поиска и управления огнем.

Вертолеты: 1 вертолет Westland Wasp HAS 1.

«ДЖИБЕТ»

Страна: Бангладеш

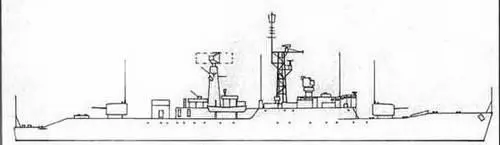

Страна-производитель: Великобритания Класс корабля: фрегат Тип корабля: LEOPARD (класс 41) (FFG) В строю: 2

Название и номер корабля:

ABU BAKR ( экс - I.YNX) (F 15), ALI HAIDER (экс-JAGUAR) (F17)

Отличительные признаки:

• Приподнятый бак со скатом к 115-мм АУ в положении «А».

• В задней части сверху мостика расположена РЛС управления огнем (класс 275),

• Две мачты: решетчатая фок-мачта позади РЛС управления огнем и закрытая грет мачта I антенной РЛС обнаружения ВЦ (класс 965).

• Выхлоп отработанных газов из двигателя производится посредством короткой дымовой ipyoi.i, расположенной в решетчатой мачте, и через верхнюю ча‹ и, кормовой мачты.

• В положении «Y» смонтирована АУ калибра 115 мм.

• Скат верней палубы к очень короткому юту.

Водоизмещение при полной нагрузке, т: 2520. Длина, м: 103,6. Ширина, м: 12,2. Осадка, м: 4,7. Скорость, узлы: 24.

Дальность хода, мили: 7500 при 16 узлах.

Пушечное вооружение: 2 двухорудийные АУ АУ Vickers калибра 115мм/45. 1 АУ Bofors Mk 9 калибра 40 мм/60 .

РЛС*

Обнаружения ВЦ - 1 РЛС Marconi (класс 965) с одной антенной решеткой АКЕ 1. Обнаружения ВНЦ - Plessey класс 993. Навигационные - Decca Класс 978; Kelvin Hughes класс 1007. Управления огнем: класс 275.

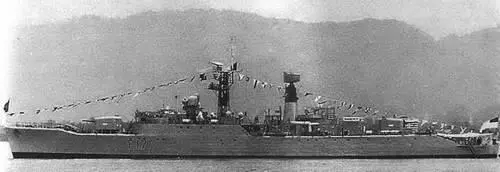

«АЛИХАЙДЕР»

Страна: Бразилия

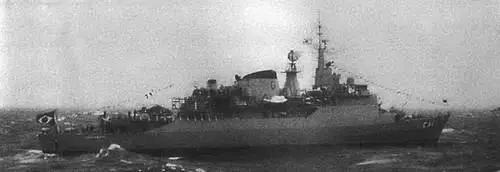

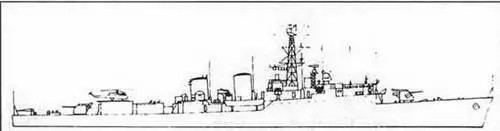

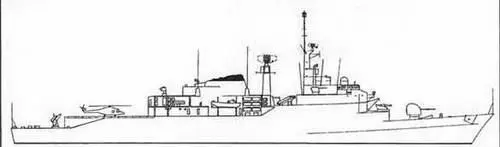

Страна-производитель: Великобритания Класс корабля: фрегат Тип корабля: NITFR0I В строю: 6

Название и номер корабля:

NITEROI (F 40), DEFENSORA (F 41), CONSTITUICAO (F 42*), LIBERAL (F 43*), INDEPENDENCIA(F44), UNlAO (F45)

* - выполнены и общей конфигурации. Остальные предназначены для борьбы с подлодками пршииника.

Отличительные признаки:

• Для общей конфигурации:

• Короткий бак с 115-ммАУ в положении «А» и противолодочным минометом Bofors калибра 375 мм в положении «В».

• Высокая носовая надстройка по всей ширине корабля.

• В задней носовой надстройке расположена фок-мачта.

• Непосредственно перед дымовой трубой установлена пирамидальная грот-мачта несущая антенну РЛС обнаружения ВНЦ.

• Ближе к корме от середины корабля расположена приземистая, широкая дымовая труба с черным оголовком. Верхняя часть трубы выполнена под наклоном от носа к корме.

• Вертолетная палуба на уровне верхней палубы со спуском на длинный ют, на котором установлена АУ калибра 115 мм. На корабле Liberal смонтирована ПУ Albatros для ЗУР Aspide,

• На шлюпбалке и по обоим бортам по соседству с дымовой трубой расположены корабельные шлюпки.

Примечание 1. Корабли, в конфигурации ПЛО, имеют удлиненную вертолетную палубу (за счет юта) и ПУ ПЛО ракет Ikara (в положении «Y»). Примечание 2. Модифицированный Niteroi класса Brasil используется и качестве учебного корабля с флажным позывным U 27. На нем установлены лишь 2 АУ Bofors калибра 40 мм/70, а также 4 АУ для производства салютов.

Водоизмещение при полной нагрузке, т: 3707. Длина, м: 129,2. Ширина, м: 13,5. Осадка, м: 5,5. Скорость, узлы: 30.

Дальность хода, мили: 5300 при 17 узлах.

Ракеты: 2 сдвоенные ПУ ПКР ММ 40 Exocet, Aerospatiale. 2 строенные ПУЗУР Seacat, Short Bros. Заменяется на ПУ Albatros для ЗУР Aspide. 1 ПУ ПЛУР Ikara (стандарт Branik), полезная нагрузка - торпеды Мк46. Пушечное вооружение: 1 или 2 АУ Vickers калибра 115мм/55 (в обычной конфигурации). Вариант для противолодочной борьбы оборудуется только одной такой пушкой. 2 АУ Bofors калибра 40 мм/70. Заменяются на АУ Bofors SAK МкЗ калибра 40 мм/70.

Торпеды: 2 ТТА Plessey STWS-1 калибра 324 мм. Торпеды Honeywell Мк4б мод. 5.

Противолодочные бомбометы: 1 2-ствольный бомбомет Bofors калибра 375 мм. Глубинные бомбы: 1 (5 на кораблях общей конфигурации). Ложные цели: 2 установки Plessey Shield пуска пассивных помех.

РЛС

Обнаружения ВНЦ - Plessey AWS 3.

Обнаружения НЦ - Signaal ZW06.

Управления огнем: 2 РЛС RTN 10Х Selenia Orion.

ГАС: 1 подкилевая с системой активного поиска и управления огнем ГАС Thomson -Sintra Spherion.

Вертолеты: 1 вертолет Westland Wasp HAS 1.

Страна: Бангладеш

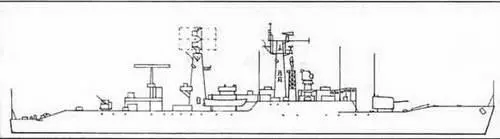

Страна-производитель: Великобритания Класс корабля: фрегат Тип корабля: SALISBURY (тип 61) FF В строю: 1

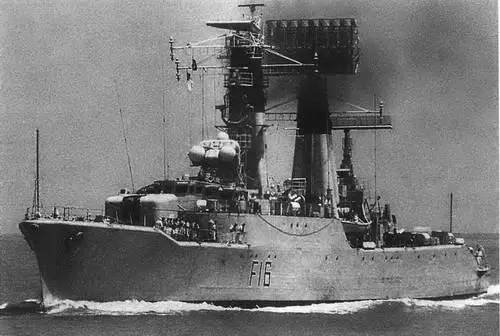

Название и номер корабли: UMAR FAROOQ (экс-LLANDAFF) (F 16) Отличительные при пики:

• Возвышенный бак с углублением для размещения АУ калибра 115 мм (положение «А›»),

• Низкая надстройка; центральный автомат стрельбы (тип 275) установлен непосредственно за мостиком.

• Две большие мачты совмещены с дымовыми трубами, верхняя часть черного цвета: на кормовой мачте установлена спаренная РЛ антенна поиска ВЦ (тип

• Выхлопные трубы двигателей расположены в верхней части мачт.

• Короткая решетчатая мачта, на которой установлена РЛ антенна высотомера (тип 278М). Антенна находится между передней мачтой и центральным автоматом стрельбы.

• АУ калибра 40 мм/60 (положение «Y»).

• Короткий ют.

Водоизмещение полное, т: 2408. Длина, м: 103,6. Ширина, м: 12,2. Осадка, м: 4,7. Скорость, узлы: 24.

Дальность хода, мили: 7500 при скорости 16 узлов.

Пушечное вооружение: 2 двухорудийные АУ Vickers Mk 6 калибра 115 мм/45. 2 АУ Bofors Mk 9 калибра 40 мм/60. Бомбометы: 1 3-ствольный бомбомет Squid Mk 4.

РЛС

Обнаружения ВЦ - Marconi тип 965 со сдвоенной антенной решеткой АКБ 2. Обнаружения ВНЦ - Plessey тип 993. Высотомер - тип 278М. Навигационная - Decca тип 978. Управления огнем - тип 275.

ГАС: тип 174; подкилевая, активная, поисковая/прицельная. Тип 170В.

«УМАР ФАРУК»

Страна: Индонезия
