Кит Фолкнер - Справочники Джейн БОЕВЫЕ КОРАБЛИ

Страна: Бразилия, Великобритания Страна-производитель: Великобритания Класс корабля: фрегат

Тип корабля: BROADSWORD (класс 22) (серия 1 и 2) (FFG) В строю: 4 Бра шлип, 6 Великобритания Серия 1: Бразилия

Название и номер корабля:

GREENHALG ( экс ‹‹BROADSWORTH) (F46 (экс-F 88), DODSWORTH (экс-BRILLIANT)

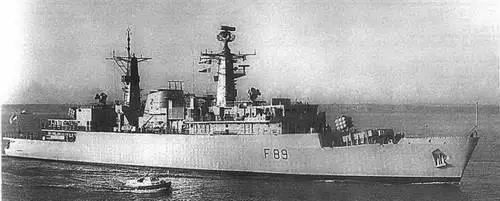

(F47 экс F90)|,BOSISIO( экс BR0ZEN)(F48 экс F91),RAIDMAKER(экс-BATTLEAXE)

(F 49, экс F89)

Серия 2: Великобритания.

Название и номер корабля:

BOXER* (F92), BEAVER (f 93), BRAVE+ (F94), LONDON* (экс-BLOODHOUND) (F 95),SHEFFIELD(F96), COVENTRY* (F98).

• В соответствии с планами правительства Великобритании, корабли должны быть сняты с вооружения в 1999 г.

• Корабли Brave и Coventry должны быть сняты с вооружения в 2000 и 2001 гг.

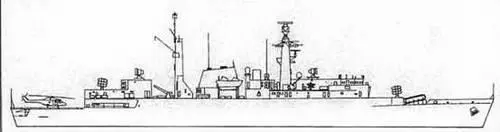

Отличительные признаки:

• Тупой нос с коротким баком (у кораблей серии 2 нос более острый).

• В положении "А" смонтирована ПУ ПКР Exocet.

• В положении «В» находится 6-зарядная ПУ ЗУР Seawolf.

• Центральная часть верхней палубы приподнята, за счет чего надводная часть корабля увеличена.

• Носовая надстройка с высокой закрытой грот-мачтой в её задней части.

• Массивная дымовая труба с наклоном в сторону кормы, ближе к корме от середины корабля со слегка выпирающими выхлопными трубами.

• Купол системы спутниковой связи на надстройке непосредственно перед дымовой трубой (только на кораблях Великобритании).

• Большая закрытая кормовая мачта позади дымовой трубы. Эта мачта ними, немного ниже грот-мачты и имеет практически одинаковые с ней габариты.

• Кормовая надстройка увенчана антенной РЛС управления огнем класса 910/11 на передней приподнятой части и б-контейнерная ПУ ЗУР Seawolf на верху ангара.

• На корме размещена вертолетная палуба. Ют открытый.

Водоизмещение при полной нагрузке, т: 4400 (у серии 1), 4800 (у серии 2). Длина, м: 131,2 (у серии 1), 145 (F 92-93), 146,5 (F 94-96, 98). Ширина, м: 14,8.

Осадка, м: б (у серии 1), 6,4 (у серии 2). Скорость, узлы: 30.

Дальность хода, мили: 4500 при 18 узлах.

Ракеты: 4 ПУ ПКР Aerospatiale ММ 38 Exocet (на кораблях Великобритании). ПУ ММ 40 Bloc II Exocet (на кораблях Бразилии). 2 6-зарядные ПУ ЗУР Seawolf GWS 25 модиф. 0 или 4, British Aerospace (за исключением кораблей F 94-96 и 98). 2 ПУ Seawolf GWS 25 мод. 3, British Aerospace (на кораблях F 94-94 и 98). Пушечное вооружение: 2 двуствольные АУ калибра 30 мм/75 Oerlikon/BMARC GCM-A03. 2 АУ Oerlikon/BMARC GAM-B0 калибра 20мм/б0 (на кораблях Великобритании). 2 АУ Bofors калибра 40 мм/70. 2 АУ Oerlikon/BMARC GAM-B0 (на кораблях Бразилии).

Торпеды: 2 ТТА Plessey STWS Mk 2 калибра 324 мм. Торпеды Marconi Stingray. Ложные цели: 4 б-ствольные фиксированные ПУ Marconi Sea Gnat калибра 130 мм/102 мм. Буксируемая торпедная ловушка Graseby класс 182.

РЛС:

обнаружения ВНЦ - Marconi класс 967/968 (класс 967М на F 94). |имитационные - Kelvin Hughes класс 1006 или 1007. Управления огнем: 2 РЛС Marconi класс 911 или 910.

ГАС: 1 ГАС Plessey класс 2016 или Ferranty/Thomson - Sintra класс 2050; подки-иевая. Dowty класс 2031Z (только на кораблях серии 2) буксируемая решетка.

Вертолеты: 2 вертолета Westland Lynx НМА 3/8 или 1 вертолет Westland Sea King HAS 5/6 (или Westland/Agusta EH-101 Merlin HAS 1) (F 94,96,98) (ПЛО/противо-корабельный) (на кораблях Великобритании). 2 вертолета (ПЛО/противокора-бельный) Westland Super Lynx SAH-11 (HAS 21) (на кораблях Бразилии).

Страна: Великобритания Страна-производитель: Великобритания Класс корабля: фрегат

Тип корабля: BROADSWORD (класс 22) (серия 3) (FFG) В строю: 4

Название и номер корабля:

CORNWALL (F 90), CUMBERI AND (F85), CAMP BELLTOWN (F86), CHATHAM (F87) Отличительные признаки:

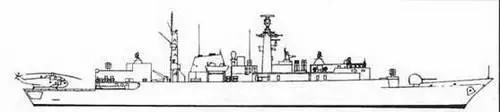

• Очертаниями похожа на корабль типа Broadsword класс 22 серия 2. Основные pa отчин мключнются в следующем:

• Более крутой угол скоса кормы.

• В положении «А» с монтирована АУ калибра 114 мм.

• ПУ ПКР отоплена под углом перед грот-мачтой.

• Непосредственно перед грот-мачтой смонтирована АУ Goalkeeper, Signaal/GE .

Водоиpмtщоние при полной нагрузке, т: 4900. Длина, м: I4B.I. Ширина, м: 14,Н. Осадка, м: 6,4, Скорость, узлы; 30.

Дальность хода, мили: 4500 при 18 узлах.

Ракеты: 2 счетверенные ПУ ПКР Harpoon Bloc 1С, McDonnell Douglas. 2 ПУ Seawolf GWS 25 модиф. 3, British Aerospace.

Пушечное вооружение: 1 АУ Vickers Mk 8 калибра 114 мм/55.1 7-ствольная АУ Goalkeeper, Signaal/GE калибра 30 мм. 2 АУ DES/MSI DS ЗОВ калибра 30 мм/ 75.

Торпеды: 2 ТТА 324-мм Plessey STWS Mk 2. Торпеды Marconi Stingray. Ложные цели: 4 6-ствольные фиксированные ПУ Marconi Sea Gnat калибра 130 мм/102 мм. Буксируемая торпедная ловушка Graseby класс 182.

РЛС:

Обнаружения ВНЦ - Marconi класс 967/968. Навигационные - Kelvin Hughes класс 1007. Управления огнем: 2 РЛС Marconi класс 911.

ГАС: 1 ГАС РеггапсуДгшгп50п - Sintra класс 2050; смонтированная на корпусе с системой активного поиска и управления огнем. Dowty класс 2031 (только на кораблях серии 2) буксируемая гидролокационная решетка.

Вертолеты: 2 вертолета Westland Lynx НМА 3/8 или 1 вертолет Westland Sea King HAS 5 (или Westland/Agusta EH-101 Merlin HAS 1) (в зависимости от выполняемой задачи).

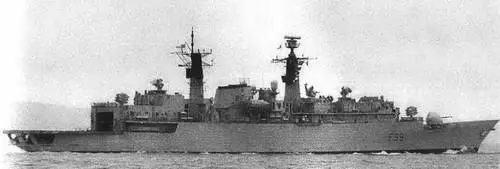

«КОРНУЭЛЛ»

Страна: Великобритания

Страна-производитель: Великобритания

Класс корабля: фрегат

Тип кораблями DUKE (класс 23)(FFG)

В строю: 13

Строится: 2

Планируется: 1

Название и номер корабля:

NORFOLK (F230) ARGULL (F231), LANCASTER (F229, экс-F232), MARLBOROUGH

(F223). IRON DUKE (F234),MONMOUTH(F235), MONTROSE(F236), WESTMINSTER -

(F237 ) NORTUMBERLAND (F 238), RICHMOND (F 239), SOMERSET (F82), GRAFTON (F 80), SOUTHERLAND(F 81). KENT (F 78), PORTLAND (F 79), ST ALBANS (F 83)

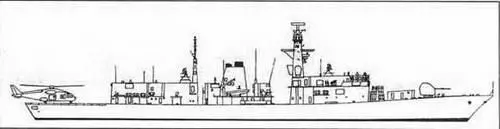

Отличительные признаки:

• Высокий нос с неразделенной верхней палубой от носа до кормы.

• 3 основные системы оружия смонтированы на баке от носа к корме в следующем порядке АУ калибра 114 мм, ПУ ЗУР Seawolf, ПУ ПКР Harpoon.

• Носовая надстройка несёт массивную закрытую грот-мачту в задней части с хорошо различимыми куполами системы спутниковой связи по обоим бортам установленными на специальных платформах.

• Необычная дымовая труба квадратного сечения посредине корабля с двумя массивными выхлопными трубами, выпирающими с верхнего переднего края

• Прямоугольная кормовая надстройка с короткой пирамидальной мачтой в передней части

• Взлетно-посадочная палуба на корме.

Примечание. Все вертикальные поверхности имеют уклон 2 гр. и скругленные края для уменьшения теплового излучения

Водоизмещение при полной нагрузке, т: 4200. Длина, м: 133 Ширина, м: 16,1, Осадка, м: 5,5

Скорость, узлы: 28.

Дальность хода, мили: 7800 при 15 узлах.

Ракеты: 2 счетверенные ПУ ПКР Harpoon, McDonnell Douglas. 2 ПУ Seawolf GWS 26 мод. 1VLS, British Aerospace.

Пушечное вооружение: 1 АУ Vickers Mk 8 калибра 114 мм/55. 2 АУ DES/MSI DS ЗОВ калибра 30 мм/75.
