Юрий Апальков - Ударные корабли. Часть 2 Малые ракетные корабли и катера

Ракетный катер пр. 206МР

Схема общего расположения ракетного катера пр. 206МР.

1 – форпик; 2 – кубрик личного составана 12 человек; 3 – 76-мм АУ АК-176; 4 – барбет 176-мм АУ; 5 – цистерна пресной воды; 6 – трюм; 7 – кубрик личного состава на пять человек; 8 – кубрик старшин; 9 – ходовая рубка; 10 – АП РЛС СУ АО «Вымпел»; 11 – выгородка ВЧ блоков; 12 – тамбур офицерских кают; 13 – каюты офицеров; 14 – расходная топливная цистерна; 15 – топливные цистерны; 16 – воздушно-вентилляционные шахты; 17 – носовое МО; 18 – ДГ; 19 – главные двигатели (ДД); 20 – штормовой коридор; 21- ЦП управления главными двигателями и ПЭЖ; 22 – кормовое МО; 23 – столовая личного состава; 24 – камбуз; 25 – боевые посты ПКРК Г1-15М («Термит»); 26 – 30-мм АУ АК-630М; 28 – ахтергшк.

Ракетный катер пр. 206МР (шифр «Вихрь») спроектирован в ЦМКБ «Алмаз» под руководством А. П. Городянко на базе торпедного катера пр. 206М. Предназначен для борьбы с малоразмерными надводными кораблями противника в прибрежной зоне. Корпус гладкопа- лубный, стальной, с носовым малопогружен- ным крылом. Он разделен водонепроницаемыми переборками на 10 отсеков. Дизельные двигатели расположены в двух отсеках (пятом и седьмом), между которыми расположен пост дистанционного управления главными механизмами. Надстройки выполнены из легких сплавов. Использование оружия возможно на скоростях хода до 35 уз при волнении моря до 5 баллов. С 1976 г. по 1983 г. на Средне-Невском ССЗ в пос. Понтонный (ближайший пригород г. Ленинграда) было построено 11 катеров пр. 206МР.

По состоянию на декабрь 2001 г. в составе флота оставалось шесть РК пр. 206МР. Четыре однотипных корабля входят в состав ВМС Украины и еще один принадлежит правительству Грузии.

Р-27(зав. № 241). Средне-Невский ССЗ (г. Ленинград): 1977 г.

После вступления в строй входил в состав БФ, а с мая 1998 г.- в состав КФл.

Р-50(зав. № 243). Средне-Невский ССЗ (г. Ленинград): •; •; 1978 г.

Входит в состав БФ.

Р-221(зав. № 244). Средне-Невский ССЗ (г. Ленинград): 1978 г.

После вступления в строй входил в состав БФ, а с мая 1998 г.- в состав КФл.

Р-254(зав. № 245). Средне-Невский ССЗ (г. Ленинград): 1979 г.

Входит в состав БФ.

Р-260(зав. № 246). Средне-Невский ССЗ (г. Ленинград): 1979 г.

Входил в состав ЧФ. В феврале 1996 г. корабль передали правительству Украины и переименовали в Умань.

Р-262(зав. № 247). Средне-Невский ССЗ (г. Ленинград): 1979 г.

Входил в состав ЧФ. В августе 1985 г. корабль вывели в резерв, законсервировали и в г. Черноморске поставили на прикол. В феврале 1996 г. его передали правительству Украины и переименовали в Прилуки.

Р-265(зав. № 248). Средне-Невский ССЗ (г. Ленинград): 1979 г.

Входил в состав ЧФ. В 1996 г. корабль передали правительству Украины и переименовали в Каховку.

Р-251(зав. № 249). Средне-Невский ССЗ (г. Ленинград): •; 1981 г.

Входил в состав ЧФ. В феврале 1996 г. корабль передали правительству Украины и переименовали в Цюрупинськ.

Р-15(зав. № 250). Средне-Невский ССЗ (г. Ленинград): 29.10.1981 г.

Входил в состав ЧФ. В ноябре 1993 г. корабль поставили в средний ремонт. 12.08.1997 г. его передали правительству Украины и переименовали в Конотоп. Катер отбуксировали к причальной стенке АОА «Персей» (г. Балаклава), но из-за отсутствия финансирования какие-либо работы на нем не проводились. В конце 1997 г. корабль продали правительству Грузии. 30.07.1999 г. на нем завершили средний ремонт. Катер переименовали в Тбилиси и в начале августа 1999 г. он самостоятельно перешел в Поти.

Р-25(зав. № 251). Средне-Невский ССЗ (г. Ленинград): •; 1983 г.

После вступления в строй входил в состав БФ, а с мая 1998 г.- в состав КФл.

Р-30(зав. № 252). Средне-Невский ССЗ (г. Ленинград): 1983 г.

Входит в состав КФл. В мае 1995 г. был выведен в резерв, законсервировал и в г. Каспийске поставлен на прикол.

Водоизмещение, т:

– стандартное 230

– полное 257

Главные размерения, м:

– длина наибольшая (по КВЛ) 38,6 (37,5)

– ширина корпуса наибольшая 7,6

– ширина по крыльям 12,5

– осадка при полном водоизмещении (на стопе по корпусу) 2,1

– осадка по крыльям 3,26

Главная энергетическая установка:

– тип дизельная

– количество х тип (суммарная мощность, л. с.) ДД, 3 х М-520 (15 000)

– количество х тип движителей 3 х ВФШ

– количество х тип (мощность, кВт) источников тока ЭЭС 1 х ДГ (100) + 1 х ДГ (100)

Скорость хода наибольшая, уз 44

Дальность плавания, мили:

– ходом 37 уз 600

– ходом 14 уз 1450

Экипаж (в т. ч. офицеров), чел 29 (5)

Автономность по запасам провизии, сут 5

Вооружение:

Комплекс противокорабельных ракет:

– наименование «Уран»

– количество ПУ х направляющих (тип ПУ) 2 х 4 (ТПК)

– боезапас 8 ПКР ЗР24

Переносной зенитный ракетный комплекс:

– наименование «Стрела-3»

– количество ПУ х направляющих (тип ПУ) 1 х 4 (ПЗРК)

– боезапас 16 ЗР

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 1 х 1 -76/59 (АК-176)

– количество АУ х стволов (тип АУ) 1 х 2-30-мм (АК-630-2М)

– СУАО «Ракурс»

Радиоэлектронное:

– РЛС обнаружения НЦ «Гарпун»

– навигационный комплекс «Экран»

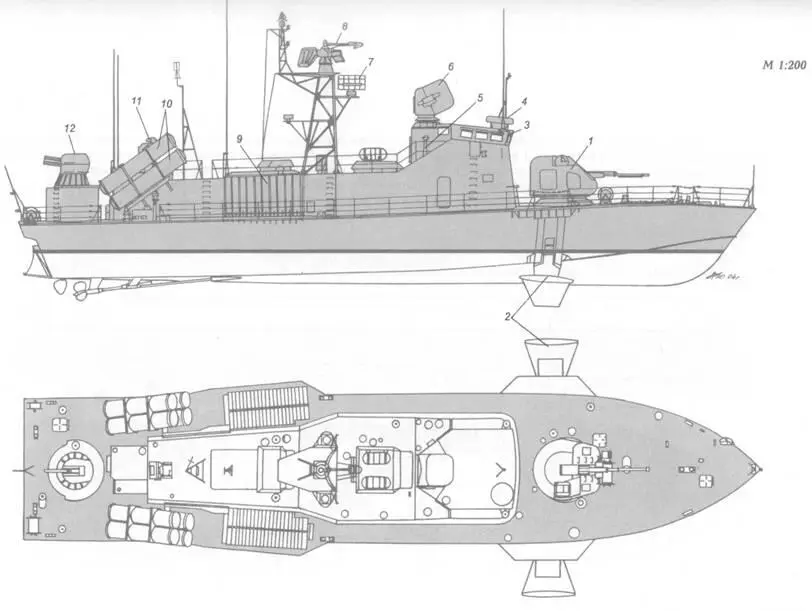

Схема внешнего вида ракетного катера пр. 2066 на момент вступления в строй:

1 – 76-.мм АУ АК-176; 2 – подводное крыло (в рабочем положении); 3 – ходовая рубка; 4 – АП РЛС комплекса «Экран»; 5 – хогивой мостик; 6 – АП РЛС СУАО «Вымпел»; 7 – АП станции «Пароль-3» (системы опознавания); 8 – АП РЛС «Гарпун»; 9 – контейнеры с телеметрической аппаратурой ПКРК «Уран»; 10 – ТПК ПКРК «Уран»; 11 – визирная колонка СУАО «Вымпел» (или массо-габаритный макет палубного поста СУАО «Ракурс»); 12 – 30-мм АК-630М-2М.

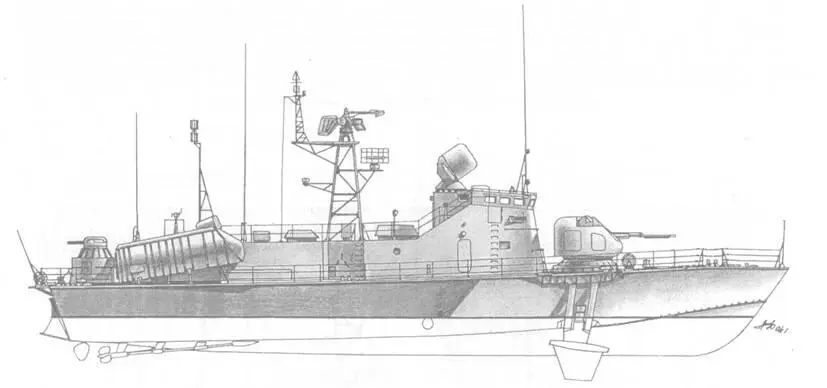

Схема внешнего вида ракетного катера пр. 2066 после установки СУАО «Ракурс»:

I – 76-мм АУ АК-176; 2 – подводное крыло (в рабочем положении); 3 – ходовая рубка; 4 – АП РЛС комплекса «Экран»; 5 – ходовой мостик; 6 – контейнеры с телеметрической аппаратурой СУАО «Ракурс»; 7 – АП станции «Пароль-3» (системы опознавания); 8 – АП РЛС «Гарпун»; 9 – контейнеры с телеметрической аппаратурой ПКРК «Уран»; 10 – ТПК ПКРК «Уран»;

II – палубный пост СУАО «Ракурс» (стабилизированные визир с лазерным дальномером); 12 – 30-мм АК-630М-2М.

Ракетный катер пр. 2066
