Юрий Апальков - Ударные корабли. Часть 2 Малые ракетные корабли и катера

Р-44 был заложен как серийный катер пр. 206МР, но достраивался по пр. 2066. В отличие от базового проекта он имеет на вооружении ПКРК «Уран», экспериментальные спаренную 30-мм АУ «Рой» (АК-630-2М) и СУАО (для 76-мм и 30-мм АУ) «Ракурс». В остальном Р-44 повторяет серийные корабли.

По состоянию на декабрь 2001 г. в составе флота находился один РК пр. 2066.

Р-44(зав. № 242). Средне-Невский ССЗ (г. Ленинград): •; •; 1978 г.

Входит в состав ЧФ. С 1987 г. на катере испытывалась АУ «Рой» (АК-630-2М). В 1996 г. на корабле смонтировали экспериментальный образец СУАО «Ракурс», который до января 1998 г. прошел успешные испытания.

Водоизмещение, т:

– стандартное 392, 380 ( 19*)

– полное 469, 455 ( 19*)

Главные размерения, м:

– длина наибольшая (по КВЛ) 56,1 (49,5)

– ширина наибольшая 10,2 (8,74)

– осадка при полном водоизмещении по корпусу 2,5, 2,3( 19*)

– осадка при полном водоизмещении по винтам 4,15

Главная энергетическая установка: тип газотурбинная, с совместной работой форсажных и маршевых двигателей

– количество х тип (суммарная мощность, л. с.) форсажных ГТД 2 х М-70 (24 000)

– количество х тип (суммарная мощность, л. с.) маршевых ГТД 2 х М-75 (10 000)

– количество х тип движителей 2 х ВФШ

– количество х тип (мощность, кВт) источников тока ЭЭС 2 х ДГ (по 200) + 1 х ДГ (100)

Скорость хода, уз:

– наибольшая 42

– экономическая 13

Дальность плавания, мили:

– ходом 43 уз 760, 840 ( 20*)

– ходом 13 уз 1400, 2 000 ( 20*)

Экипаж (в т. ч. офицеров), чел 41 (5)

Автономность по запасам провизии, сут 10

Вооружение:

Комплекс противокорабельных ракет:

– наименование «Термит» или П-20М ( 20*)

– количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

– боезапас 4 ПКР П-15М, П-20 ( 20*)

Зенитный ракетный комплекс:

– наименование «Стрела-3»

– количество ПУ х направляющих (тип ПУ) 1 х 4 (ПЗРК)

– боезапас 16 ЗР, 12 ЗР ( 20*)

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 1 х 1-76/59 (АК-176)

– боезапас 316 выстрелов

– количество АУ х стволов (тип АУ) 2 х 1-30-мм (АК-630)

– боезапас 600 выстрелов

– СУАО «Вымпел» (МР-123/176)

Радиоэлектронное:

– РЛК обнаружения НЦ и целеуказания «Монолит-Т»( 21*)

– навигационная РЛС «Кивач-2»

– комплекс средств РЭБ «Вымпел-Р2»

– количество ПУ х направляющих

(тип ПУ) СППП 2 х 16-82-мм (ПК-16)

( 19* ) Для ракетных катеров пр. 1241РЭ.

( 20* ) Для ракетных катеров пр. 1241РЭ.

( 21* ) Только на ракетных катерах пр. 1241.1.

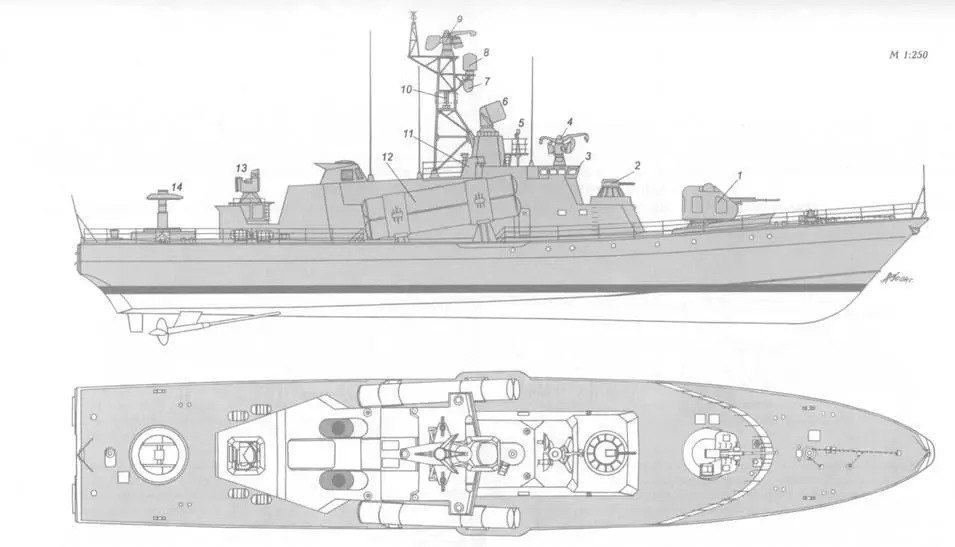

Схема внешнего вида малого ракетно-артиллерийского корабля пр. 1241.1 (шифр «Молния») в соответствии с первым вариантом аванпроекта, предложенного ЦМКБ «Алмаз» в 1971 г.:

1 – 76-мм АУ АК-176; 2 – 30-мм АУ АК-630М; 3 – ходовая рубка; 4 – основной АП РАК «Галс»; 5 – визирная колонка СУАО «Вымпел»; 6 – АП РЛС СУАО «Вымпел»; 7 – компенсационное устройство пассивного канала РЛК «Галс»; 8 – АП РЛС пассивного канала РЛК «Галс»; 9 – АП РЛС «Гарпун»; 10 – АП станции «Пароль» (системы опознавания); 11 – ходовой мостик; 12 – ТПК ПКРК «Москит»; 13 – АП СУ ЗРК «Оса-М»; 14 – ПУ ЗРК «Оса-М».

Схема общего расположения малого ракетно-артиллерийского корабля пр. 1241.1 (шифр «Молния») в соответствии с первым вариантом аванпроекта, предложенного ЦМКБ «Алмаз» в 1971 г.:

1 – ахтерпик; 2 – кладовые различного назначения; 3 – цепной ящик; 4 – 76-мм АУ АК-176; 5 – барбет 76-мм АУ; 6 – кубрики личного состава; 7 – боевые посты различного назначения; 8 – цистерна пресной воды; 9 – 30-мм АУ АК-630М; 10 – барбет 30-мм АУ; 11 – каюта командира корабля; 12 – коридор офицерских кают; 13 – ходовая рубка; 14 – ГКП; 15 – носовое МО; 16 – ПЭЖ; 17 – кормовое МО; 18 – топливные цистерны; 19 – АП СУ ЗРК «Оса-М»; 20 – ПУ ЗРК «Оса-М»; 21 – барбет ПУ ЗРК «Оса-М»; 22 – ахтерпик; 23 – румпельное отделение; 24 – ДГ; 25 – главные двигатели (ГТД); 26 – дымоходы ДГ; 27 – шахты газоходов ГТД; 28 – воздушно-вентилляционные шахты МО.

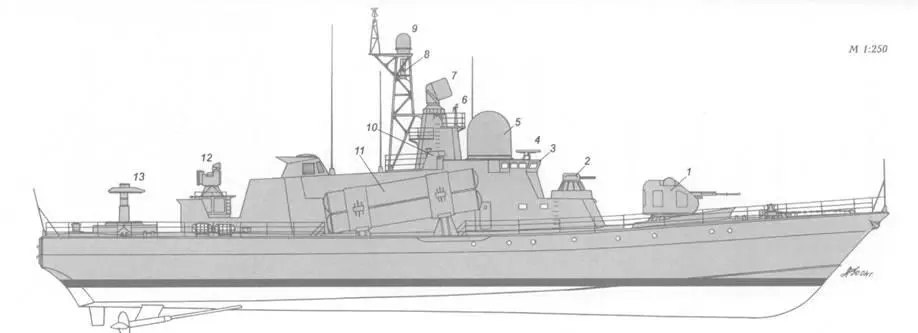

Схема внешнего вида малого ракетно-артиллерийского корабля пр. 1241.1 (шифр «Молния») в соответствии со вторым вариантом аванпроекта, предложенного ЦМКБ «Алмаз» в 1971 г.:

I – 76-мм АУ АК-176; 2 – 30-мм АУ АК-630М; 3 – ходовая рубка; 4 – АП навигационной РЛС; 5 – основной АП РЛК «Монолит»; 6 – визирная колонка СУАО «Вымпел»; 7 – АП РЛС СУАО «Вымпел»; 8 – АП станции «Пароль» (системы опознавания); 9 – АГ1 РЛС пассивного канала РЛК «Монолит»; 10 – ходовой мостик;

II – ТПК ПКРК «Москит»; 12 – АП СУ ЗРК «Оса-М»; 13 – ПУ ЗРК «Оса-М».

Создание малого ракетно-артиллерийского корабля пр. 1241.1 было обусловлено появлением в начале 70-х годов прошлого столетия на вооружении боевых катеров стран НАТО артиллерии среднего калибра (порядка 76-мм), ПКР малого и среднего радиуса действия (например, «Exocet», «ОТО-Melara», а затем и «Нагрооп»), что значительно усложнило условия боевого использования кораблей пр. 205 различных модификаций. Для обеспечения нанесения ударов по противнику, с дистанций, превышающих дальность действия его радиотехнических средств, и было решено разработать ракетно-артиллерийский корабль нового поколения, вооруженный ПКРК «Москит», ПКР которого должны были иметь скорость и дальность полета около 2 М и порядка 100 км соответственно. При этом возможности целеуказания вертолетных и авиационных систем вероятного противника не учитывались. Корабли пр. 1241.1 в соответствии с требованиями ТТЗ предназначались для уничтожения боевых кораблей, транспортов и десантных средств противника, усиления ПВО групп кораблей, транспортов, ракетных и торпедных катеров от низко летящих средств воздушного нападения, прикрытия этих групп от атак легких сил противника. В соответствии с этими требованиями ЦМКБ «Алмаз» в 1971 г. предоставило два аванпроекта по размещению четырех ПКР ПКРК «Москит» (в ТПК) на корабле с полным водоизмещением не более 500 т. При разработке обоих вариантов проекта особое внимание обращалось на использование многофункционального малогабаритного РЛК, способного обеспечить боевое использование всех систем оружия корабля (в частности, ПКР «Москит» – на ее максимально возможную дальность полета). Первый вариант проекта предполагалось оснастить РЛК «Гравий-М», а второй – РЛК «Монолит». Первый РЛК уже к тому времени с успехом прошел первые испытания, а второй еще находился в стадии разработки. Однако «Гравий-М» не имел режимов УСБД и каналов приема целеуказания от системы «Успех-У». Данное обстоятельство предопределило выбор в пользу РЛК «Монолит». Впоследствии, для обеспечении требуемых параметров остойчивости в заданных пределах полного водоизмещения, пришлось удалить с корабля ЗРК «Оса-М», что заставило переклассифицировать его в катер с отказом от решения задач зональной ПВО.
