Юрий Апальков - Ударные корабли. Часть 2 Малые ракетные корабли и катера

( 7* ) Навигационная РЛС «Миус» (в качестве резервной) устанавливается на корабли начиная с 1989 г.

( 8* ) Устанавливается на корабли пр. 12341 начиная с 1995 г.

( 9* ) Комплекс ПК-10 устанавливается на корабли начиная с середины 1992 г.

Малый ракетный корабль пр. 1234 разработан в конце 1960-х годов под руководством И.П. Пегова в ЦМКБ «Алмаз». Предназначен для борьбы с надводными кораблями и торговыми судами противника.

Комплекс КР имеет режим стрельбы по берегу.

Корпус гладкопалубный, с небольшой седловатостью, с продольной системой набора, из стали повышенной прочности. На большей части длины имеет двойное дно. Он разделен водонепроницаемыми переборками на 10 отсеков.

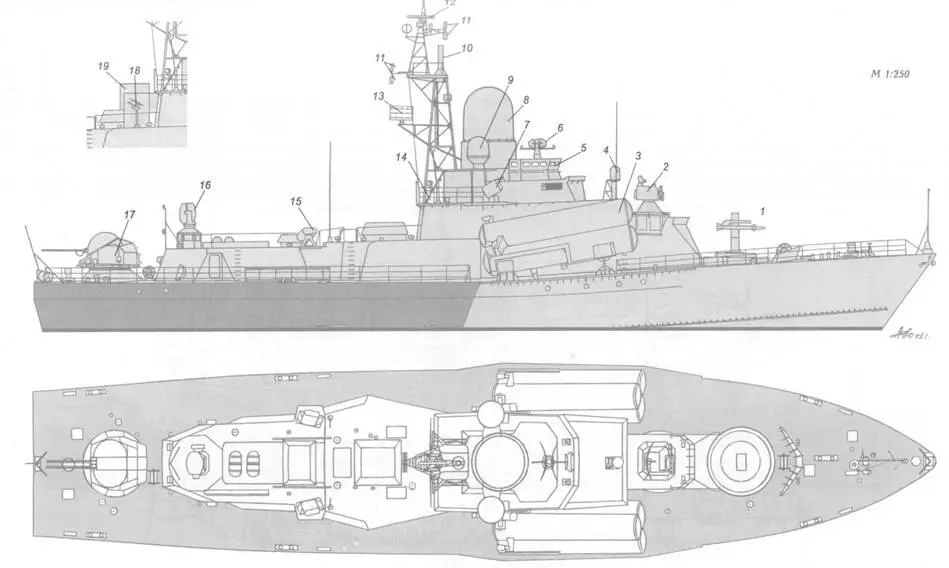

Схема внешнего вида малого ракетного корабля пр. 1234;

1 – ПУ ЗРК «Оса-М»; 2 – АП СУ ЗРК «Оса-М»; 3 – ПУ КТ-120 ПКРК «Малахит»; 4 – АП станции РТР МРП-11-12; 5 – ходовая рубка; 6 – АП РЛС «Дубрава» (антенна ДО-3 РЛК «Титанит»); 7 – ПУ ПК-16 НУРС СППП; 8 – основной (комплексный) АП (антенна ДО-1) РЛК «Титанит»; 9 – АП канала приема целеуказания (УСБД( 10*)) РЛК «Титанит» (антенна ДО-2); 10 – АП ДО-6 РЛК «Титанит»; 11 – АП ДО-4 и ДО-5 РЛК «Титанит»; 12 – АП РЛС «Дон»; 13 – АГ1 станции «Нихром» (системы опознавания); 14 – ходовой и сигнальный мостик; 15 – ПУ ПК-10 НУРС СППП (устанавливались на корабли данного проекта начиная с середины 1992 г. в процессе проведения среднего ремонта); 16 – АП РЛС СУАО «Барс»; 17 – 57-мм АУ АК-725; 18 – ПУ ЗРК «Стрела-3»; 19 – кранцы ЗР «Стрела-3».

( 10* ) Здесь и далее УСБД – универсальная система быстродействия (обмена данными или ВЗОИ).

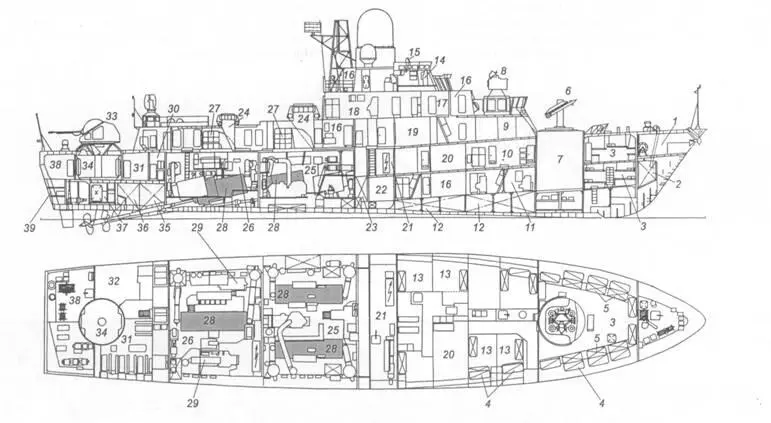

Схема общего расположения малого ракетного корабля пр. 1234

1 – форпик; 2 – цепной ящик; 3 – кубрики личного состава; 4 – откидные койки; 5 – стационарные койки; 6 – ПУ ЗИФ-122 ЗРК «Оса-М»; 7 – помещения (погреб ЗУР) ПУ ЗИФ-122; 8 – АП СУ ЗРК «Оса-М»; 9 – каюта командира корабля; 10 – коридор офицерских кают; 11 – боевые посты ЗРК «Оса-М» (пост ПВО); 12 – топливные цистерны; 13 – каюты офицеров; 14 – ходовая рубка; 15 -оптический перископический визир ходовой рубки; 16 – боевые посты РТВ и выгородки ВЧ блоков; 17 – тамбур; 18 – ГКП; 19 – бытовые помещения (гальюны, душевые и т. д.); 20 – кают-компания офицеров; 21 – ЦПУ машинной установки и выгородка носового главного распределительного щита; 22 – гиропост; 23 – расходная топливная цистерна; 24 – шахта забора воздуха МО; 25 – носовое МО; 26 – кормовое МО; 27 – решетки вытяжных шахт МО; 28 – главные двигатели (ДД); 29 – ДТ; 30 – буфет; 31 – столовая личного состава; 32 – камбуз; 33 – 57-мм АУ АК-725; 34 – барбет 57-мм АУ; 35 – запасные топливные цистерны; 36 – цистерны трюмных вод; 37 – кладовые мокрой провизии; 38 – ахтерпик; 39 – румпельное отделение.

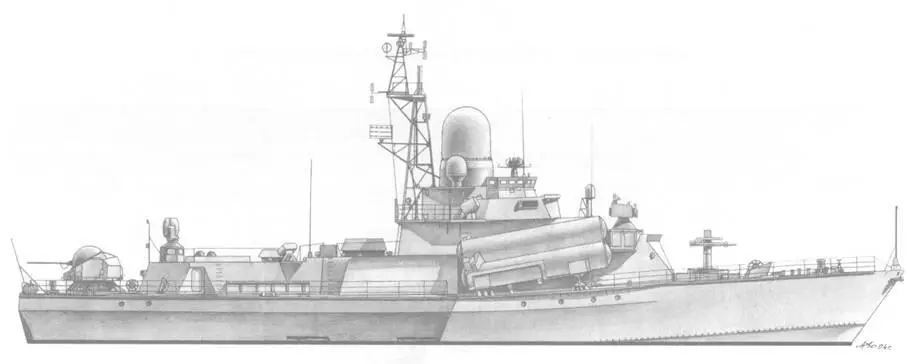

Малый ракетный корабль Буря (пр. 1234) после вступления в строй

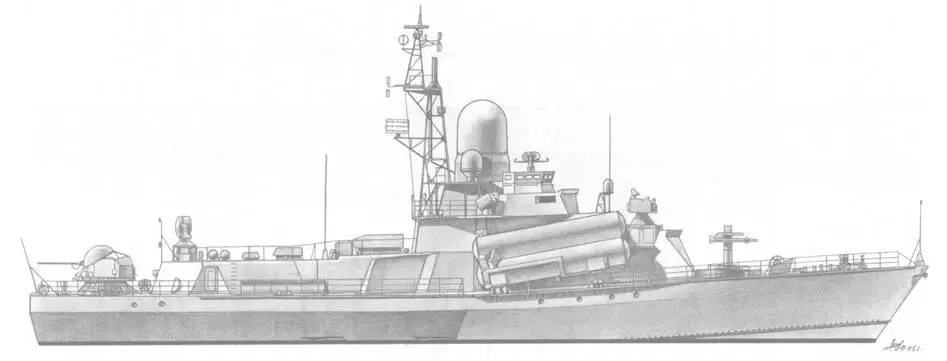

Малый ракетный корабль Бриз (пр. 1234) после вступления в строй

Главная энергетическая установка размещена в двух машинных отделениях. Каждый из главных двигателей представляет собой два семиблочных, звездообразных 56-цилиндровых дизеля, валы которых соединены между собой через редуктор и работают на свой гребной винт.

Трехъярусная надстройка, за исключением газоотбойников, изготовлена из легких сплавов.

Всего в период с начала 1967 г. и до середины 1992 г. для советского флота было построено 36 кораблей пр. 1234 (20 единиц) и 12341 (16 единиц), а с 1974 г. по 1984 г. 10 кораблей по пр. 1234Э (с четырьмя ПКР П-15М комплекса П-20) для ВМС Индии, Алжира и Ливии.

По состоянию на декабрь 2001 г. в составе флота оставалось восемь МРК пр. 1234 и 14 МРК пр. 12341.

Ураган(зав. № 65). Приморский ССЗ (г. Ленинград): 31.05.1974 г.; 16.04.1976 г.; 30.09.1976 г.

Входил в состав БФ. 31.08.1977 г. исключен из боевого состава флота, передан правительству Индии и переименован в Vijay Durg.

Прибой(зав. № 66). Приморский ССЗ (г. Ленинград): 22.01.1975 г.; 02.10.1976 г.; 18.02.1977 г. Входил в состав БФ. 06.10.1977 г. исключен из боевого состава флота, передан правительству Индии и переименован в Sindhu Durg.

Прилив(зав. № 67). Приморский ССЗ (г. Ленинград): 23.06.1975 г.; 14.04.1977 г.; 20.09.1977 г. Входил в состав БФ. 06.10.1977 г. исключен из боевого состава флота, передан правительству Индии и переименован в Hos Durg.

МРК-21(зав. № 201). ССЗ «Вымпел» им. Володарского (г. Рыбинск): 10.03.1978 г.;

28.08.1979 г.; 31.12.1979 г.

Входил в состав БФ. 22.02.1980 г. исключен из боевого состава флота, 04.08.1980 г. передан правительству Алжира и переименован в Ras Hamidou.

МРК-23(зав. № 202). ССЗ «Вымпел» им. Володарского (г. Рыбинск): 17.08.1978 г.;

31.07.1980 г.; 31.10.1980 г.

Входил в состав БФ. 21.05.1981 г. исключен из боевого состава флота, передан правительству Алжира и переименован в Salah Reis.

МРК-9(зав. № 203). ССЗ «Вымпел» им. Володарского (г. Рыбинск): 21.04.1979 г.;

10.01.1981 г.; 27.05.1981 г.

Входил в состав БФ. 01.05.1982 г. исключен из боевого состава флота, передан правительству Ливии и переименован в Tariq Ibn Ziyad.

MPK-22(зав. № 204). ССЗ «Вымпел» им. Володарского (г. Рыбинск): 04.04.1980 г.;

13.08.1981 г.; 30.11.1981 г.

Входил в состав БФ. 08.02.1982 г. исключен из боевого состава флота, 08.05.1982 г. передан правительству Алжира и переименован в Reis Ali.

MPK-24(зав. № 205). ССЗ «Вымпел» им. Володарского (г. Рыбинск): 20.02.1981 г.;

26.03.1982 г.; 31.05.1982 г.

Входил в состав БФ. 19.01.1983 г. исключен из боевого состава флота, в феврале 1983 г. передан правительству Ливии и переименован в Ean А1 Gazala.

МРК-25(зав. № 206). ССЗ «Вымпел» им. Володарского (г. Рыбинск): 27.05.1981 г.; 21.07.1982 г.; 31.05.1983 г.

Входил в состав БФ. 15.03.1984 г. исключен из боевого состава флота, передан правительству Ливии и переименован в Ean Zara.

MPK-15(зав. № 207). ССЗ «Вымпел» им. Володарского (г. Рыбинск): 25.03.1983 г.; 31.03.1984 г.; 10.09.1984 г.

Входил в состав БФ. 08.01.1985 г. исключен из боевого состава флота, в сентябре 1985 г. передан правительству Ливии и переименован в Ean Zaquit.

Буря(зав. № 51, пр. 1234, до 25.04.1970 т.- МРК-3). Приморский ССЗ (г. Ленинград): 13.01.1967 г.; 18.10.1968 г.; 30.09.1970.

Входил в состав ЧФ. 11.02.1991 г. корабль из-за износа материальной части и отсутствия средств для проведения ремонта исключили из боевого состава флота и передали ОФИ для утилизации. В 1992 г. в Инкермане МРК Буря разобрали на металл.

Муссон(зав. № 1003, пр. 1234). Владивостокский ССЗ: 14.07.1975 г.; 01.07.1981 г.; 30.12.1981 г.

Входил в состав ТОФ. 16.04.1987 г. во время проведения учений ПВО выпущенная РКА пр. 205 ракета-мишень (П-15РМ) после обстрела ее с Муссона двумя ЗУР «Оса-М» и из 57-мм автомата вышла из расчетной плоскости стрельбы и попала в надстройку МРК. Корабль загорелся и через пять часов затонул в 33 милях от о. Аскольд (42° 11' N/132° 27' Е).
