Юрий Апальков - Ударные корабли. Часть 2 Малые ракетные корабли и катера

– количество АУ х стволов (тип АУ) 1 х 2-23-мм (ПИ-23)

Радиоэлектронное:

– РЛС обнаружения НЦ и ВЦ «Получас»

– РЛС навигационная «Дон-2»

– комплекс средств РЭБ «Хиппер»

– КРС «Редан-2»

Схема внешнего вида малого ракетного корабля – экраноплана пр. 903 (вид сбоку и с носа)

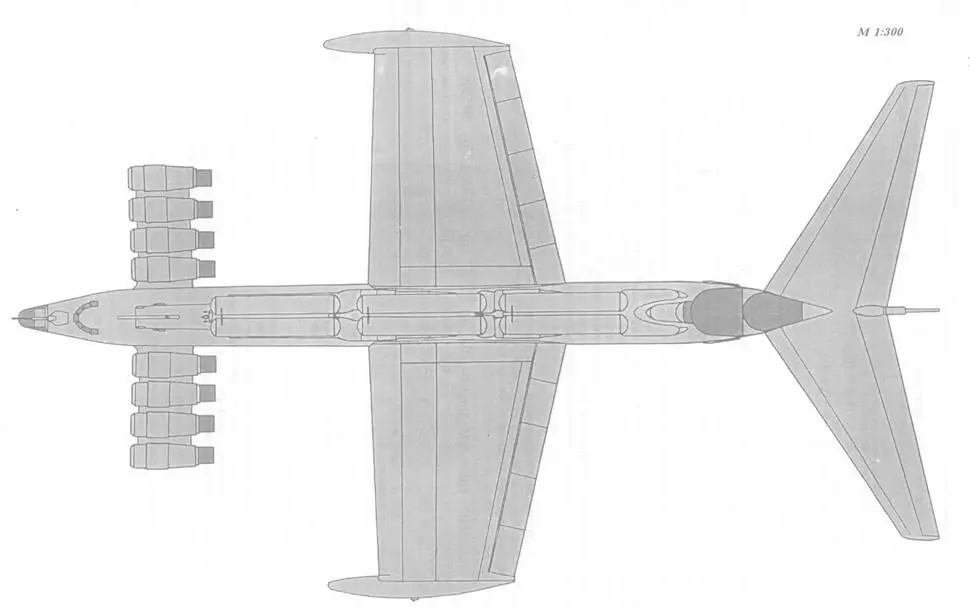

Схема внешнего вида малого ракетного корабля – экраноплана пр. 903 (вид сверху)

Ракетный корабль-экраноплан пр. 903 (шифр «Лунь») спроектирован в ЦКБ по СПК в г. Горьком под руководством В.Н. Кирилловых. Предназначался для нанесения удара по надводным кораблям противника в условиях слабого противодействия со стороны средств его воздушного нападения. По конструкции является кораблем, использующим экранный эффект (резкое возрастание несущих свойств крыла на малых высотах полета). Корпус и крылья были выполнены из легких сплавов. В качестве главных механизмов использовали восемь авиационных ТРД тягой по 13 000 кгс. Данные корабли предполагалось построить се рией из восьми единиц. Однако эти планы реализовать не удалось из-за отсутствия финансирования и военной целесообразности. Дело в том, что ударный экраноплан должен был действовать в условиях сильного противодействия со стороны противника, а его зенитное вооружение и скорость хода оказались на уровне тихоходного самолета. При больших размерах корабля это обстоятельство делало его крайне уязвимым. Второй однотипный корабль предполагается достроить по пр. 9037 как спасатель.

По состоянию на декабрь 2001 г. в составе российского флота корабль пр. 903 не числился.

С-31(зав. № 31). Опытный завод «Волга» (г. Горький): •; 1987 г.

Корабль испытывался на Каспийском море. В начале 1992 г. экраноплан был исключен из боевого состава флота и разобран на металл.

Водоизмещение, т:

– стандартное 173, 192( 13*) , 189 ( 14*)

– полное 216, 235 ( 13*) , 231 ( 14*)

Главные размерения, м:

– длина наибольшая (по КВЛ) 38,6 (37,5)

– ширина корпуса наибольшая (по КВЛ) 7,6 (5,9)

– осадка 1.73, 2,01( 13*) 2,02( 14*)

Главная энергетическая установка:

дизельная

– количество х тип (суммарная мощность, л. с.) ДД, 3 х М-504 (12 000), М-520 (15 000)( 13*)

– количество х тип движителей 3 х ВФШ

Скорость хода наибольшая, уз от 38 до 42

Дальность плавания, мили:

– ходом 14 уз 2 000

– ходом 30 уз 800

Экипаж (в т. ч. офицеров), чел 26 (4), 29 (4)( 13*)

Автономность по запасам провизии, сут 5

Вооружение:

Комплекс противокорабельных ракет:

– наименование П-16, П-15У( 15*),П-15М («Термит»)( 14*)

– количество ПУ х направляющих (тип ПУ) 4x1 (ангар), 4x1 (палубная неповоротная КТ с подъемом на угол старта) ( 13*) – боезапас 4 ПКР П-15, П-15У( 15*), П-15М( 14*)

Зенитный ракетный комплекс:

– наименование «Стрела-2» или «Стрела-3»

– количество ПУ х направляющих (тип ПУ) 1 х 4 (ПЗРК)

– боезапас 8 ЗР

Артиллерийский комплекс:

– количество АУ х стволов (тип АУ) 2 х 2-30-мм (АК-230)

– СУАО «Рысь» (МР-104)

Радиоэлектронное:

– многоцелевая РЛС «Рангоут», «Гарпун» ( 16*)

– РАК «Галс» ( 16*)

– навигационная РЛС «Дон-2» ( 17*)

– комплекс средств РЭБ СПО-3 ( 17*)

– количество ПУ х направляющих (тип ПУ) СППП 2 х 16-82-мм (ПК-16) ( 17*)

( 13* ) Для кораблей пр. 205Мод.

( 14* ) Для корабля пр. 205ЭМ.

( 15* ) Для кораблей пр. 205У.

( 16* ) Для корабля пр. 205Р.

( 17* ) Кроме корабля пр. 205Р.

Ракетный катер пр. 205 (шифр «Москит») разрабатывался ЦКБ-5 (в настоящее время ЦМКБ «Алмаз») в 1955-1958 гг. под руководством Е. И. Юхнина, а затем-А.П. Городянко. При создании катера, из-за отсутствия аналогов в мировом кораблестроении, конструкторы были вынуждены впервые решать такие задачи, как: определение воздействия газовой струи стартовых двигателей на корабельные конструкции, палубное оборудование, воздухо- заборные шахты и т. д.; определение допустимых пределов и необходимых ограничений по одновременному использованию ракетного и артиллерийского вооружения; обеспечение одновременного пуска всех четырех ракет и электромагнитной совместимости РТС.

Корпус катера был стальным (сталь СХЛ-45 толщиной от 5 до 8 мм), с комбинированными обводами (крутлоскулыми в носовой оконечности и остроскулыми в кормовой), что позволило обеспечить ему требуемые мореходные качества и возможность использования КР при волнении моря до 4 баллов без ограничений по скорости хода, а также при волнении до 5 баллов на скорости хода до 30 уз. Корпус разделяется водонепроницаемыми переборками на 10 отсеков.

Непотопляемость обеспечивается при затоплении любых двух смежных отсеков. Основу энергетической установки составляют три семи-восьмиблочных (по шесть цилиндров в каждом блоке) звездообразных дизельных двигателя, которые имели для того времени небольшие габариты и массы. Вместе с тем эти двигатели оказались ненадежными и имели малый ресурс. Причем в местах базирования была возможна только агрегатная замена двигателей, а их ремонт производился на заводе- изготовителе.

Катера пр. 205 имели следующие модификации: пр. 205У, пр. 205Т; пр. 205Мод.\ пр. 205Э\ пр. 205ЭК Б; пр. 205ЭР и пр. 2054. На базе пр. 205 были созданы: торпедные катера пр. 206М (шифр «Шторм»); ракетные катера пр. 206МР (шифр «Вихрь») и ПСКР пр. 205П (шифр «Тарантул»). Кроме того, в том же корпусе, но с измененной энергетической установкой были созданы катер-цель пр. 1392КЦ и катер-водитель целей пр. 1392В.

Катер пр. 205У (главный конструктор А.П. Городянко) в отличие от базового проекта вооружался усовершенствованной ракетой П-15У, имевшей складывающиеся и автоматически раскладывающиеся после старта крылья, что позволило разместить их в компактных контейнерах, а не громоздких ангарах. Ракетный катер Р-84 имел корпус из двухслойной стали (КД-2). Один слой был изготовлен из обычной, а другой из нержавеющей стали.

В 1968 г. на Приморском ССЗ один из катеров пр. 205У модернизировали по пр. 205Т( 18*). На корабле разместили ракеты П-15М комплекса «Термит», имевшие вдвое большую дальность стрельбы, чем П-15У. В период с 1971 г. по 1976 г. 10 катеров пр. 205У модернизировали на Приморском ССЗ (6 ед.) и Владивостокском ССЗ (4 ед.) по пр. 205 Мод. с заменой ракет П-15У на П-15М.

В конце 1970-х годов один из катеров пр. 205У (Р-161) модернизировали по пр. 205ЭМ. На нем в экспериментальных целях разместили РЛК «Галс» и РЛС «Гарпун» с новой мачтой решетчатой конструкции. Подобное РТВ предполагалось установить на ракетных катерах нового поколения пр. 12411 (шифр «Молния»).

В 1963 г. на Приморском ССЗ построили экспериментальный катер пр. 205Э с носовым подводным крылом (НПК) и управляемой транцевой плитой, что обеспечило достижение скорости хода до 50 уз на тихой воде и до 36 уз на волнении до 5 баллов. Кроме того, этот корабль вооружили новым комплексом крылатых ракет П-25 с дальностью стрельбы до 40 км. Этот комплекс не был принят на вооружение, так как он по своим боевым возможностям практически не отличался от комплекса с ракетами П-15У.
