Юрий Апальков - Ударные корабли. Часть 2 Малые ракетные корабли и катера

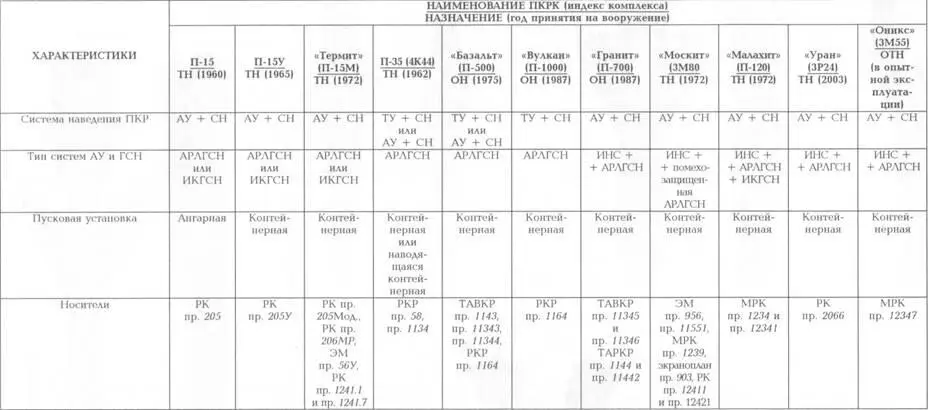

Продолжение

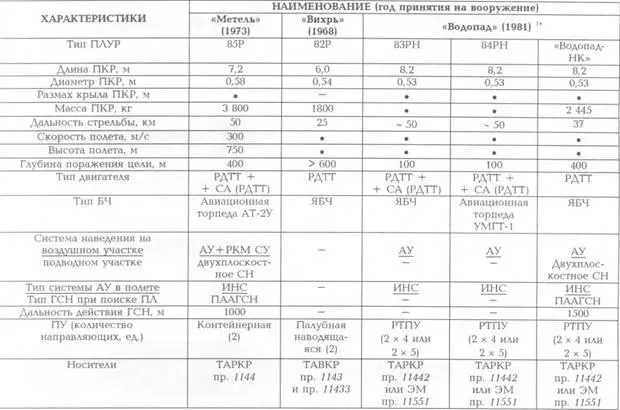

1* Из РТПУ ПАРК «Водопад» кроме ПЛУР могут выстреливаться торпеды СЭТ-65.

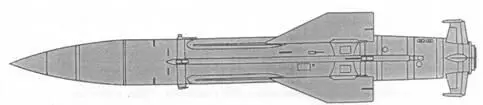

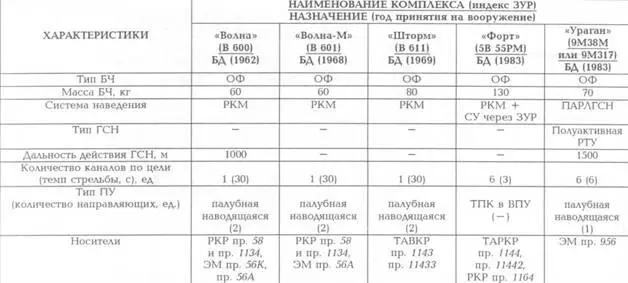

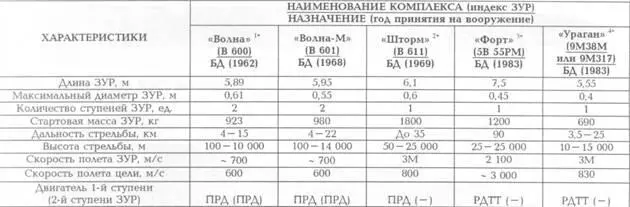

1* ЗРК «Волпа» был создан на базе сухопутного ЗРК войск ПВО С-125 и постоянно модернизировался (помимо СУ, главным образом, в части ЗУР). В 1968 г. создана модификация В 601, в 1980 г – В 601М. У принятой на вооружение в 1976 г. модификации ЗРК «Волна-П» была усилена помехозащищенность. Проводимые модернизационные работы позволили не только увеличить дальность стрельбы, но и обеспечить поражение низколетящих воздушных и надводных целей в условиях РЭП, что дало основание классифицировать этот ЗРК как универсальный. Модификация ЗРК «Волна-И» (на вооружение не поступала) могла использовать ЗУР В 611 «Шторм».

2* Изначально использовался специально для ВМФ с возможностью поражения надводных целей как УЗРК.

3* ЗРК «Форт» (С-300Ф) создан на базе комплекса войск ПВО С-300. В нем впервые в мире реализован вертикальный старт ЗУР из ТПК в ВПУ, использована помехозащищенная многоканальная СУ, способная одновременно сопровождать 12 и обстреливать шесть целей и обеспечивать использование ЗУР для поражения надводных целей. ВПУ – в виде вращающихся барабанов (на 6, 7 или 8 ЗУР) с одним стартовым стволом. На ТАРКР Петр Великий установлен один ЗРК «Форт-М» (С-300ФМ) с СУ и ЗУР (48Н6) нового поколения.

4* Корабельная часть СУ состоит из ЦП и прожекторов подсвета цели. Количество каналов по цели определяется количеством прожекторов подсвета. Кроме того, в качестве целевого канала могут использоваться РЛС семейства «Фрегат». Экспортная модификация – ЗРК «Штиль».

9М311 (ЗРАК «Кортик»)

9М330 (ЗРК «Кинжал»)

9МЗЗ (ЗРК «Оса-М/МА»)

9М38М (ЗРК «Ураган»)

5В 55РМ (ЗРК «Форт»)

В 611 (ЗРК «Шторм»)

В 600 (ЗРК «Волна»)

Продолжение

Продолжение

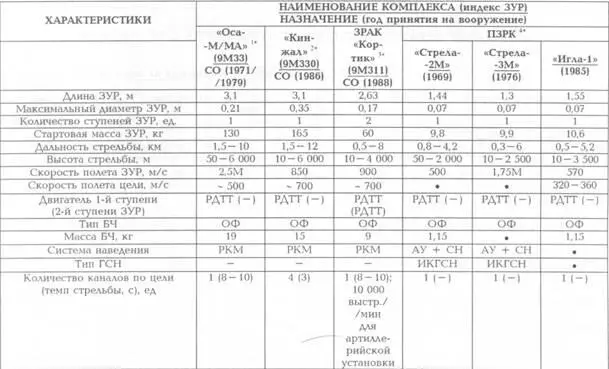

1* Разрабатывался по единым требованиям ВМФ и сухопутных войск. Блок СУ и АУ включает радиолокационные станции наведения ЗУР и кругового обзора для обнаружения ВЦ в ближней зоне.

2 * В ЗРК «Кинжал» использованы принципиальные схемные решения ЗРК «форт» (наличие многофункциональной РЛС, старт ЗУР из ТПК в ВПУ барабанного типа). Целеуказание может быть получено от любой корабельной РЛС обнаружения ВЦ.

3* Создан на базе зенитной самоходной установки 2С6М «Тунгуска». В ЗРАК вместо 30-мм армейских автоматов использованы артиллерийская установка АК-630 и новая СУ с радиокомандным наведением ЗУР. Нормальная комплектация включает один МУ и от одного до шести БМ. Каждый БМ включает две пакетные ПУ на восемь боеготовых ЗУР и две 30-мм АУ. В подбашенном отделении БМ хранятся еще 24 ЗУР (имеется модификация ЗРАК без подбашенного хранения ЗУР). Экспортная модификация – ЗРАК «Каштан».

4* Могут использоваться как со специальных установок на две или четыре ЗУР, так и с легких упоров. Общая масса ПЗРК составляет от 15 кг («Стрела-2М») до 17 кг («Игла-1»).

Продолжение

Продольный разрез по оси установки МК-5бис*:

1 – антенна радиодальномера (только на второй и третьей установках крейсера пр. 68бис); качающийся лоток снарядного элеватора, 3 – лоток для раздевания снарядов; 4 – дальномер ДМ-82; 5 – рабочее отделение; 6 – верхний снарядный элеватор; 7 – верхнее перегрузочное отделение; 8 – верхний зарядный элеватор; 9 – жесткий барабан; 10 -^верхний снарядный элеватор; 11- снарядный стеллаж; 12 – снарядный погреб; 13, 14, 17 – снарядные стеллажи; 15 – зарядный погреб; 16 – нижний зарядный элеватор, 18 – трансопртер; 19 – нижнее перегрузочное отделение; 20 – снарядный стеллаж; 21 – верхний снарядный элеватор; 22 – подачная труба; 23 – электродвигатель вертикального наведения среднего орудия; 24 – амбразурный мамеринец; 25 – боевое отделение; 26 – качающаяся часть Б-38.

* На основе подлинных чертежей. Схема заимствована монографии А.Б. Морина «Легкие крейсера типа Чапаев и типа Свердлов», Альманах «Цитадель», СПб. 1997 г.

Продолжение

Продолжение

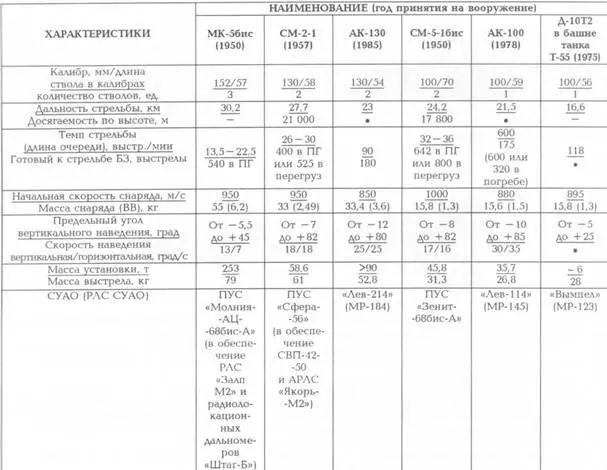

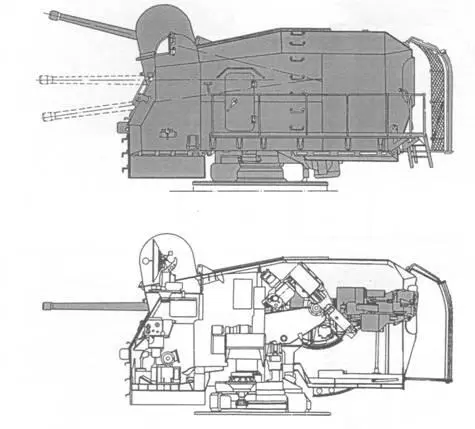

СМ-2-1

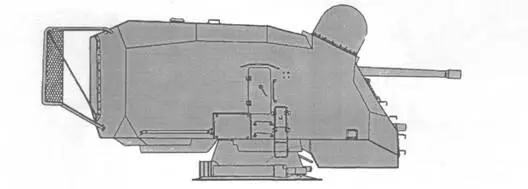

СМ-5-1
