Артиллерийское Управление РККА - 7,62-мм автоматический карабин Токарева

Стебель затвора, продолжая движение и действуя на ромбовидные выступы затвора, опускает его заднюю часть в паз коробки, и тем самым канал ствола запирается.

Кроме того, стебель затвора своим выступом слева снизу нажимает на размыкатель автоматического спуска, который расцепляет автоматический спуск с курком. После этого курок удерживается только шепталом, и для производства выстрела следует нажать на спусковой крючок.

3. Работа частей при выстреле

При одиночном огне

Для производства выстрела приложить приклад карабина плотно к плечу и нажать на хвост спускового крючка. При этом:

1. Спусковой крючок давит через спусковую тягу на нижний конец шептала. Верхний конец шептала отходит назад и освобождает курок от боевого взвода.

2. Курок под действием боевой пружины повертывается вокруг своей оси, ударяет по ударнику и посылает его вперед.

3. Боек ударника разбивает капсюль патрона, и происходит выстрел.

Происходит следующее взаимодействие частей.

При выстреле, когда пуля пройдет газовое отверстие в стволе (рис. 37), газы устремляются по газовому каналу и, пройдя через канал поршня, ударяют в дно газового цилиндра. Надетый на шток газовый цилиндр давит на него и на толкатель затвора. Толкатель затвора передает давление газов на стебель затвора и заставляет его отходить назад (рис. 38).

Когда стебель затвора проходит последние 3 мм пути, то он наталкивается своими вырезами на ромбовидные выступы затвора, подымает его и выводит его задний конец из гнезда коробки.

Окончательно канал ствола отпирается, когда стебель затвора проходит последние 7 мм пути. Затем стебель затвора продолжает отходить назад совместно с затвором. При отходе затвора назад зацеп выбрасывателя вытягивает из патронника стреляную гильзу и отводит ее назад до встречи с зубом отражателя, который отражает стреляную гильзу вправо и вперед.

Шток движется вместе с затвором до полного взвода курка. После взвода курка стебель затвора и затвор продолжают двигаться по инерции до крайнего заднего положения, преодолевая сопротивление возвратной пружины и сжимая ее. В конце движения стебель затвора упирается в заднюю стенку коробки, а затвор одновременно с ним во втулку коробки.

Когда затвор дойдет до крайнего заднего положения, возвратная пружина, разжимаясь, посылает стебель затвора и затвор вперед.

При подходе к крайнему переднему положению затвор, под давлением вырезов стебля затвора на ромбовидные выступы снова опустится своей задней частью в гнездо коробки и одновременно упрется в упор коробки. Стебель затвора продолжает двигаться (холостой ход) и подходит к заднему обрезу ствола.

При движении вперед затвор захватывает очередной патрон, поданный пружиной магазина, и досылает его в патронник.

Стебель затвора при движении вперед нажимает на размыкатель автоматического спуска и расцепляет его с курком.

4. Ударник под действием пружины ударника отходит в заднее положение.

5. Пружина автоматического спуска сжата, и автоматический спуск под давлением на него размыкателя автоматического спуска расцеплен с боевым взводом курка.

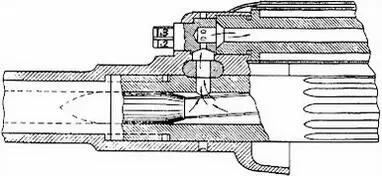

Рис. 37. Прохождение пулей газового отверстия.

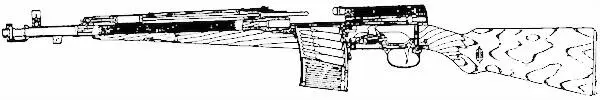

Рис. 38. Общий вид карабина в продольном разрезе — расположение подвижных частей в крайнем заднем положении.

6. Курок находится в крайнем заднем положении и удерживается шепталом на боевом взводе.

7. Боевая пружина находится в состоянии наибольшего сжатия.

8. Хвост спускового крючка отведен в крайнее переднее положение.

9. Шептало имеет наибольший наклон вперед, так как стержень боевой пружины, двигаясь назад при постановке курка на боевой взвод, скосом своего заднего конца давит на верхний выступ переднего конца спусковой тяги, который соскакивает с перемычки шептала и попадает под нижний выступ шептала.

Таким образом, автоматический карабин снова готов для открытия огня. Для повторного одиночного выстрела надо нажать на спусковой крючок и сделать очередной выстрел. Стрельбу можно продолжать до израсходования всех патронов в магазине. После подачи в патронник последнего патрона и отхода затвора после выстрела в крайнее заднее положение подаватель магазина своим выступом на задней стенке упрется в передний выступ останова затвора и поднимет его вверх, сжав пружину останова затвора. Затвор, возвращаясь вперед, встретит выступающий из коробки останов затвора и остановится.

Остановка затвора в заднем положении показывает стреляющему, что все патроны израсходованы и требуется снова наполнить магазин или заменить его снаряженным. После наполнения магазина патронами из обойм следует отвести стебель затвора за рукоятку назад, не отнимая магазина. Останов затвора под действием своей пружины опустится и не будет держать затвор. Стрельбу можно продолжать.

Если стрельба прекращается, следует закрыть затвор, для чего, удерживая стебель затвора за рукоятку, утопить подаватель и отпустить стебель затвора.

Таким образом, при одиночном огне из автоматического карабина стреляющему необходимо взвести затвор для первого выстрела и нажимать на спусковой крючок для каждого последующего выстрела, исправляя лишь наводку.

При автоматической стрельбе

Для автоматической стрельбы из карабина необходимо:

1. Передвинуть флажок переводчика вправо.

2. Зарядить карабин.

3. Упереть приклад в плечо и, прицелившись, плавно нажать на спусковой крючок, удерживая его все время в отведенном положении.

При этом происходит следующее взаимодействие механизмов:

1. Хвост спускового крючка благодаря уступу на передней части оси переводчика при нажатии на него отходит назад несколько дальше, чем при одиночной стрельбе.

2. Спусковая тяга вследствие этого отходит вперед также больше, чем при одиночной стрельбе и давит на нижний конец шептала, посылая его вперед.

3. Шептало своим верхним концом отходит назад и освобождает боевой взвод курка, оставаясь все время в отведенном назад положении и не захватывая боевого взвода курка.

4. Курок под действием боевой пружины устремляется вперед и ударяет по ударнику. Боек ударника разбивает капсюль патрона; происходит выстрел.

В дальнейшем взаимодействие механизмов будет аналогично взаимодействию механизмов при одиночном огне.

При автоматической стрельбе курок удерживается на боевом взводе только автоматическим спуском. Последний расцепляется с боевым взводом курка размыкателем автоматического спуска только в момент полного запирания канала ствола, предупреждая таким образом преждевременный выстрел.
