Курок (рис. 23) на головке имеет боевой взвод а для спуска замедлителя и верхний боевой взвод б для шептала. В нижней части курка имеются боевой взвод в для автоматического спуска и цапфы г для соединения со спусковой скобой. В средней части курка (рис. 21) имеется выем д для помещения взведенной боевой пружины, паз е для головки стержня боевой пружины и наглухо вставленный штифт 21 для опоры вилки головки стержня.
Стержень боевой пружины и боевая пружина (рис. 24). Стержень боевой пружины 1 имеет спереди головку а с вилкой б , для опоры на штифт курка, и с кольцевой заточкой г , для опоры боевой пружины. В заднем конце стержня справа и слева имеются срезы в для прохода стержня в вырез шептала и снизу вырез д для разобщения шептала со спусковой тягой. Боевая пружина 2 надевается на стержень и упирается одним концом в заточку г стержня, а другим в гнездо шептала.

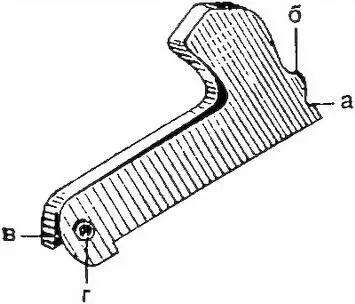

Рис. 23. Курок:
а — боевой взвод для спуска замедлителя, б — боевой взвод для шептала, в — боевой взвод для автоматического спуска, г — цапфы для соединения со спусковой скобой.

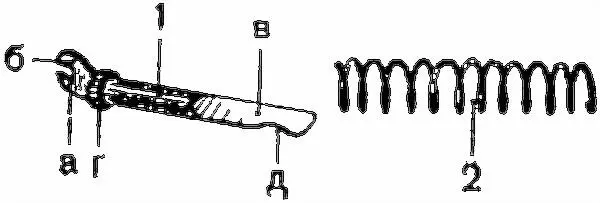

Рис. 24. Стержень с боевой пружиной:
1 — стержень боевой пружины, а — головка, б — вилка, в — срез, г — заточка для опоры боевой пружины, д — вырез, 2 — боевая пружина.

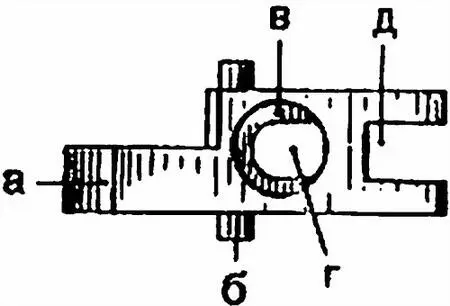

Рис. 25. Шептало:
а — зуб, б — цапфы, в — гнездо для упора пружины, г — вырез для прохода стержня, д — прямоугольный вырез для спусковой тяги.

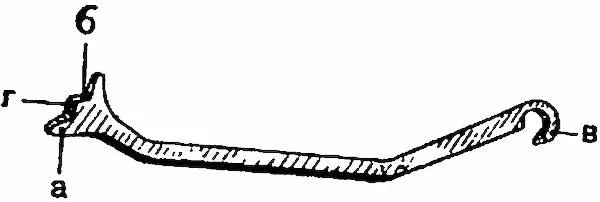

Рис. 26. Спусковая тяга:
а — направляющий выступ, б и г — уступы, в — выем для головки спускового крючка.

Рис. 27. Спусковой крючок:
а — головка, б — отверстие для оси крючка, в — выем для пружины спусковой тяги, г — выступ для упора переводчика.

Рис. 28. Переводчик:
а — флажок, б — срез для автоматического огня.

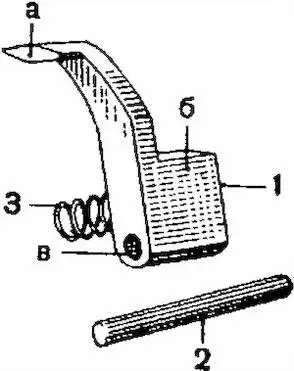

Рис. 29. Автоматический спуск:
1 — автоматический спуск, а — головка, б — срез для боевого взвода курка, в — отверстие для оси спуска, 2 — ось автоматического спуска, 3 — пружина автоматического спуска.
Шептало (рис. 25) имеет зуб а , захватывающий за боевой взвод курка б (рис. 23) при взводе курка, цапфы б для соединения со спусковой скобой, гнездо в для упора заднего конца боевой пружины, вырез г для прохода стержня боевой пружины, уступ для автоматической стрельбы (на рисунке не показан) и прямоугольный вырез д , в который входит выступ спусковой тяги.
Спусковая тяга (рис. 26) на переднем конце имеет направляющий выступ а и уступы б и г , которыми она давит на шептало при спуске курка, на заднем конце — цилиндрический выем в для соединения с головкой спускового крючка.
Пружина спусковой тяги 9 (рис. 21) на переднем конце имеет загиб для охвата штифта тяги и удержания пружины на месте, а на заднем — два пера, из которых длинное давит на спусковой крючок, а короткое на спусковую тягу.
Спусковой крючок (рис. 27) вращается на оси и имеет сверху головку а , которая при нажатии на хвост спускового крючка посылает спусковую тягу вперед, и отверстие б , служащее для прохода оси спускового крючка.
В среднем части спускового крючка спереди имеется цилиндрический выем в для длинного пера пружины спусковой тяги; на задней плоскости крючка имеется выступ г для упора в переводчик при установках на одиночный и автоматический огонь.
Переводчик (рис. 28) служит для установки спускового механизма на одиночный или автоматический огонь и одновременно является предохранителем. Переводчик имеет флажок а для удобства его перевода и срез б для установки на автоматический спуск.
Автоматический спуск 1 (рис. 29) удерживает курок на боевом взводе при автоматической стрельбе. Автоматический спуск имеет головку а , на которую нажимает размыкатель автоматического спуска после запирания затвора, срез б , на котором удерживается боевой взвод курка, отверстие в для оси автоматического спуска 2 и гнездо ж (рис. 21) для пружины автоматического спуска 3 (рис. 29), которая заставляет автоматический спуск прижиматься к курку.
4. Ложа со ствольной накладкой и кожухом
Ложа (рис. 30) служит для соединения частей карабина и удобства действия им. Она состоит из цевья а , шейки б и приклада в .

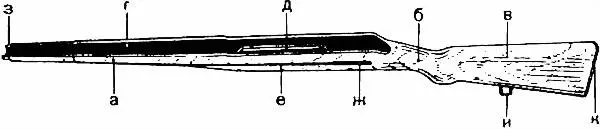

Рис. 30. Ложа:
а — цевье, б — шейка, в — приклад, г — жолоб цевья, д — окно для магазина, е — канавка для шомпола, ж — гнездо для головки шомпола, з — вырез для трубки ствола, и — антабка, к — затылок.
Цевье имеет жолоб г различного сечения, в котором помещается ствол с коробкой, окно д для магазина и ударно-спускового механизма, канавку е для шомпола с гнездом ж для головки шомпола, паз для пружины ложевого кольца и отверстие для гайки пружины ложевого кольца (на рисунке не показана).
В переднем конце цевья имеется полукруглый вырез з для соединения с трубкой ствола.
В заднем конце нижнего выреза цевья имеется гнездо, в котором помещается пружина спусковой скобы (на рисунке не показано).
Шейка б служит для удобства держания карабина при стрельбе
В прикладе сбоку имеется выем для привинчивания антабки и .
Сзади к прикладу для придания прочности и предупреждения отколов привинчен затылок к с загнутыми краями для охвата заднего обреза приклада.
Ствольная накладка (рис. 31) предохраняет руки стрелка от ожогов при нагреве ствола и закрывает шток и толкатель затвора, предохраняя их от повреждения и загрязнения.
Сзади в ствольной накладке имеются вырез а , в который входит основание прицельной колодки, и ушки б , входящие в полукруглый вырез коробки.
