Дульный тормоз предназначен для частичного поглощения энергии отдачи и уменьшения подбрасывания дульной части карабина при стрельбе, чем достигается повышение кучности боя карабина.

Дульный тормоз имеет крышку 16 (рис. 7), отвинчиваемую при чистке дульного тормоза и дульного среза ствола.

Газовый регулятор служит для регулирования количества отводимых из ствола газов. В нем имеется 5 отверстий: 1,2 мм, 1,3 мм, 1,4 мм, 1,5 мм и 1,7 мм. Установка каждого из этих отверстий против отверстия в стволе обусловливает различное количество выходящих через газовое отверстие пороховых газов. Основное отверстие — в 1,5 мм.

При завинчивании газового поршня газовый регулятор продвигается вперед и удерживается поршнем на своем месте.

Газовый поршень 15 представляет собой трубку и служит для отвода пороховых газов. На одном конце его имеется резьба для ввинчивания в гнездо прилива трубки ствола, а на другом конце грани для захвата ключом при разборке газовых путей.

Внутри в газовом поршне имеется канал — газовая камора.

Корпус мушки з (рис. 7) вдвинут своими лапками в гнездо основания мушки. Для облегчения в основании мушки сделано отверстие.

Детали, передающие удар газов, отводимых через отверстие газовой каморы, запирающему механизму . К этим деталям относятся (рис. 8): газовый цилиндр 1 , шток 2 , толкатель затвора 3 и пружина штока 4 .

Газовый цилиндр в передней части имеет раструб а , которым он находит на газовый поршень 15 , а в задней части гнездо б , в которое входит шток. Назначение газового цилиндра — воспринимать удар газа и передавать его штоку.

Шток представляет собой длинный цилиндрический стержень, на передний конец а которого насаживается газовый цилиндр, а на задний конец б — толкатель затвора. Назначение штока — передача удара газов от газового цилиндра толкателю затвора.

Толкатель затвора представляет собой цилиндрический стержень а с насаженной на него трубкой б для штока. Толкатель затвора задним своим срезом г сообщает толчок стеблю затвора, под влиянием которого стебель и затем затвор отходят в заднее положение.

Пружина штока , упираясь одним концом в закраину отверстия в коробке, а другим в закраину в толкателя затвора, все время стремится подать толкатель, а вместе с ним и шток с газовым цилиндром в крайнее переднее положение.

Прицел (рис. 8 и 9) состоит из следующих деталей:

а) прицельной колодки 1 ;

б) прицельной планки 2 ;

в) пружины прицельной планки 3 ;

г) хомутика прицела 4 ;

д) защелки хомутика прицела 5 ;

е) пружины защелки хомутика прицела (на рисунке не показана).

Рис. 8. Ствол и детали, передающие удар газов запирающему механизму:

1 — газовый цилиндр, а — раструб, б — гнездо для штока, 2 — шток, а — передний конец штока, б — задний конец штока, 3 — толкатель затвора, а — стержень, б — трубка для штока, в — закраина, г — задний срез, 4 — пружина штока, 5 — хомутик прицела, 6 — прицельная колодка, 7 — защелка хомутика прицела, 8 — прицельная планка, 15 — газовый поршень.

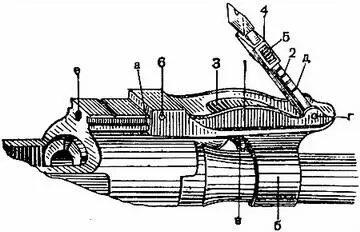

Рис. 9. Прицел:

1 — прицельная колодка, 2 — прицельная планка, 3 — пружина прицельной планки, 4 — хомутик прицела, 5 — защелка хомутика, 6 — штифт прицельной колодки, а — выступы для крепления прицельной колодки, б — трубка прицельной колодки, в — отверстие для толкателя, г — выступы для цапф прицельной планки, д — зубцы для удержания хомутика, е — отверстие для толкателя затвора.

Прицельная колодка при помощи штифта прицельной колодки 6 , выступов а и трубки прицельной колодки б укреплена на коробке и стволе.

Вдоль передней части прицельной колодки просверлено отверстие в для толкателя затвора и проходит пружина штока. Сверху в прицельной колодке имеется выем для помещения пружины прицельной планки. Спереди имеются выступы с проушинами г для цапф прицельной планки.

Прицельная планка укреплена в проушинах прицельной колодки цапфами. Сверху на прицельной планке нанесены цифры с делениями 1, 2, 3 …, 10 (рис. 10).

На ребрах планки имеются зубцы д (рис. 9), удерживающие хомутик прицела в приданном ему положении.

Хомутик прицела надет на прицельную планку, на зубьях которой он удерживается 2 защелками.

Коробка (рис. 10 и 11) навинчивается на ствол с натягом и в войсковых частях со ствола не снимается.

В коробке собраны:

а) отражатель;

б) останов затвора;

в) размыкатель автоматического спуска;

г) втулка коробки п и защелка спусковой скобы.

Сверху коробки имеются:

а) внутренние продольные пазы а на боковых стенках для направления затвора при движении;

б) наружные продольные пазы б для соединения с закраинами крышки коробки;

в) площадка в с боковыми пазами для посадки прицельной колодки и с продольным отверстием е (рис. 9) для толкателя затвора.

В средней части коробки имеются: поперечный паз г , в который вставлен с натягом упор затвора; выемка д для задней скошенной части затвора (боевого упора) и ромбовидных выступов затвора; паз ж для помещения отражателя, паз з для останова затвора с пружиной и паз и для размыкателя автоматического спуска. Сзади упора затвора имеются прямоугольное окно к для прохода курка и продольный паз л для прохода рычага замедлителя. В передней части коробки имеется окно м для магазина с выступами н в верхней части для упора стенок магазина и с площадкой о , на которую ложится передний захват магазина. В передней стенке коробки имеется полукруглая выточка р для удерживания ушков ствольной накладки. В задней стенке коробки имеется снизу продольный канал для втулки коробки п и сверху канал для запора втулки (на рисунке не показано). Сверху задней стенки коробки имеются осевой канал для упора с и пружины упора запора втулки и ушки т с отверстиями для штифта упора затвора.

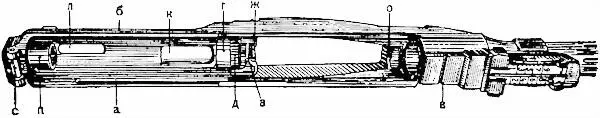

Рис. 10. Коробка (вид сверху):

а — пазы для направления затвора, б — пазы для соединения с крышкой коробки, в — площадка, г — упор затвора, д — выем для боевого упора, ж — паз отражателя, з — паз останова затвора, к — окно для прохода курка, л — паз для рычага замедлителя, о — площадка для переднего захвата магазина, п — втулка коробки, с — упор запора втулки.
