Артиллерийское Управление РККА - 7,62-мм автоматический карабин Токарева

Затвор служит для отпирания и запирания канала ствола. Затвор имеет справа и слева ромбовидные выступы г для соединения со стеблем затвора и сзади боевой выступ з , скошенный книзу, предназначенный для запирания канала ствола при выстреле. Сбоку слева во всю длину затвора проходит паз (на рисунке не показан) с полукруглой выемкой на заднем конце для прохода зуба отражателя. Справа сбоку имеется гнездо для выбрасывающего приспособления и .

Передняя стенка затвора представляет чашечку с венчиком для шляпки патрона. В центре чашечки имеется отверстие для выхода бойка ударника.

Внутри затвора имеется канал для помещения ударника к с пружиной ударника. От выскакивания назад ударник удерживается штифтом ударника л , вставленным в отверстие в задней части затвора.

Ударное приспособление состоит из ударника, пружины ударника и штифта ударника.

Ударник (рис. 17) служит для разбивания капсюля патрона. Он представляет стержень, составляющий одно целое с бойком д .

Рис. 17. Ударник:

д — боек, в — вырез для штифта, а — закраина для упора пружины, б — закраина для ограничения выхода бойка ударника, г — срез для сборки ударного приспособления.

Ударник имеет кольцевую закраину а для упора пружины ударника, кольцевую закраину б для ограничения выхода бойка при ударе, вырез в для прохода штифта ударника и срез г для направления ударника при сборке.

На ударник надета пружина ударника.

Рис. 18. Выбрасыватель:

1 — выбрасыватель, а — зацеп, б — скос, в — выточка для упора пружины, 2 — пружина выбрасывателя, 3 — упор пружины, г — головка упора пружины.

Пружина ударника служит для возвращения ударника назад после удара бойком по капсюлю патрона. Пружина ударника одним концом упирается в стенку затвора, а другим в кольцевую выточку ударника.

Выбрасывающее приспособление служит для извлечения гильзы (патрона) из канала ствола и состоит (рис. 18) из выбрасывателя 1 , пружины выбрасывателя 2 и упора пружины выбрасывателя.

Выбрасыватель имеет зацеп а для захватывания за закраину гильзы, скос б для захода в соответствующий вырез в затворе и кольцевую выточку в для упора пружины выбрасывателя.

Пружина выбрасывателя удерживает выбрасыватель в гнезде затвора. Одним концом пружина упирается в выбрасыватель, а другим в головку г своего упора и тем самым выдвигает выбрасыватель вперед, благодаря чему скос б выбрасывателя удерживается в гнезде затвора. Упор пружины выбрасывателя головкой г входит в гнездо затвора и удерживает пружину выбрасывателя от выпадения.

Возвратная пружина (рис. 19) возвращает подвижные части вперед после отхода их в крайнее заднее положение. Она состоит из двух частей а , которыми надевается на втулку возвратной пружины 1 , задняя часть пружины надевается еще и на стержень возвратной пружины 2 . Передний конец пружины вместе со втулкой вставляется в канал стебля затвора. Стержень возвратной пружины имеет головку, выточку б , в которую входит выступ в (рис. 20) крышки коробки.

Крышка коробки (рис. 20) обеспечивает правильную работу возвратной пружины и защищает подвижные части карабина от пыли и грязи. Она имеет в задней части выступ в , которым соединяется с головкой стержня возвратной пружины, направляя при помощи этого выступа стержень возвратной пружины и обеспечивая правильную работу возвратной пружины.

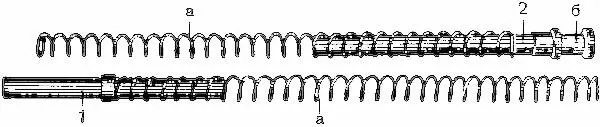

Рис. 19. Возвратная пружина:

1 — втулка возвратной пружины, 2 — стержень возвратной пружины, а — части пружины, б — выточка головки стержня для выступа крышки коробки.

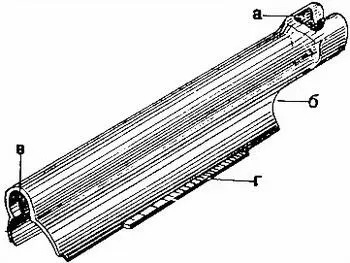

Рис. 20. Крышка коробки:

а — вырез для обоймы, б — вырез для рукоятки стебля затвора, в — выступ для соединения с головкой стержня возвратной пружины, г — направляющие выступы.

Спереди в крышке коробки имеется вырез а для прохода обоймы с патронами при заряжании карабина из обоймы через верхнее окно коробки.

С правой стороны в крышке имеется вырез б для рукоятки стебля затвора.

Снизу справа и слева крышка коробки имеет направляющие выступы г для соединения с пазами коробки.

3. Спусковой механизм

Спусковой механизм (рис. 21 и 22) собран на спусковой скобе. Он состоит из спусковой скобы 1 , курка 2 , боевой пружины со стержнем 3 , шептала 4 , автоматического спуска 5 с пружиной 6 , спускового крючка 7 , спусковой тяги 8 с пружиной 9 и переводчика 10 .

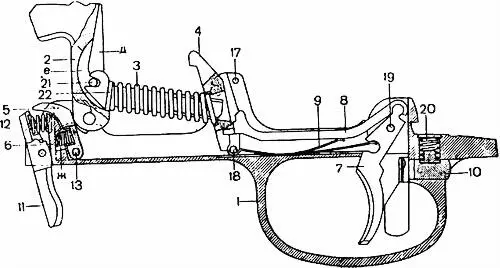

Рис. 21. Спусковой механизм — разрез:

1 — спусковая скоба, 2 — курок, 3 — боевая пружина, 4 — шептало, 5 — автоматический спуск, 6 — пружина автоматического спуска, 7 — спусковой крючок, 8 — спусковая тяга, 9 — пружина спусковой тяги, 10 — переводчик, 11 — защелка магазина, 12 — пружина защелки магазина, 13 — ось автоматического спуска, 14 — цапфы для соединения с коробкой, 15 — вырезы для цапф курка, 16 — ушки для цапф шептала, 17 — штифт защелки замедлителя, 18 — штифт спусковой тяги, 19 — отверстие для оси спускового крючка, 20 — пружина переводчика, 21 — штифт для опоры стержня, 22 — стержень, 23 — вырез для зуба защелки спусковой скобы, ж — гнездо для пружины автоматического спуска, д — выем для боевой пружины, е — паз для головки стержня боевой пружины.

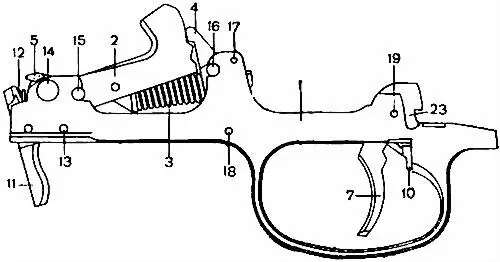

Рис. 22. Спусковой механизм — общий вид.

Спусковая скоба (рис. 21 и 22) имеет на переднем конце гнездо, в которое вставлена защелка магазина 11 с пружиной 12 , и два отверстия, из которых переднее служит для оси защелки магазина, а заднее для оси автоматического спуска 13 . На переднем конце спусковой скобы, кроме того, имеются цапфы 14 для соединения спусковой скобы с коробкой и полукруглые вырезы 15 для цапф курка. В средней части спусковой скобы имеются ушки для цапф 16 шептала, штифта защелки замедлителя 17 и штифта пружины спусковой тяги 18 . На дне спусковой скобы имеются выем для пружины и окно для прохода спускового крючка. В выступе задней части скобы имеются отверстие для оси спускового крючка 19 и вырез 23 для зуба защелки спусковой скобы. В хвосте спусковой скобы имеются продольное отверстие для оси переводчика 10 и гнездо, в котором помещается пружина переводчика 20 . Сверху это гнездо закрыто поперечной задвижкой пружины переводчика.
