Прокладка воздушных осветительных линий, воздушных линий связи и цепей сигнализации над и под токоведущими частями ОРУ не допускается.

Компоновка ОРУ 35 кВ и выше рекомендуется выполнять без верхнего яруса шин, проходящего над выключателями.

КРУН и КТП наружной установки должны быть расположены на спланированной площадке на высоте не менее 0,2 м от уровня планировки с выполнением около шкафов площадки для обслуживания. В районах с высотой расчетного снежного покрова 1 м и выше и продолжительностью его залегания не менее 1 мес рекомендуется установка КРУН и КТП наружной установки на высоте не менее 1 м.

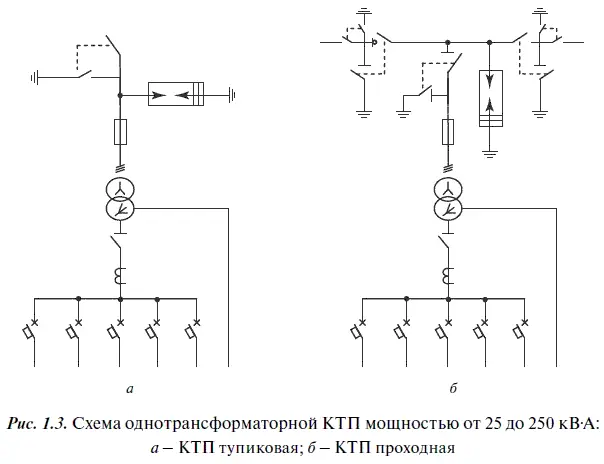

КТП тупикового или проходного типа применяют, в основном, для сельской местности, отдельных населенных пунктов и промышленных объектов сравнительно небольшой мощности. Для примера на рис. 1.3. приведена типовая схема однотрансформаторной КТП наружной установки, служащая для приема электрической энергии напряжением 6-10 кВ с преобразованием ее на напряжение 0,4 кВ.

Кабельные каналы и наземные лотки ОРУ (также как и ЗРУ) должны быть закрыты несгораемыми плитами, а места выхода кабелей из кабельных каналов, туннелей, этажей и переходы между кабельными отсеками должны быть уплотнены несгораемым материалом. Кабели оперативных цепей, цепей управления, релейной защиты и автоматики (РЗиА) и воздухопроводы прокладывают в лотках из железобетонных конструкций без их заглубления в почву или в металлических лотках, подвешенных к конструкциям ОРУ.

При сооружении ОРУ обязательно ограждение.

Следует учесть, что аппараты ОРУ подвержены запылению, загрязнению и колебаниям температуры. При низких температурах и гололеде в ОРУ значительно ухудшается работа приводов, особенно разъединителей и отделителей, что при дистанционном управлении может привести к недовключениям.

К достоинствам ОРУ по сравнению с ЗРУ относятся меньшие объемы строительных работ (из-за отсутствия зданий), стоимость и время их выполнения.

Основные положения по технологическому проектированию ВЛ напряжением 35 кВ и выше изложены в Рекомендациях по технологическому проектированию воздушных линий электропередачи напряжением 35 кВ и выше, утвержденных приказом Минэнерго России от 30 июля 2003 г. № 284.

Ремонт и техническое обслуживание ВЛ осуществляется, как правило, централизованными специализированными бригадами с производственных баз района электрических сетей, при которых должны быть предусмотрены производственные помещения.

Для обеспечения ремонта и технического обслуживания используются передвижные ремонтные мастерские, машины, механизмы, средства малой механизации, такелаж и различные приспособления.

Аварийный запас материалов и оборудования для восстановления ВЛ предусматривается с учетом срока ее службы.

Форма и структура организации ремонта и технического обслуживания ВЛ, предусматриваемые в проекте ВЛ, определяются в соответствии с утвержденной схемой организации эксплуатации энергосистемы или проектом организации эксплуатации предприятия (района) электрических сетей. При этом определяются местоположение производственных баз, состав необходимых помещений, оснащение средствами механизации и транспортом, складами аварийного запаса материалов и оборудования, средствами связи с учетом существующей материальной базы энергопредприятия и перспективных схем организации эксплуатации.

Должна быть предусмотрена технологическая связь между ремонтными бригадами и диспетчерскими пунктами, базами, с которых осуществляется техническое обслуживание, а также между бригадами и отдельными электромонтерами. Технологическая связь предусматривается и для пунктов временного пребывания персонала на трассе ВЛ.

В энергосистеме, на энергопредприятиях и у потребителей, имеющих собственные источники электрической энергии или самостоятельные предприятия электрических сетей, должно быть организовано круглосуточное оперативно-диспетчерское управление согласованной работой энергооборудования и электрических сетей, основными задачами которого являются:

планирование и ведение требуемого режима работы сетей и энергосистем, обеспечивающих энергоснабжение потребителей; в

ыполнение требований к качеству электрической энергии;

производство переключений, пусков и остановов оборудования;

локализация аварий и восстановление нормального режима работы;

предотвращение и ликвидация аварий и отказов при производстве, преобразовании, передаче, распределении и потреблении электрической энергии и др.

Организация оперативно-диспетчерского управления должна осуществляться в соответствии с требованиями действующих правил технической эксплуатации согласно иерархической структуре, предусматривающей распределение функций оперативного контроля и управления между уровнями, а также подчиненность нижестоящих уровней управления вышестоящим.

Для каждого оперативного уровня установлены две категории управления оборудованием и сооружениями: оперативное управление и оперативное ведение.

В оперативном управлении диспетчера (старшего работника из числа оперативного персонала) должны находиться оборудование, линии электропередачи, токопроводы, устройства релейной защиты, аппаратура системы противоаварийной и режимной автоматики, средства диспетчерского и технологического управления, операции с которыми требуют координации действий подчиненного оперативно-диспетчерского персонала и согласованных изменений режимов на нескольких объектах.

В оперативном ведении диспетчера (старшего работника из числа оперативного персонала) должны находиться оборудование, линии электропередачи, токопроводы, устройства релейной защиты, аппаратура системы противоаварийной и режимной автоматики, средства диспетчерского и технологического управления, оперативно-информационные комплексы, состояние и режим которых влияют на располагаемую мощность и резерв электростанций и энергосистемы в целом, режим и надежность сетей, а также на настройку противоаварийной автоматики.

Взаимоотношения персонала различных уровней оперативного управления регламентируются соответствующими положениями и инструкциями, согласованными и утвержденными в установленном порядке.

Все линии электропередачи, оборудование и устройства электрических сетей распределены по уровням оперативно-диспетчерского управления.
