В. Красник - Эксплуатация электрических подстанций и распределительных устройств

Оперативно-диспетчерское управление осуществляется с диспетчерских пунктов и щитов управления, оборудованных средствами диспетчерского и технологического управления и системами контроля, укомплектованных оперативными схемами и оперативно-диспетчерской документацией по списку, утвержденному техническим руководителем.

На каждом диспетчерском пункте, щите управления системы электроснабжения объекта с постоянным дежурством персонала должны быть инструкции по оперативно-диспетчерскому управлению, производству переключений, предотвращению и ликвидации аварий, которые согласовываются с вышестоящим органом оперативно-диспетчерского управления.

В соответствии с требованиями ПТЭ, ведение оперативных переговоров и записей в оперативно-технической документации должно производиться в соответствии с типовыми инструкциями, указаниями и распоряжениями с применением единой общепринятой терминологии.

Управление режимами работы объектов оперативно-диспетчерского управления осуществляется в соответствии с заданным диспетчерским графиком.

При изменении режимных условий (схемы электрической сети, составляющих баланса мощности и др.) диспетчер корректирует диспетчерский график нижестоящего уровня оперативно-диспетчерского управления. Эта коррекция фиксируется диспетчером в оперативно-диспетчерской документации с указанием причины коррекции.

В соответствии с требованиями ПТЭ, диспетчерские пункты всех уровней управления должны быть оснащены автоматизированными системами диспетчерского управления (АСДУ), которые должны обеспечивать решения задач оперативно-диспетчерского управления энергопроизводством, передачей и распределением электрической энергии и тепла и могут функционировать как самостоятельные системы или интегрироваться с АСУ энергосистем или АСУ ТП энергообъектов. Связанные между собой АСДУ разных уровней управления образуют единую иерархическую АСДУ единой энергосистемы в соответствии с иерархией диспетчерского управления.

Для обслуживания ПС предусматриваются производственные помещения в ОПУ, а также используются передвижные ремонтные мастерские. Если ПС является базовой для группы ПС, не имеющих ремонтно-производственной базы, на ней предусматривается ЗВН.

В ОПУ ПС, а также на закрытой ПС (независимо от формы обслуживания) предусматриваются помещения для персонала, осуществляющего ремонт и техническое обслуживание силового оборудования, устройств РЗиА, средств телемеханики, управления и связи. Рабочее место оперативного персонала ПС предусматривается в помещении панелей управления, которое рекомендуется отделять от помещения панелей релейной защиты сплошным ограждением.

При установке автоматических осциллографов в ОПУ предусматривается помещение для обработки осциллограмм.

На ПС, не имеющих ОПУ, для организации рабочего места персонала по оперативному, техническому и ремонтному обслуживанию силового оборудования, средств РЗиА, управления и связи, а также для размещения устройств связи и хранения средств техники безопасности предусматриваются обогреваемые помещения площадью 12–18 м 2.

Помещение для персонала отделяется от помещения, в котором устанавливается оборудование средств связи.

На ПС в КРУЭ для технического и ремонтного обслуживания оборудования с элегазовой изоляцией предусматривают дополнительные помещения площадью до 18 м 2каждое:

для хранения баллонов с элегазом и азотом;

для защитной спецодежды, устройств и приспособлений;

для чистки и обезвреживания защитной спецодежды и приспособлений от продуктов разложения элегаза.

В зале КРУЭ предусматривается монтажно-ремонтная площадка и место для размещения сервисной аппаратуры. Необходимо, чтобы все эти помещения, а также санузел с холодной и горячей водой располагались на одном уровне с залом КРУЭ.

Вентиляция помещений трансформаторов должна быть выполнена таким образом, чтобы разность температур воздуха, выходящего из помещения и входящего в него, не превосходила:

15 °C — для трансформаторов;

30 °C — для реакторов на токи до 1000 А;

20 °C — для реакторов на токи более 1000 А.

Трансформаторы и реакторы являются одним из наиболее массовых типов продукции электромашиностроительных заводов и самым распространенным видом электрооборудования на генерирующих объектах и ПС.

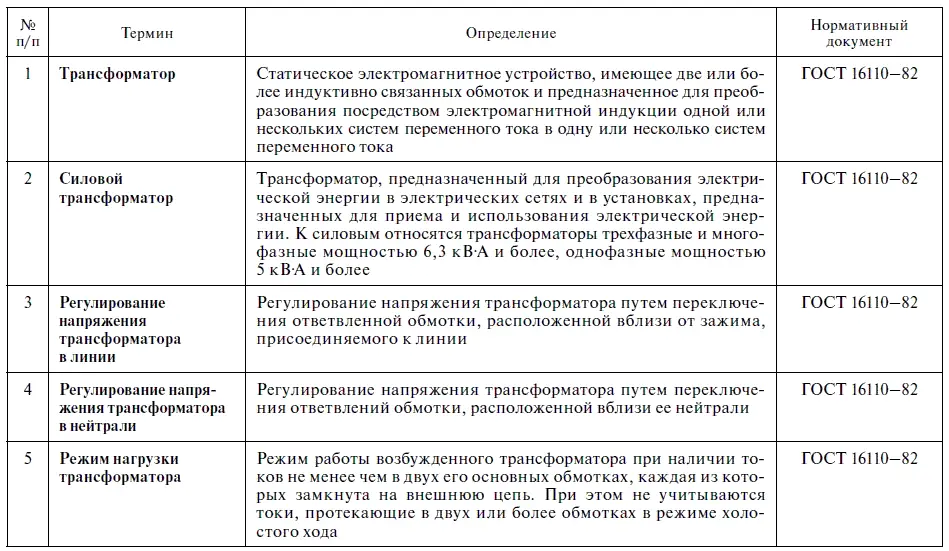

В табл. 2.1. приведены основные термины, относящиеся к этой группе оборудования, и их определения.

Наиболее широкое распространение получили масляные трансформаторы. Основным преимуществом масляных трансформаторов по сравнению с сухими является защищенность их обмоток от внешних воздействий, что повышает надежность работы трансформаторов и упрощает эксплуатационный надзор за ними. Кроме того, по сравнению с сухими масляные трансформаторы имеют сравнительно малое реактивное сопротивление.

Основными параметрами номинального режима работы трансформаторов являются напряжения, токи, частота, которые указываются на заводском щитке, а также номинальная мощность трансформатора (в кВА или МВА).

Трансформаторы рассчитаны на работу при следующих номинальных условиях окружающей среды:

естественно изменяющаяся температура охлаждающего воздуха не более +40 °C и не менее −45 °C при масляно-воздушном охлаждении;

температура охлаждающей воды у входа в охладитель не более +25 °C при масляно-водяном охлаждении;

среднесуточная температура воздуха не более +30 °C.

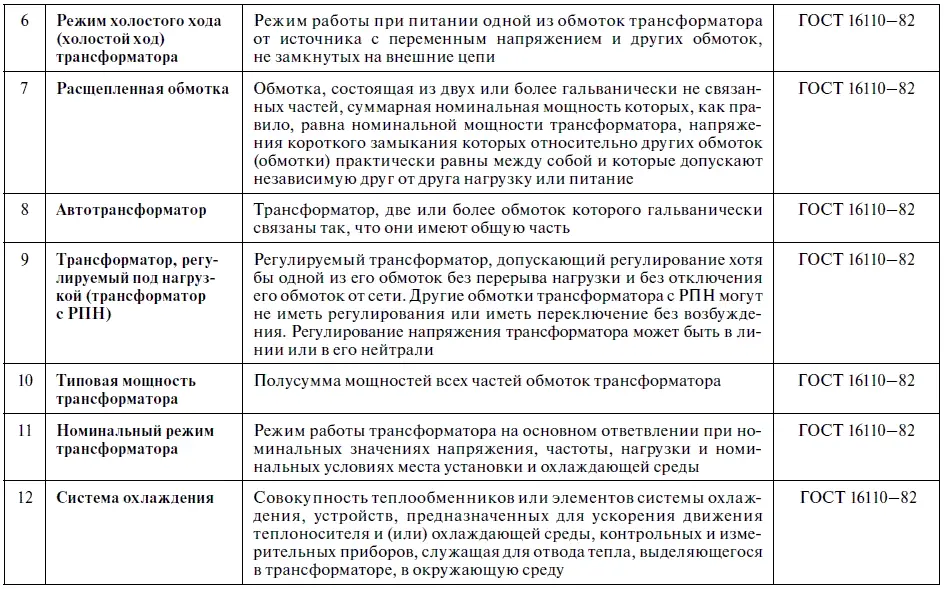

Таблица 2.1

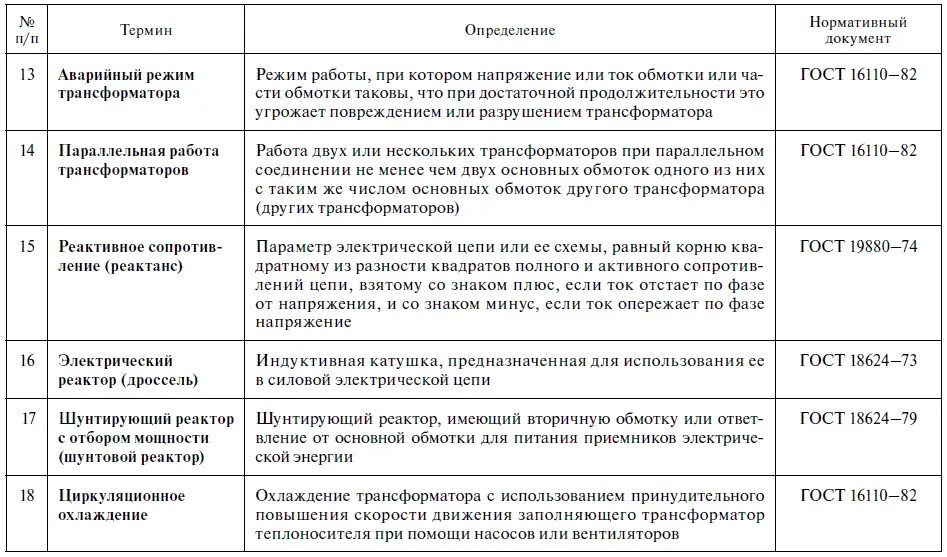

Окончание табл. 2.1

Номинальный ток трансформатора (линейный ток) каждой обмотки 1 лопределяется по ее номинальной мощности S ном(кВА) и номинальному напряжению U ном(кВ):

Обмотки трансформатора могут быть соединены в звезду, при котором фазный ток равен линейному ( I ф= I л), или в треугольник, при котором фазный ток в √3 раз меньше линейного ( I ф= I л/ √3).
