В. Красник - Эксплуатация электрических подстанций и распределительных устройств

Если при наступлении перегрузки у оперативного персонала отсутствуют суточные графики нагрузки и персонал не может воспользоваться графиками нагрузочной способности для определения допустимой перегрузки, рекомендуется пользоваться данными табл. 2.2 и 2.3 — в зависимости от системы охлаждения трансформатора (см. также п. 2.2.4).

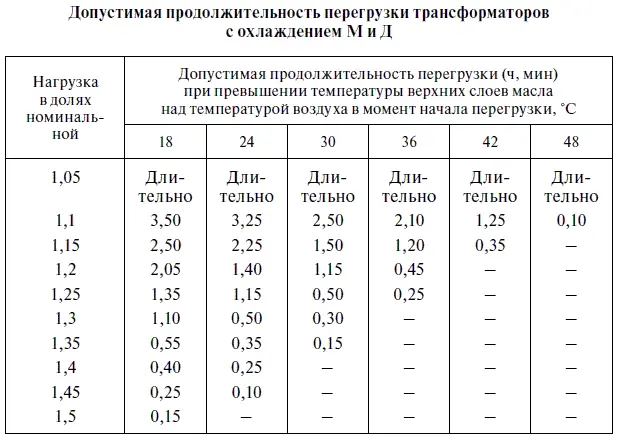

Таблица 2.2

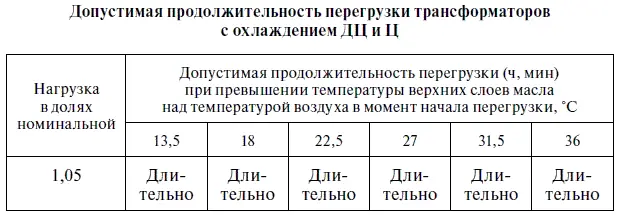

Таблица 2.3

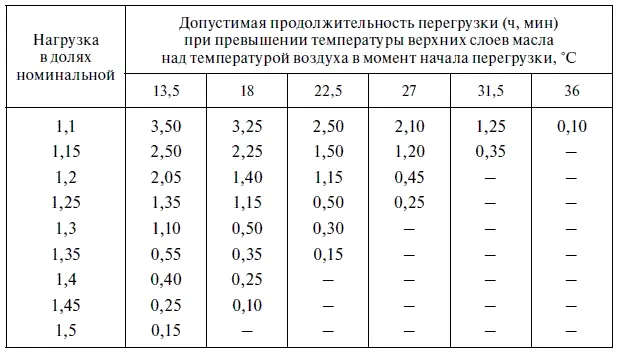

Окончание табл. 2.3

Из этих таблиц следует, что систематические перегрузки, допустимые после нагрузки ниже номинальной, устанавливаются в зависимости от превышения температуры верхних слоев масла над температурой охлаждающей среды, которое определяется не позднее начала наступления перегрузки.

Кроме систематических перегрузок в зимние месяцы года допускаются 1 %-ные перегрузки трансформаторов на каждый процент недогрузки летом, но не более чем на 15 %. Это правило применяется в том случае, если максимум нагрузки не превышал номинальной мощности трансформатора.

Перегрузки по нагрузочной способности и по 1 %-ному правилу могут применяться одновременно при условии, если суммарная нагрузка не превышает 150 % номинальной мощности трансформатора.

При возникновении аварий, например, при выходе из работы одного из параллельно работающих трансформаторов и отсутствии резерва, разрешается аварийная перегрузка оставшихся в работе трансформаторов независимо от длительности и значения предшествующей нагрузки и температуры охлаждающей среды.

При разрешенных аварийных перегрузках форсированный износ изоляции и сокращение ее срока службы считается меньшим злом, чем аварийное отключение потребителей электроэнергии.

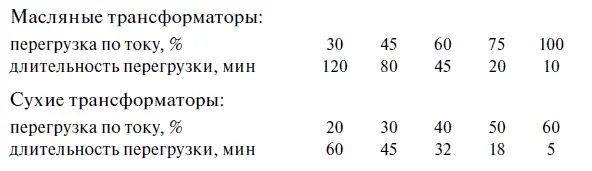

В соответствии с ПТЭ, в аварийных режимах допускается кратковременная перегрузка трансформаторов сверх номинального тока при всех системах охлаждения независимо от длительности и значения предшествующей нагрузки и температуры охлаждающей среды в следующих пределах:

Допускается продолжительная работа трансформаторов (при нагрузке не выше номинальной мощности) при повышении напряжения на любом ответвлении любой обмотки на 10 % сверх номинального напряжения данного ответвления. При этом напряжение на любой из обмоток должно быть не выше наибольшего рабочего напряжения.

Во избежание повреждения трансформаторов и развития аварии величины и время аварийных перегрузок трансформаторов должны находиться под контролем.

За время аварийной перегрузки оперативно-ремонтный персонал должен принять меры по замене поврежденного оборудования резервным, а затем разгрузить перегруженные трансформаторы до номинальной мощности отключением менее ответственных по категории надежности электроснабжения потребителей.

Процесс передачи теплоты, выделяющейся в обмотках, магнитопроводе и стальных деталях конструкции работающего трансформатора в окружающую среду, можно разбить на следующие два этапа:

передача теплоты от обмоток и магнитопровода охлаждающему маслу

и передача теплоты от масла в окружающую среду.

На первом этапе передача теплоты определяется превышением температуры обмоток и магнитопровода над температурой охлаждающего масла; на втором этапе — превышением температуры масла над температурой окружающей среды.

Исходя из этого, условно принято, что охлаждающее устройство масляного трансформатора состоит из двух систем: системы внутреннего охлаждения, которая обеспечивает передачу теплоты на первом этапе охлаждения, и системы наружного охлаждения, которая обеспечивает передачу теплоты на втором этапе.

Элементами системы внутреннего охлаждения являются вертикальные и горизонтальные каналы в обмотках и магнитопроводе, а также специальные трубы и изоляционные щиты, создающие направленную циркуляцию масла по каналам. Все эти элементы находятся внутри бака трансформатора, что делает невозможным осуществление визуального контроля за ними.

В систему наружного охлаждения входят маслоохладители, фильтры, насосы, вентиляторы и другое оборудование, расположенное снаружи трансформатора. За работой этого оборудования ведется систематический контроль.

На ПС применяются трансформаторы с системами охлаждения М, Д, ДЦи Ц.

Система естественного масляного охлаждения ( М) выполняется для трансформаторов небольшой мощности (до 16 МВА) напряжением, как правило, до 35 кВ. В таких трансформаторах тепло, выделенное в обмотках и магнитопроводе, передается маслу, циркулирующему по баку и радиаторам, а затем — окружающему воздуху. Баки таких трансформаторов гладкие с охлаждающими трубами или навесными трубчатыми радиаторами (охладителями). Для лучшей отдачи тепла в окружающую среду бак трансформатора снабжают ребрами, охлаждающими трубами или радиаторами в зависимости от мощности. Каждый радиатор представляет собой самостоятельный узел, присоединяемый своими патрубками к патрубкам бака. Между фланцами патрубков встроены плоские краны, перекрывающие доступ масла в радиатор. Естественное движение нагретых и холодных слоев масла в трансформаторе происходит за счет их разной плотности, то есть за счет гравитационных сил. В окружающую среду теплота передается конвекционными потоками воздуха у поверхности бака и радиаторов, а также излучением. При номинальной нагрузке трансформатора в соответствии с требованиями ПТЭ температура масла в верхних, наиболее нагретых слоях не должна превышать +95 °C.

Система охлаждения Д(масляное охлаждение с дутьем и естественной циркуляцией масла) применяется для более мощных трансформаторов напряжением 35, 110 и 220 кВ. Охлаждение основано на использовании навесных радиаторов, обдуваемых вентиляторами, которые устанавливаются на приваренных к стенке бака консолях. Вентилятор засасывает воздух снизу и обдувает нагретую верхнюю часть труб. Каждый вентилятор состоит из приводного асинхронного двигателя и крыльчатки серии МЦ. Пуск и останов вентиляторов осуществляется автоматически в зависимости от нагрузки и температуры нагрева масла. Включение и отключение двигателей вентиляторов производится автоматически с использованием термометрических сигнализаторов типа ТС-100 и вручную. Ступица крыльчатки имеет шпоночную посадку на вал двигателя, исключающую соскакивание крыльчатки во время работы.
