Для охлаждения Дпомимо перечисленных возможны следующие причины:

в работе находятся не все вентиляторы,

крыльчатки вентиляторов вращаются в обратную сторону.

Для системы охлаждения ДЦхарактерны следующие причины:

рабочее колесо насоса вращается в обратную сторону;

недостаточно число работающих вентиляторов;

крыльчатки вентиляторов вращаются в обратную сторону;

сильно загрязнены поверхности ребер трубок охладителей и т. д.

Если при внешнем осмотре не будет обнаружена неисправность в работе механизмов системы охлаждения, следовательно, причиной повышенного нагрева может явиться неисправность самого трансформатора.

В соответствии с требованием ПУЭ, каждый масляный трансформатор следует устанавливать в отдельной камере, расположенной на первом этаже. Допускается установка масляных трансформаторов на втором этаже, а также ниже уровня пола первого этажа на 1 м в незатопляемых зонах при условии обеспечения возможности транспортирования наружу и удаления масла в аварийных случаях.

Допускается установка в общей камере двух масляных трансформаторов с объемом масла до 3 т каждый, имеющих общее назначение, управление, защиту и рассматриваемых как один агрегат.

Для включения трансформатора в сеть предварительно необходимо проверить:

уровень масла в расширителе и выводах, который должен быть не ниже отметки, соответствующей температуре окружающего воздуха;

состояние пускового устройства оборудования в системе охлаждения;

соответствующее положение указателей переключателей напряжения;

исправность заземляющих разъединителей и оборудования защиты нейтралей;

положение дугогасящего реактора (должен быть отключен), а на ПС без выключателей со стороны ВН — положение коротко-замыкателей (должны быть отключены);

после ремонта трансформатора — отсутствие закороток, защитных заземлений на трансформаторе и его оборудовании, чистоту рабочих мест.

Если трансформатор находился в резерве (ручном или автоматическом), то его допускается включать в работу без предварительного осмотра. Осмотр резервных трансформаторов и проверка их готовности к немедленному включению производится при очередных осмотрах работающего оборудования.

Трансформатор включается в сеть обычно со стороны питания, то есть со стороны ВН. Включение часто сопровождается броском тока намагничивания, что фиксируется резким отклонением стрелки амперметра.

Следует знать, что максимальный ток намагничивания в несколько раз превышает номинальный ток трансформатора. Поскольку обмотки трансформатора рассчитаны на прохождение токов КЗ, значения которых больше максимально возможных токов намагничивания, имеющих затухающий характер, то броски тока намагничивания для трансформатора не представляют какой-либо опасности. Поэтому для устранения ложных срабатываний дифференциальной защиты трансформатора она отстраивается от токов намагничивания.

На ПС напряжением 110–220 кВ с упрощенными схемами (без выключателей со стороны ВН) включать трансформатор под напряжение рекомендуется разъединителями.

После включения трансформатора в сеть на нем устанавливается нагрузка в зависимости от нагрузки на шинах ПС, вплоть до номинальной нагрузки. Трансформаторы с охлаждением М и Д разрешается включать под номинальную нагрузку при температуре масла не ниже минус 25 °C. Если температура верхних слоев масла окажется ниже минус 25 °C, ее следует повысить включением трансформатора только на ХХ или под нагрузку не более 40–50 % номинальной.

В аварийных ситуациях указанных ограничений не придерживаются и включают трансформаторы на номинальную нагрузку при любой температуре. Возникающий при этом значительный перепад температуры между маслом и обмотками из-за высокой вязкости холодного масла не приводит к повреждению трансформатора, но ускоряет процесс старения изоляции, то есть приводит к ее форсированному износу.

Повышение вязкости масла в зимнее время учитывается при включении не только самого трансформатора, но и охлаждающих устройств. Циркуляционные насосы, погруженные в воду, надежно работают при температуре перекачиваемого масла не ниже минус 20–25 °C. Поэтому у трансформаторов с охлаждением ДЦи Црекомендуется включать насосы лишь после предварительного нагрева масла до указанной выше температуры. В остальных случаях насосы принудительной циркуляции масла должны включаться в работу одновременно с включением трансформатора в сеть и постоянно находиться в работе независимо от его нагрузки.

Вентиляторы охладителей при низких температурах воздуха включаются в работу позже, когда температура масла достигнет 45 °C.

При системе охлаждения Ддопускается работа трансформатора с отключенными устройствами воздушного дутья только при нагрузке 0,5 номинальной независимо от температуры масла. Отсюда следует, что вентиляторы дутья должны находиться в работе, если нагрузка трансформатора S ≥ S номили если температура верхних слоев масла ≥ 55 °C.

Отключение вентиляторов дутья должно производиться при снижении температуры масла до 50 °C, если нагрузка трансформатора меньше номинальной.

Трансформаторы с охлаждением ДЦмогут эксплуатироваться только при работающих вентиляторах дутья, насосах циркуляции масла и с включенной сигнализацией о прекращении подачи масла и остановке вентиляторов обдува.

Следует иметь в виду, что при остановленном охлаждении отвод теплоты потерь в трансформаторе не обеспечивается, даже если он без нагрузки. В этом случае в режиме ХХ трансформатор может находиться не более 30 мин, а с номинальной нагрузкой — не более 10 мин. Время работы трансформатора под нагрузкой ниже номинальной может быть продлено до 1 ч, если у трансформаторов мощностью до 250 МВА температура верхних слоев масла не достигла 80 °C, а у трансформаторов мощностью выше 250 МВ-А — 75 °C.

Поэтому во избежание резкого возрастания разности температур по истечении этого времени и невозможности восстановления необходимых условий охлаждения трансформатор должен быть разгружен.

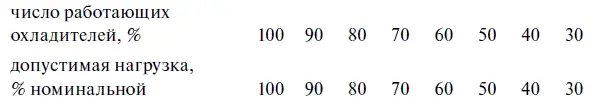

Нагрузка трансформаторов с системами охлаждения ДЦи Цпри отключении части охладителей должна быть уменьшена пропорционально числу отключенных охладителей, а именно:

Контроль за нагрузками трансформатора ведется по амперметрам, на шкалах которых нанесены красные риски, соответствующие номинальным нагрузкам обмоток. Нанесение рисок на стеклах приборов не допускается из-за возможных ошибок при отсчете.
