с системами охлаждения Ми Д— при любой отрицательной температуре воздуха;

с системами охлаждения ДЦи Ц— при температуре окружающего воздуха не ниже минус 25 °C. При более низких температурах трансформатор должен быть предварительно прогрет включением на нагрузку до 0,5 номинальной без запуска системы циркуляции масла, которая должна быть включена в работу только после увеличения температуры верхних слоев масла до минус 25 °C.

В аварийных режимах допускается включение трансформаторов на полную нагрузку независимо от температуры окружающего воздуха (трансформаторов с системами охлаждения НДЦ, НЦ— в соответствии с заводскими инструкциями).

Принудительная циркуляция масла в системах охлаждения должна быть непрерывной независимо от нагрузки трансформатора.

Количество включаемых и отключаемых охладителей основной и резервной систем охлаждения ДЦ( НДЦ), Ц( НЦ), условия работы трансформаторов с отключенным дутьем системы охлаждения Допределяются заводскими инструкциями.

Эксплуатация трансформаторов и реакторов с принудительной циркуляцией масла допускается лишь при включенной в работу системе сигнализации о прекращении циркуляции масла, охлаждающей воды и работы вентиляторов обдува охладителей.

При включении масловодяной системы охлаждения Ц( НЦ) в первую очередь должен быть пущен маслонасос. Затем при температуре верхних слоев масла выше 15 °C включается водяной насос. Отключение водяного насоса производится при снижении температуры верхних слоев масла до 10 °C, если иное не предусмотрено заводской документацией.

Давление масла в маслоохладителях должно превышать давление циркулирующей воды не менее чем на 10 кПа (0,1 кгс/см 2) при минимальном уровне масла в расширителе трансформатора.

Должны быть предусмотрены меры для предотвращения замораживания маслоохладителей, насосов, водяных магистралей.

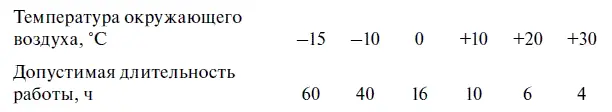

Для трансформаторов с системами охлаждения Д при аварийном отключении всех вентиляторов допускается работа с номинальной нагрузкой в зависимости от температуры окружающего воздуха в течение следующего времени:

Для трансформаторов с системами охлаждения ДЦ и Ц допускается:

при прекращении искусственного охлаждения работа с номинальной нагрузкой в течение 10 мин или режим холостого хода (ХХ) в течение 30 мин, если по истечении указанного времени температура верхних слоев масла не достигла 80 °C; для трансформаторов мощностью свыше 250 МВА допускается работа с номинальной нагрузкой до достижения указанной температуры, но не более 1 ч;

при полном или частичном отключении вентиляторов или при прекращении циркуляции воды с сохранением циркуляции масла продолжительная работа со сниженной нагрузкой при температуре верхних слоев масла не выше 45 °C.

Указанные требования действительны, если в инструкциях заводов-изготовителей не оговорены иные.

На трансформаторах с системой охлаждения Д электродвигатели вентиляторов должны систематически включаться при температуре масла 55 °C или токе, равном номинальному, независимо от температуры масла. Отключение электродвигателей вентиляторов производится при снижении температуры верхних слоев масла до 50 °C, если при этом ток нагрузки менее номинального.

Основными задачами обслуживания систем охлаждения являются наблюдение за работой и технический уход за оборудованием системы охлаждения.

Осмотр системы охлаждения производится одновременно с осмотром трансформатора. При осмотре проверяется целость всей системы охлаждения, то есть отсутствие течей масла; работа радиаторов (на ощупь определяется степень их нагрева); работа охладителей системы охлаждения ДЦпо их нагреву и по показаниям манометров, установленных вблизи патрубков маслоперекачивающих насосов; работа адсорбционных фильтров — ощупыванием рукой; состояние креплений трубопроводов, охладителей, насосов и вентиляторов; работа вентиляторов — по отсутствию вибраций, скрежета и задеваний крыльчаток за кожух.

При осмотре шкафов автоматического управления охлаждением проверяется отсутствие нагрева и коррозии контактов, а также повреждений изоляции токоведущих частей аппаратуры, уплотнение днищ и дверей шкафов от проникновения в них пыли и влаги.

Внеочередной осмотр автоматических выключателей в шкафах следует производить после каждого отключения ими тока КЗ. Также следует осматривать контакты коммутационной аппаратуры после автоматического отключения электродвигателей вентиляторов и насосов.

Технический уход за устройствами систем охлаждения включает в себя устранение обнаруженных при осмотре неисправностей, замену износившихся деталей (лопаток насосов, лопастей вентиляторов, подшипников), чистку охладителей и вентиляторов, смазку подшипников, контроль сопротивления изоляции электродвигателей.

При уходе за охладителями системы охлаждения Цвыполняются периодические очистки труб и водяных камер от ила и других отложений на поверхностях охлаждения.

Исправность схем питания двигателей охлаждения и действие АВР проверяются по графику не реже 1 раза в месяц.

Эффективность работы систем охлаждения в целом проверяется по температуре верхних слоев масла в трансформаторе. При исправном охлаждении максимальные температуры масла не должны превышать в трансформаторах:

с охлаждением Ми Д— 95 °C;

с охлаждением ДЦпри мощности до 250 МВА включительно — 80 °C и при мощности выше 250 МВА — 75 °C;

с охлаждением Цтемпература масла на входе в маслоохладители — 70 °C.

За максимальную температуру масла в данном случае принимается температура масла под крышкой бака, измеренная при работе трансформатора с номинальной нагрузкой в течение 10–12 ч для трансформаторов с охлаждением Ми Д, и в течение 6–8 ч — для трансформаторов с охлаждением ДЦпри неизменной температуре охлаждающего воздуха, равной 40 °C.

В эксплуатации при номинальной нагрузке трансформатора температура верхних слоев масла редко достигает максимального значения.

Возможны следующие причины повышения нагрева масла для систем охлаждения Ми Д:

закрыты или не полностью открыты плоские краны радиаторов; из верхних коллекторов радиаторов не выпущен воздух при заполнении радиаторов маслом;

сильно загрязнены наружные поверхности радиаторов.
