Трансформаторы с таким охлаждением могут работать при полностью отключенном дутье, если нагрузка не превышает 100 % номинальной, а температура верхних слоев масла не более 55 °C, а также независимо от нагрузки при отрицательных температурах окружающего воздуха и температуре масла не выше 45 °C. Максимально допустимая температура масла в верхних слоях при работе трансформатора с номинальной нагрузкой составляет 95 °C.

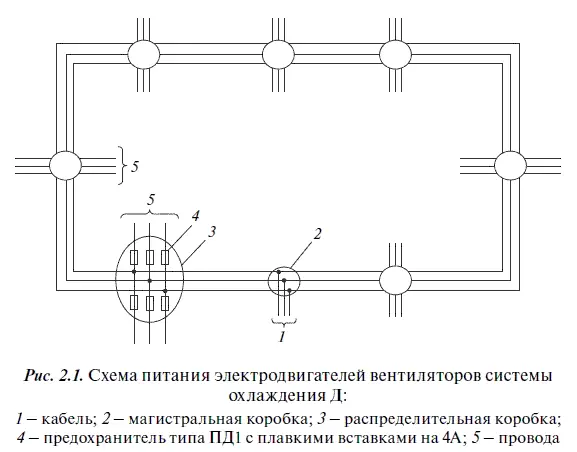

На рис. 2.1 приведена схема питания электродвигателей вентиляторов.

Система охлаждения ДЦ(масляное охлаждение с дутьем и принудительной циркуляцией масла через воздушные охладители) применяется для охлаждения трансформаторов наружной установки мощностью 63 МВА и более напряжением 110 кВ и выше. Эта система основана на применении масляно-воздушных охладителей с принудительной циркуляцией масла и форсированным обдувом ребристых труб охладителей воздухом. Охладители состоят из тонких ребристых трубок, обдуваемых снаружи вентилятором, и комплектуются бессальниковыми центробежными насосами серии ЭЦТ и тихоходными вентиляторами типа НАП-7,4. Электронасосы, встроенные в маслопроводы, создают непрерывную принудительную циркуляцию масла через охладители. Благодаря высокой скорости циркуляции масла, большой поверхности охлаждения и интенсивному дутью охладители обладают большой теплоотдачей и компактностью. Такая система охлаждения позволяет значительно уменьшить габаритные размеры трансформаторов. Охладители могут устанавливаться вместе с трансформатором на одном фундаменте или на отдельных фундаментах рядом с баком трансформатора. С целью повышения эффективности теплообмена у крупных трансформаторов масло подается по специальным трубам к определенным частям обмоток, в результате чего создается направленная циркуляция масла по охлаждающим каналам. Для охлаждающих устройств с направленной циркуляцией масла через обмотки трансформаторов применяются насосы с экранированным статором типа ЭЦТЭ. Управление охлаждением автоматическое и ручное. Схема автоматического управления обеспечивает включение основной группы охладителей при включении трансформаторов в сеть, увеличение интенсивности охлаждения включением дополнительного охладителя при достижении номинальной нагрузки или заданной температуры масла в трансформаторе, включение резервного охладителя при аварийном отключении любого работающего, отключение вентиляторов обдува без остановки циркуляционных насосов. Шкафы управления охлаждением оборудованы постоянно включенной сигнализацией о прекращении циркуляции масла, остановке вентиляторов дутья, включении резервного охладителя, переключении питания двигателей системы охлаждения от резервного источника при исчезновении напряжения или его понижении в сети.

Система охлаждения Ц(масляно-водяное охлаждение трансформаторов с принудительной циркуляцией масла) применяется для трансформаторов наружной и внутренней установки. Эта система принципиально устроена так же, как и система охлаждения ДЦ, но в отличие от последней охладители в этой системе состоят из трубок, по которым циркулирует вода, а между трубками движется масло. Температура масла на входе в маслоохладитель не должна превышать 70 °C. Данная система компактна и из-за большей интенсивности теплообмена от масла к воде, чем от масла к воздуху, обладает высокой надежностью и тепловой эффективностью. Однако применение охлаждения Цвозможно лишь при наличии мощного источника водоснабжения. Для трансформаторов наружной установки охладители размещают в помещении с положительной температурой. Кроме того, в зимнее время предусматриваются меры по предотвращению замерзания воды в маслоохладителях, насосах, водяных магистралях, например, слив воды из охладителей при отключении трансформатора, отепление охладителей и др. С целью исключения подсосов воды в масло при образовании неплотностей и трещин в трубах, по которым циркулирует вода, маслонасосы устанавливают перед маслоохладителями. С этой же целью избыточное давление масла в маслоохладителе поддерживают выше давления воды не менее чем на 0,2 МПа (2 Н/см 2). В системах охлаждения Цимеются приборы для контроля температуры, расхода и давления масла и воды, для очистки масла и воды, а также аппаратура управления охлаждением и различные сигнальные устройства. Эта система охлаждения эффективна, но имеет сложное конструктивное исполнение и поэтому применяется для мощных трансформаторов (160 МВА и выше).

При ручном управлении включение системы охлаждения производится после включения трансформатора в сеть в следующей последовательности: сначала включают в работу масляный насос и проверяют циркуляцию масла в маслоохладителе, затем подают охлаждающую воду и проверяют соотношение давлений воды и масла. При необходимости регулируют давление воды. Маслоохладители в системе масловодяного охлаждения снижают температуру масла на 10–15 °C и способны поддерживать температуру верхних слоев масла на уровне 50–55 °C. Поэтому подачу охлаждающей воды в маслоохладители производят при температуре не ниже 15 °C. Циркуляцию воды прекращают при понижении температуры масла до 10 °C. Отключение масловодяного охлаждения производят после отключения трансформатора от сети в следующей последовательности: сначала прекращают доступ воды в маслоохладитель, а затем отключают маслонасос.

В соответствии с требованиями ПТЭ, при номинальной нагрузке трансформатора температура верхних слоев масла должна быть не выше (если заводами-изготовителями в заводских инструкциях не оговорены иные температуры):

у трансформаторов с системой масляного охлаждения с дутьем и принудительной циркуляцией масла ( ДЦ) — 75 °C;

с системами масляного охлаждения ( М) и масляного охлаждения с дутьем ( Д) — 95 °C;

у трансформаторов с системой масляного охлаждения с принудительной циркуляцией масла через водоохладитель ( Ц) температура масла на входе в маслоохладитель должна быть не выше 70 °C.

На трансформаторах и реакторах с системами масляного охлаждения ДЦ, направленной циркуляцией масла в обмотках ( НДЦ), Ц, направленной циркуляцией масла в обмотках и принудительной через водоохладитель ( НЦ) устройства охлаждения должны автоматически включаться (отключаться) одновременно с включением (отключением) трансформатора (реактора).

На номинальную нагрузку включение трансформаторов допускается:
