Контроль за напряжением, подведенным к трансформатору, и напряжением его вторичных обмоток ведется по вольтметрам, измеряющим напряжением на шинах.

Превышение напряжения на трансформаторе сверх номинального допускается в небольших пределах, а именно: длительно на 5 % при нагрузке не более номинальной и на 10 % при нагрузке не более 25 % номинальной. При этом линейное напряжение на любой обмотке не должно превышать наибольшего рабочего напряжения для данного класса напряжения трансформатора:

Превышение этих значений напряжения приводит к насыщению магнитопровода, резкому увеличению тока и потерь ХХ, что, в свою очередь, повлечет перегрев стальных конструкций магнитопровода.

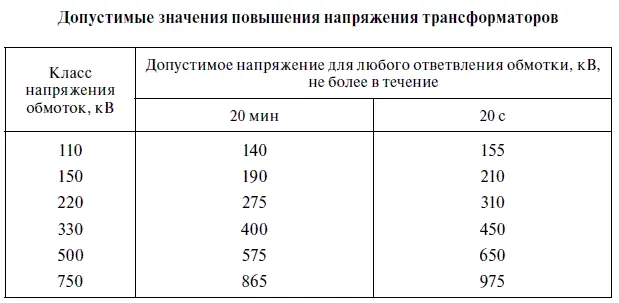

Превышение рабочих напряжений трансформаторов и реакторов 110 кВ и выше допускают лишь кратковременно. Например, в табл. 2.4 приведены допустимые значения повышения напряжения и длительность его воздействия.

Таблица 2.4

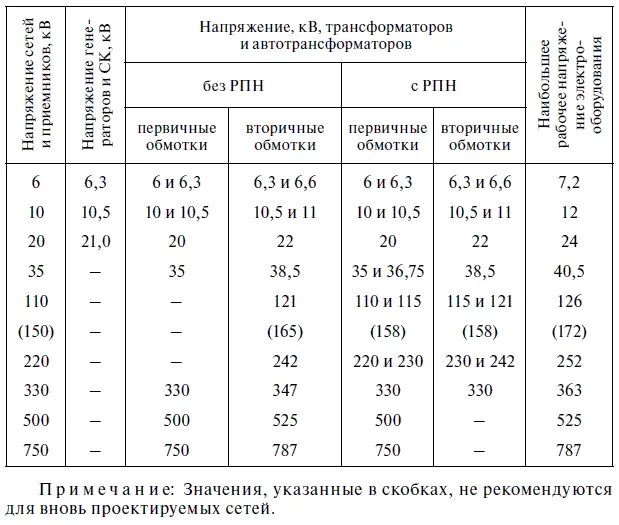

В табл.2.5 приведены номинальные междуфазные напряжения трехфазного тока свыше 1000 В (ГОСТ 721—97).

Таблица 2.5

Окончание табл. 2.5

Контроль за тепловым режимом трансформатора заключается в периодических измерениях температуры в верхних слоях масла в баках. Измерения производятся при помощи стеклянных термометров, погруженных в специальные гильзы на крышках трансформаторов, дистанционных термометров сопротивления и термометров манометрического типа — термосигнализаторов. На крышке трансформатора устанавливаются по два термосигнализатора с переставными контактами. Контакты одного из них используются для управления системой охлаждения, другого — для сигнализации и отключения трансформатора при превышении допустимых температур масла.

Периодические осмотры трансформаторов (реакторов), в соответствии с требованиями ПТЭ, должны производиться в следующие сроки:

главных понижающих трансформаторов ПС с постоянным дежурством персонала — 1 раз в сутки;

остальных трансформаторов электроустановок с постоянным и без постоянного дежурства персонала — 1 раз в месяц;

на трансформаторных пунктах — не реже 1 раза в месяц.

Внеочередные осмотры трансформаторов (реакторов) производятся:

после неблагоприятных погодных воздействий (гроза, резкое изменение температуры, сильный ветер и др.);

при работе газовой защиты на сигнал, а также при отключении трансформатора (реактора) газовой или (и) дифференциальной защитой.

При осмотре проверяются внешнее состояние трансформаторов и их систем охлаждения, устройств РПН, устройств защиты масла от окисления и увлажнения, фарфоровых и маслонаполненных вводов, защитных разрядников на линейных вводах и в нейтрали, кранов, фланцев и люков, а также резиновых прокладок и уплотнений (они не должны набухать и выпучиваться), отсутствие течей масла и уровень его в расширителях, целость и исправность приборов (термометров, манометров, газовых реле), маслоуказателей, мембран выхлопных труб, исправность заземления бака трансформатора, наличие и исправность средств пожаротушения, маслоприемных ям и дренажей, состояние надписей и окраски трансформаторов. Осматриваются контакты соединения и указатели, контролирующие их перегрев.

На слух проверяется гул трансформатора, а также отсутствие звуков электрических разрядов.

В закрытых камерах трансформаторов проверяется исправность кровли, дверей и вентиляционных проемов.

При нормальной работе вентиляции помещения разность температур входящего снизу и выходящего сверху воздуха не должна превышать 15 °C при номинальной нагрузке трансформатора.

Отключение трансформатора от сети, как правило, производят со стороны нагрузки (НН и СН) выключателями, а затем со стороны питания (ВН). На ПС с упрощенной схемой (без выключателей со стороны ВН) отключение трансформаторов от сети следует производить отделителями после отключения выключателей со стороны нагрузки.

В соответствии с требованиями ПТЭ, трансформатор (реактор) должен быть аварийно выведен из работы:

при сильном неравномерном шуме и потрескивании внутри трансформатора;

ненормальном и постоянно возрастающем нагреве трансформатора при нагрузке ниже номинальной и нормальной работе устройств охлаждения;

выбросе масла из расширителя или разрыве диафрагмы выхлопной трубы;

течи масла с понижением его уровня ниже уровня масломерного стекла.

Трансформаторы выводятся из работы также при необходимости немедленной замены масла по результатам лабораторных анализов.

Параллельная работа трансформаторов (автотрансформаторов) разрешается при следующих условиях:

группы соединения обмоток одинаковы. Параллельная работа трансформаторов, принадлежащих к разным группам соединения обмоток, невозможна по причине того, что между вторичными обмотками одноименных фаз соединяемых трансформаторов появляется разность напряжений, обусловленная углом сдвига между векторами вторичных напряжений;

соотношение мощностей трансформаторов не более 1:3. Это вызвано тем, что даже при небольших перегрузках трансформаторы меньшей мощности будут больше загружаться в процентном отношении, особенно в том случае, если они имеют меньшие напряжения КЗ ( u к);

коэффициенты трансформации отличаются не более чем на +0,5 %;

и котличаются не более чем на ±10 %;

произведена фазировка трансформаторов.

Для выравнивания нагрузки между параллельно работающими трансформаторами с различными напряжениями КЗ допускается в небольших пределах изменение коэффициента трансформации путем переключения ответвлений при условии, что ни один из трансформаторов не будет перегружен.

Во избежание значительных величин уравнительного тока, которые возникают при включении трансформаторов на параллельную работу, разность вторичных напряжений должна быть минимальной.

Напряжение КЗ является постоянной величиной для каждого трансформатора, зависящей от его конструкции. При работе трансформаторов под нагрузкой необходимо равенство этих напряжений. Это требование объясняется тем, что нагрузка между трансформаторами распределяется прямо пропорционально напряжениям КЗ. Неравенство напряжений КЗ приводит к недогрузке одного параллельно работающего трансформатора и перегрузке другого. Если два трансформатора номинальной мощности S 1и S 2имеют различные напряжения КЗ u к1и u к2соответственно, то распределение общей нагрузки S между ними определяется по следующей формуле:
