В. Красник - Эксплуатация электрических подстанций и распределительных устройств

Персонал потребителя, обслуживающий трансформаторы, обязан поддерживать соответствие между напряжением сети и напряжением, устанавливаемым на регулировочном ответвлении.

Электрические сети 35 кВ и ниже работают с изолированной нейтралью обмоток трансформаторов или заземлением через дугогасящие реакторы, сети 110 кВ и выше — с эффективным заземлением нейтралей обмоток трансформаторов.

При необходимости компенсации емкостных токов в сетях 6, 10 и 35 кВ на ПС устанавливаются дугогасящие заземляющие реакторы с плавным или ступенчатым регулированием индуктивности. На напряжении 6 и 10 кВ дугогасящие реакторы подключаются к нейтральному выводу отдельного трансформатора, подключаемого к сборным шинам через выключатель. Количество и мощность дугогасящих реакторов 6-10 кВ определяются на основании данных энергосистемы.

На напряжении 35 кВ дугогасящие реакторы присоединяются, как правило, к нулевым выводам соответствующих обмоток трансформаторов через развилку из разъединителей, позволяющую подключать их к любому из трансформаторов.

Последствия от замыкания на землю в зависимости от вида электросети, значения емкостных токов и способы выполнения защит различны.

Так, в сетях с изолированной нейтралью однофазное замыкание на землю не вызывает КЗ, поскольку в месте замыкания проходит ток малой величины, обусловленный емкостью двух фаз на землю. Значительные емкостные токи компенсируются включением в нейтраль трансформатора дугогасящего реактора. В результате компенсации остается малый ток, который не в состоянии поддерживать горение дуги в месте замыкания, поэтому поврежденный участок не отключается. Однофазное замыкание на землю сопровождается повышением напряжения на неповрежденных фазах до линейного, а при замыкании через дугу возможно возникновение перенапряжений, распространяющихся на всю электрически связанную сеть. Для предохранения трансформаторов в сетях с изолированной нейтралью или с компенсацией емкостных токов от воздействия повышенных напряжений изоляцию их нейтралей выполняют на тот же класс напряжения, что и изоляцию линейных вводов. При таком уровне изоляции не требуется применения средств защиты нейтралей, кроме вентильных разрядников, включаемых параллельно дугогасящему реактору.

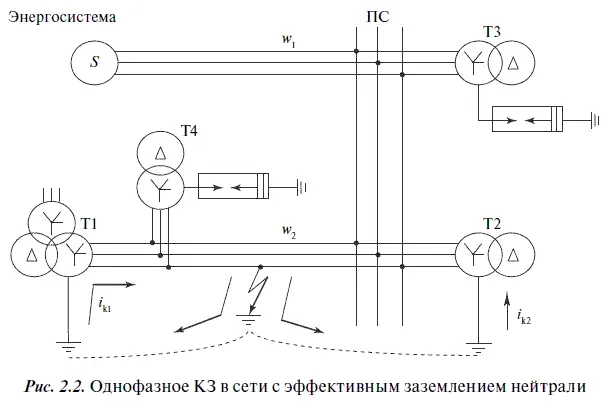

В сетях с эффективным заземлением нейтрали однофазное замыкание на землю приводит к КЗ, что видно из рис. 2.2.

Ток КЗ проходит от места повреждения по земле к заземленным нейтралям трансформаторов Т1 и Т2, распределяясь обратно пропорционально сопротивлениям ветвей. Защита от замыкания на землю отключает поврежденный участок. Через трансформаторы Т3 и Т4 ток однофазного КЗ не проходит, поскольку их нейтрали не имеют глухого заземления.

Однофазное замыкание на землю является причиной наибольшего числа повреждений в электросетях (по статистике — до 80 % случаев всех КЗ), и оно считается тяжелым видом повреждения. Поэтому для его предотвращения (снижения возможности возникновения) принимают специальные меры, например, такие как частичное разземление нейтралей трансформаторов. Эта мера не касается автотрансформаторов, поскольку они рассчитаны для работы с обязательным заземлением концов общей обмотки.

Число заземленных нейтралей на каждом участке по возможности выбирается минимальным и должно определяться расчетом. Основными требованиями к защите заземленных участков являются требования к релейной защите по поддержанию на определенном уровне токов замыкания на землю и обеспечение защиты изоляции разземленных нейтралей от перенапряжений. Последнее требование тем более важно, что все отечественные трансформаторы 110–220 кВ имеют пониженный уровень изоляции нейтралей.

При неполнофазных отключениях (включениях) ненагруженных трансформаторов с изолированной нейтралью, то есть когда коммутационная аппаратура (выключатели, разъединители или отделители) оказывается включенной не тремя, а двумя или даже одной фазой, переходный процесс сопровождается кратковременными перенапряжениями. Надежной защитой от таких процессов является применение вентильных разрядников.

На практике, помимо воздействия кратковременных перенапряжений, нейтрали трансформаторов могут оказаться под воздействием фазного напряжения промышленной частоты, которое опасно как для изоляции трансформатора, так и для разрядника в его нейтрали. Опасность усугубляется еще тем, что такое напряжение может длительно оставаться незамеченным при неполнофазных режимах коммутации выключателями, разъединителями и отделителями ненагруженных трансформаторов, а также при аварийных режимах.

При неполнофазном включении ненагруженного трансформатора, то есть при пофазной коммутации, его электрическое и магнитное состояние изменяется. Если включение трансформатора осуществляется со стороны обмотки, соединенной в звезду, то при наличии двух фаз напряжение на нейтрали и на отключенной фазе будет равно половине фазного. Если подать напряжение по одной фазе, то все обмотки трансформатора и его нейтраль будут находиться под напряжением включенной фазы. Во избежание негативных последствий и предупреждения аварии неполнофазный режим должен быть немедленно устранен.

В идеале наилучшей мерой защиты в таких случаях является глухое заземление нейтралей обмоток трансформаторов. Поэтому перед включением или отключением от сети трансформаторов 110–220 кВ, у которых нейтраль защищена вентильными разрядниками, следует наглухо заземлять нейтраль включаемой или отключаемой обмотки, если к тем же шинам или к питающей линии не подключен другой трансформатор с заземленной нейтралью.

Глухое заземление нейтрали трансформатора облегчает процессы отключения и включения намагничивающих токов, вследствие чего дуга при отключении трансформатора горит менее интенсивно и быстро гаснет.

Отключение заземляющего разъединителя в нейтрали трансформатора, работающего с разземленной нейтралью, следует производить сразу же после включения и проверки полнофазного включения коммутационного аппарата. Не допускается длительно оставлять нейтраль заземленной. Заземлением нейтрали изменяется распределение токов нулевой последовательности и нарушается селективность действия защит от однофазных замыканий на землю.

В настоящее время широкое распространение получили упрощенные схемы питания от одиночных и двойных проходящих линий 110–220 кВ. Число присоединяемых к ним трансформаторов может достигать 4–5. Если к такой линии присоединены два и более трансформаторов, то целесообразно хотя бы у одного из них иметь глухое заземление нейтрали, что позволит в случае неполнофазной подачи напряжения на линию вместе с подключенными к ней трансформаторами избежать появления опасных напряжений на изолированных нейтралях других трансформаторов. На линейных вводах всех подключенных к линии трансформаторов образуется симметричная трехфазная система напряжений, при которой напряжение на изолированной нейтрали трансформатора будет равно нулю.
