В. Красник - Эксплуатация электрических подстанций и распределительных устройств

Выравнивание нагрузки в данном случае можно достичь путем изменения коэффициента трансформации за счет повышения вторичного напряжения недогруженного трансформатора. Однако при этом возрастают потери от уравнительного тока, вследствие чего данный способ в эксплуатации нерентабелен.

Оптимальное использование установленной мощности трансформаторов возможно лишь при равенстве напряжений КЗ. Однако в эксплуатации допускается включение трансформаторов на параллельную работу с 10 %-ным отклонением U кв сторону увеличения или уменьшения, что связано с конструкцией трансформаторов (размерами обмоток) и технологией их изготовления.

Группы соединения обмоток в ряде случаев могут быть изменены путем перемаркировки выводов и соответствующего присоединения к ним шин. В противном случае необходимо вскрывать трансформатор для изменения группы соединения его обмоток.

На практике важной проблемой является определение экономически целесообразного числа параллельно включенных трансформаторов.

На ПС с двумя и более трансформаторами целесообразно иметь на параллельной работе такое число трансформаторов, при котором активные потери ХХ всех включенных трансформаторов и активные потери КЗ будут наименьшими.

Потери ХХ Р х— величина постоянная, не зависящая от нагрузки трансформатора.

Потери КЗ Р кзависят от нагрузки и изменяются пропорционально квадрату тока, возрастая от нуля до полных потерь пропорционально росту нагрузки соответственно от нуля до номинальной мощности.

При возрастании нагрузки к n параллельно включенным трансформаторам подключают еще один трансформатор, если

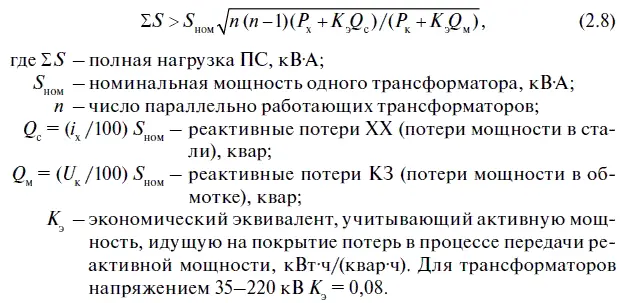

при снижении нагрузки отключают один из трансформаторов, если

Формулы (2.7) и (2.8) применимы только для однотипных трансформаторов одинаковой мощности. При наличии на ПС неоднотипных трансформаторов различной мощности пользуются кривыми приведенных потерь, которые строят на одной координатной плоскости для каждого трансформатора и для нескольких одновременно включенных трансформаторов.

Для того чтобы отключение по экономическим соображениям части трансформаторов не отразилось на надежности электроснабжения, выводимые в резерв трансформаторы снабжаются устройствами АВР. Исходя из необходимости сокращения числа оперативных переключений частота вывода трансформатора в резерв по экономическим соображениям не должна превышать 2–3 раз в сутки.

В соответствии с требованиями ПТЭ, устройства РПН должны быть в работе, как правило, в автоматическом режиме. Их работа должна контролироваться по показаниям счетчиков числа операций. Для автоматического управления РПН снабжаются блоками автоматического регулирования коэффициента трансформации (АРКТ).

Допускается дистанционное переключение РПН с пульта управления, если колебания напряжения в сети находятся в пределах, удовлетворяющих требования потребителей. Переключения под напряжением вручную (с помощью рукоятки) не разрешаются.

Устройство РПН приводится в действие дистанционно со щита управления ключом или кнопкой и автоматически от устройств автоматического регулирования напряжения. Предусмотрено также переключение приводного механизма РПН специальной рукояткой или с помощью кнопки, располагаемой в шкафу (местное управление).

Местное управление является вспомогательным, и к нему прибегают только при ремонте.

Один цикл переключения РПН выполняется за 3-10 с. Процесс переключения сигнализируется красной лампой, которая загорается в момент подачи импульса и горит до тех пор, пока механизм не закончит цикл переключения с одной ступени на другую.

Переключающие устройства РПН трансформатора разрешается включать в работу при температуре верхних слоев масла выше минус 20 °C (для наружных резисторных устройств РПН) и выше минус 45 °C — для устройств РПН с токоограничивающими реакторами, а также для переключающих устройств с контактором, расположенным на опорном изоляторе вне бака трансформатора и оборудованным устройством искусственного подогрева.

Наиболее распространенным способом регулирования напряжения на шинах ПС является переключение ответвлений на трансформаторах. С этой целью, как правило, у обмоток ВН трансформатора, имеющих меньший рабочий ток, предусматриваются регулировочные ответвления и специальные переключатели ответвлений, при помощи которых изменяют число включенных в работу витков w , увеличивая или уменьшая коэффициент трансформации, равный

K ВН-HН= U ВН/ U НН= w ВН/ w НН. (2.9)

Переключения секции витков производят на работающем трансформаторе под нагрузкой устройством РПН или на отключенном от сети трансформаторе устройством переключения без возбуждения (ПБВ).

Трансформаторы большой мощности с устройством ПБВ имеют до 5 ответвлений для получения 4-х ступеней напряжения относительно номинального (±2×2,5 %) U ном.

Применяют различные трехфазные и однофазные переключатели ответвлений, что зависит от напряжения трансформатора, числа ступеней регулирования и его исполнения.

Класс изоляции устройств РПН соответствует классу изоляции СН трансформатора.

В качестве других способов регулирования напряжения трансформатора применяются специальные последовательные регулировочные трансформаторы.

Различают продольное регулирование, при котором напряжение сети изменяется только по величине без изменения фазы, и поперечное регулирование, при котором напряжение изменяется только по фазе. На крупных ПС системного значения возникает необходимость в регулировании напряжения и по величине, и по фазе, которое осуществляется специальными агрегатами продольно-поперечного регулирования. При этом в схему вводятся два напряжения, одно из которых совпадает с напряжением сети, а другое сдвинуто на 90°.

Устройства РПН состоят из переключателя (или избирателя), контактора, токоограничивающего реактора (или резистора) и приводного механизма.

Реактор и избиратель (ввиду того что на его контактах дуги не возникает) обычно размещают в баке трансформатора, а контактор помещают в отдельном масляном баке, чтобы не допускать разложения масла электрической дугой в трансформаторе.
