Опасность для бетонных стоек реактора представляет влага, которую бетон быстро впитывает, в результате чего его сопротивление снижается в 2–3 раза. В нормальных условиях работы такое снижение сопротивления для реактора не опасно, но при КЗ по отсыревшему бетону произойдет перекрытие между витками, поскольку на реакторе в это время будет большое падение напряжения с последующим возможным перекрытием реактора.
Сопротивление изоляции обмоток реактора относительно шпилек или верхних фланцев опорных изоляторов должно быть не менее 1 Мом; его проверяют мегаомметром 1000–2500 В.
Опорные изоляторы испытывают повышенным напряжением промышленной частоты.
Все испытания проводят одновременно с ремонтом оборудования присоединения.
В аварийных режимах бетонные реакторы могут допускать следующие кратковременные перегрузки:

5.6. Обслуживание силовых и контрольных кабелей
Кабельная линия электропередачи (КЛ) — это линия электропередачи, выполненная одним или несколькими кабелями, уложенными непосредственно в землю, кабельные каналы, трубы, на кабельные конструкции (ГОСТ 24291—90).
Кабельный ввод — это элемент конструкции, снабженный отверстиями, обеспечивающими ввод кабелей в низковольтное комплектное устройство (ГОСТ 22789—94), или это кожух, предназначенный для защиты концевых муфт кабеля (СТ МЭК 50(461)—84).
Кабельная обмотка (обмотка) — это покров из наложенных по винтовой спирали лент, нитей, проволок или прядей (ГОСТ 15845—80).
Кабельная оболочка (оболочка) — это непрерывная металлическая или неметаллическая трубка, расположенная поверх сердечника и предназначенная для защиты его от влаги и других внешних воздействий (ГОСТ 15845-80).
Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для устройства КЛ.
Контрольные кабели предназначены для создания цепей контроля, сигнализации, дистанционного управления. Контрольные кабели содержат от 4 до 37 медных или алюминиевых жил с относительно небольшой площадью сечения (от 0,75 до 10 мм 2) и, следовательно, могут быть использованы для передачи небольшой мощности. Их выпускают на переменное напряжение до 660 В или постоянное — до 1000 В.
ПС получают питание, как правило, по маслонаполненным КЛ 110–220 кВ. Питание потребителей электрической энергии от ПС обычно осуществляется по КЛ 6-10 кВ. Вторичные цепи управления, сигнализации, защиты и блокировки выполняются контрольными кабелями.
На территории ПС кабели прокладывают в земле, траншеях, туннелях, а при прокладке над землей — в лотках. Внутри зданий и сооружений кабели прокладывают по специальным конструкциям, в коробах и шахтах.
Кабель состоит из медных или алюминиевых токоведущих жил, изоляции (отделяющей токоведущие жилы друг от друга и от земли), защитной оболочки для защиты от внешних воздействий.
В зависимости от числа жил кабели бывают одно-, двух-, трех-, четырех- и пятижильные; контрольные кабели изготовляются многожильными при малом сечении жил.
Отрезки кабелей соединяют между собой при помощи соединительных муфт. В РУ концы кабелей оконцовывают концевыми муфтами или заделками.
Кабельные муфты обеспечивают полную изоляцию, герметизацию и защиту кабелей от механических воздействий. По своему назначению они бывают концевые, соединительные, ответвительные и переходные и используются при всех классах напряжения: низкого — до 1 кВ, среднего — от 6 до 35 кВ и высокого — свыше 35 кВ.
Изоляция кабеля выполняется из специальных сортов бумаги, пропитываемой минеральным маслом с канифолью. Изоляция контрольных кабелей может быть бумажной, резиновой, поливинилхлоридной и полиэтиленовой.
Поверх изоляции кабеля накладываются защитные оболочки, изготовляемые из свинца, алюминия и поливинилхлорида, для защиты от проникновения влаги и вредных веществ. От механических воздействий кабель защищен стальными лентами или проволоками, а от коррозии — битумными покровами.
В маслонаполненных кабелях (для кабелей напряжением 110 кВ и выше) масло находится под избыточным давлением. Применяются кабели низкого давления (0,0245—0,2394 МПа) в свинцовой оболочке с центральным маслопроводящим каналом и кабели высокого давления (1,08—1,57МПа), три фазы которых находятся в стальном трубопроводе с маслом.
Поддержание требуемых избыточных давлений в кабелях низкого давления обеспечивается маслом из баков давления, размещаемых в расчетных точках КЛ, а в кабелях высокого давления и КЛ в целом — автоматическими маслоподпитывающими установками.
За работой маслоподпитывающих устройств и герметичностью всей масляной системы необходимо систематическое наблюдение, осуществляемое с помощью устройств сигнализации давления масла, которое обеспечивает регистрацию и передачу сигналов о понижении или повышении давления масла сверх допустимых пределов.

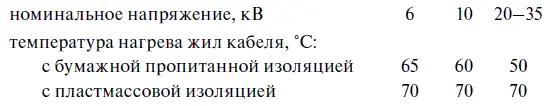

В зависимости от рабочего напряжения и вида изоляции кабеля установлены следующие максимально допустимые температуры нагрева токоведущих жил:

Для маслонаполненных кабелей 110 и 220 кВ эта величина составляет 70 °C.
Длительно допустимые нагрузки силовых кабелей определяются в зависимости от температуры среды, в которой проложен кабель, и условий прокладки. Эти значения табулированы в действующих ПУЭ.

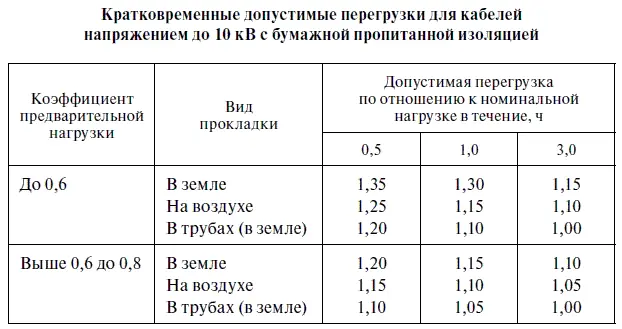

Могут допускаться кратковременные перегрузки кабелей. Так, для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией, несущих нагрузки меньше номинальных, допускаются кратковременные перегрузки, приведенные в табл. 5.1.
Таблица 5.1

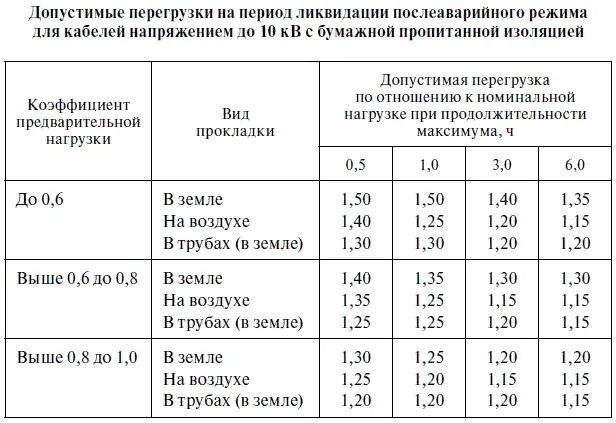

На время ликвидации послеаварийного режима для кабелей допускается перегрузка, указанная в табл. 5.2.
Таблица 5.2

В общем случае на время ликвидации послеаварийного режима для кабелей с полиэтиленовой изоляцией допускается перегрузка до 10 %, а для кабелей с поливинилхлоридной изоляцией — до 15 % номинальной продолжительностью не более 6 ч в сутки в течение 5 суток, если нагрузка в остальные периоды времени этих суток не превышала номинальной.
Для маслонаполненных КЛ 110–220 кВ, проложенных в земле и засыпанных естественным грунтом, вынутым из траншеи, перегрузка допускается при условии, что температура жил не превышает 80 °C, при этом длительность непрерывной перегрузки не должна быть более 100 ч.
