При осмотрах открыто проложенных кабелей проверяют отсутствие механических повреждений брони, вмятин, крутых изгибов, вспучивания оболочек, следов вытекания мастики, наличие антикоррозийных покрытий брони, защищенность соединительных муфт стальными или асбоцементными плитами на силовых кабелях, правильность раскладки кабелей на опорных конструкциях, состояние самих конструкций, концевых муфт и заделок, отсутствие нагрева наконечников жил и выплавлений алюминиевых шин в местах контактных соединений с наконечниками.

При осмотре кабелей в кабельных полуэтажах ПС проверяют также исправность цепей освещения и вентиляции, достаточность средств пожаротушения, состояние несгораемых перегородок и уплотнений кабелей в местах прохода их в другие помещения, отсутствие посторонних предметов и горючих материалов, наличие маркировки кабелей.

При осмотрах концевых муфт маслонаполненных кабелей проверяют отсутствие подтеков масла через уплотнения, подтеков на питающих маслопроводах, отсутствие трещин в местах паек, трещин и сколов фарфоровых покрышек, целостность заземляющих спусков.

Исправность концевых муфт проверяется на слух. В случае обнаружения звуков разряда или перекрытий в концевых муфтах КЛ должна выводиться в ремонт.

Проверяют уровень масла в маслоподпитывающих баках, исправность вентилей, отсутствие утечек масла из баков, правильность установки стрелок на электроконтактных манометрах — датчиках сигнализации о падении давления в кабеле в случае утечки масла. Снижение уровня масла в баках и отклонение стрелок манометра в сторону уменьшения давления при отсутствии повреждений концевых муфт свидетельствуют о появлении утечек масла из кабеля, что может привести к аварийному выходу кабеля из строя.

Для защиты брони и оболочек кабеля от разрушающего действия блуждающих токов и агрессивных почв маслонаполненные КЛ оборудуются установками катодной поляризации. От установки катодной защиты оболочкам кабелей сообщается отрицательный потенциал, что предотвращает их электролитическую и электрохимическую коррозию.

Для выявления и устранения слабых мест в изоляции кабеля проводят их профилактические испытания повышенным напряжением постоянного тока.

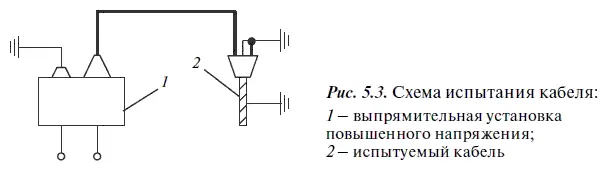

Широкое распространение получил метод испытания отключенных от сети и заземленных на время испытаний КЛ при помощи имеющихся на ПС стационарных испытательных установок, показанных на рис. 5.3.

Для испытаний с одной из фаз снимают заземление и к ней подключают испытательную установку. Две другие жилы кабеля остаются заземленными. Затем испытывается по такой же схеме изоляция всех жил.

Значения испытательных напряжений и время выдержки под напряжением для кабелей разных номинальных напряжений с бумажной пропитанной изоляцией должны быть следующими:

Состояние кабеля оценивается током утечки, а также характером его изменения и ассиметрией тока по фазам.

При удовлетворительном состоянии изоляции ток утечки в момент роста напряжения резко увеличивается за счет заряда емкости кабеля, а затем быстро спадает у кабелей 6-10 кВ с бумажной пропитанной изоляцией до значения менее 300 мкА, у кабелей 20–35 кВ — до 800 мкА.

При наличии дефекта ток утечки спадает медленно и даже может возрасти.

Фиксирование тока утечки (запись) производится на последней минуте испытаний. Причем абсолютное его значение не может рассматриваться как браковочный показатель, поскольку оно зависит от длины КЛ, температуры кабеля, состояния концевых муфт и др.

Ассиметрия (разница значений токов утечки по фазам кабелей с неповрежденной изоляцией) должна быть не более 50 %.

Дефектная изоляция, как правило, пробивается в момент подъема напряжения, при этом испытательная установка автоматически отключается от броска тока.

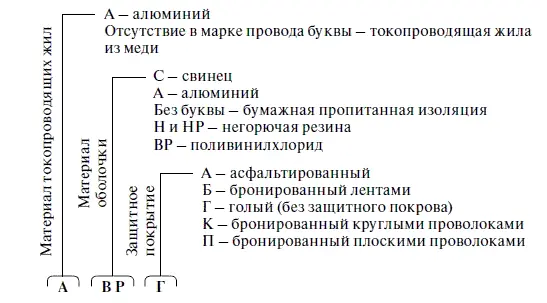

Силовые и контрольные кабели имеют буквенные обозначение. В качестве примера дана расшифровка буквенного обозначения кабеля марки АВРГ:

Буква К, поставленная в начале марки или после обозначаемой жилы, обозначает контрольный кабель .

Терминология, определения и классификация РУ приведены в гл. 1.

РУ содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА, средства учета и измерения.

РУ различаются:

по месту расположения — ОРУ и ЗРУ;

по выполнению секционирования — с одной секцией сборных шин (без секционирования), с двумя и более секциями, с секционированием сборных шин и обходным устройством;

по числу систем сборных шин — с одной и с двумя системами сборных шин;

по структуре схемы — радиального и кольцевого типа.

Структура кольцевого типа удобнее радиальной в плане развития системы энергоснабжения, потому что отличается следующими признаками:

схема выполнена в виде кольца с ответвлениями присоединений и подводов питания;

отключение каждого присоединения осуществляется двумя или тремя выключателями;

отключение одного выключателя никак не отражается на питание присоединений;

при повреждениях (КЗ или отключениях) на РУ выходит из строя лишь незначительная часть системы;

разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.

Согласно требованиям действующих ПУЭ, электрооборудование, токоведущие части и изоляторы, крепления, ограждения, несущие конструкции, изоляционные и другие расстояния должны быть выбраны и установлены таким образом, чтобы:

вызываемые нормальными условиями работы электроустановки усилия, нагрев, электрическая дуга или другие сопутствующие ее работе явления (искрение, выброс газов и т. п.) не могли привести к повреждению оборудования и возникновению КЗ или замыкания на землю, а также причинить вред обслуживающему персоналу;

при нарушении нормальных условий работы электроустановки была обеспечена необходимая локализация повреждений, обусловленных действием КЗ;

при снятом напряжении с какой-либо цепи относящиеся к ней аппараты, токоведущие части и конструкции могли подвергаться безопасному осмотру, замене и ремонтам без нарушения нормальной работы соседних цепей;
