В соответствии с этим принципом отдельные устройства релейной защиты (например, УРЗ-1—УРЗ-13) функционально связаны между собой практически только общей логикой действий. Причем каждое устройство релейной защиты для локализации повреждения может воздействовать только на коммутационные аппараты того объекта, на котором это устройство установлено.

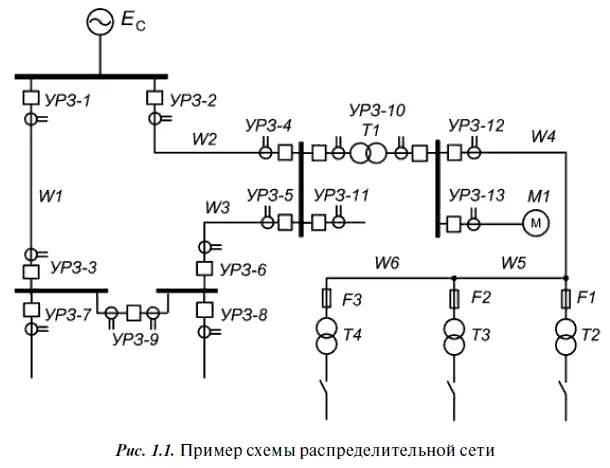

Система релейной защиты, как правило, включает в себя устройства, разные не только по принципам выявления повреждений, но и по способам воздействия на контролируемый объект. Так, единой логике действий должны подчиняться как сложнейшие многофункциональные устройства релейной защиты, воздействующие на выключатели и другие аппараты управления, так и простейшие защитные устройства (например, предохранители), в которых функции выявления и коммутации поврежденной электрической цепи совмещены. На рис. 1.1 предохранители F1, F2, F3 показаны в цепях питания трансформаторов Т2—Т4.

В некоторых случаях устройства релейной защиты формируют лишь световые и звуковые сигналы, а отделение поврежденного элемента от исправной части электрической сети может производиться вручную оперативным персоналом.

Согласованность действий устройств, расположенных на значительных расстояниях друг от друга, как правило, достигается за счет определенных параметров срабатывания (без применения физических каналов связи). Эти параметры, в основном, определяют точность и эффективность действия всей системы релейной защиты. В свою очередь, это определяет живучесть электроэнергетических систем и степень риска развития аварийных ситуаций при возникновении повреждений.

Логические связи действуют в любых условиях и не подвержены воздействию внешних электрических и электромагнитных помех. Во многом благодаря этому свойству релейная защита имеет высочайшую степень надежности.

Селективность — это свойство релейной защиты, характеризующее ее способность выявлять и отделять от электрической сети только поврежденные элементы. Другими словами, селективность — это избирательность действия.

Средства релейной защиты могут обладать абсолютной или относительной селективностью.

Быстродействие — это свойство релейной защиты, характеризующее скорость выявления и отделения от сети поврежденных элементов. Быстродействие показывает, насколько быстро средства релейной защиты реагируют на возникновение тех или иных видов повреждений.

Показателем быстродействия является время срабатывания защиты — это интервал времени от момента возникновения повреждения до момента отделения от сети поврежденного элемента. Наиболее быстродействующие защиты имеют время срабатывания t C3= = 0,04-0,10 с. Медленные защиты могут иметь время срабатывания до нескольких секунд.

От релейной защиты не во всех случаях требуется высокое быстродействие. При возникновении некоторых ненормальных режимов достаточно дать предупредительный сигнал дежурному персоналу. На энергетических объектах без постоянного дежурного персонала производится отключение неисправного оборудования, но обязательно с выдержкой времени [3].

Чувствительность — это свойство, характеризующее способность релейной защиты выявлять повреждения в конце установленной для нее зоны действия в минимальном режиме работы энергосистемы. Другими словами, защита должна чувствовать те виды повреждений и ненормальных режимов, на которые она рассчитана, в любых состояниях работы защищаемой электрической системы.

Показателем чувствительности является коэффициент чувствительности, который для максимальных защит (реагирующих на возрастание контролируемой величины) определяется как отношение минимально возможного значения сигнала, соответствующего отслеживаемому повреждению, к установленному на защите параметру срабатывания (уставке).

Например, коэффициент чувствительности максимальной токовой защиты линии электропередачи, работающей в сети с глухозаземленной нейтралью, определяется так:

В ряде случаев оценивается также чувствительность к повреждениям на соседнем (следующем по отношению к источнику) защищаемом объекте (т. е. в режиме дальнего резервирования).

Надежность — это свойство, характеризующее способность релейной защиты действовать правильно и безотказно при всех видах повреждений и ненормальных режимов, для устранения которых она предназначена, и не действовать в нормальных условиях, а также при таких повреждениях и нарушениях нормального режима, при которых действие данной защиты не предусмотрено [3]. Иными словами, надежность — это свойство релейной защиты, характеризующее ее способность выполнять свои функции в условиях эксплуатации, ремонта, хранения и транспортировки.

Показателями надежности являются время безотказной работы и интенсивность отказов — количество отказов за единицу времени.

Так как неправильно действующая защита может сама служить причиной возникновения аварий, ее надежность должна быть обеспечена в достаточно высокой степени. Например, для защит линий электропередачи предельно допустимым считается один отказ за десять лет работы, а для защит генераторов — один отказ за несколько сотен лет.

Наиболее тяжелыми видами повреждений любой энергосистемы являются КЗ. Самыми тяжелыми и разрушительными из них являются трехфазные КЗ (рис. 1.2, а). При расчете токов КЗ, как правило, вводят определенные допущения [6]. Так, обычно не учитывают переходное сопротивление в месте КЗ и активную составляющую внутреннего сопротивления генератора, а сопротивления всех трех фаз считают одинаковыми. С учетом таких допущений трехфазное КЗ является симметричным, то есть E A= Е В= E C= Е Ф ; I А= I B= I С.

Ток трехфазного КЗ:

где x г— внутреннее индуктивное сопротивление генератора (активным обычно пренебрегают);

r Ли х Л— соответственно, активное и индуктивное сопротивления линии.

Меньшую опасность с точки зрения устойчивости параллельной работы генераторов представляют двухфазные КЗ (рис. 1.3, а ). При таком КЗ ток в неповрежденной фазе практически отсутствует ( I A ≈ 0), а в поврежденных фазах токи равны по величине ( Í B= − Í C, рис. 1.3, б ). Ток двухфазного КЗ:
