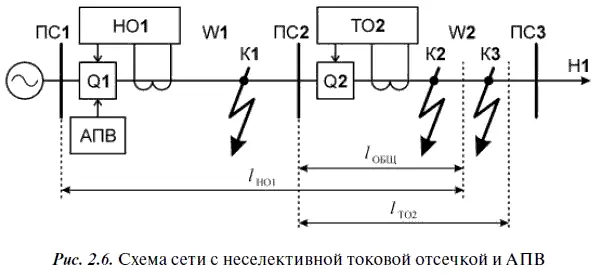

При КЗ на линии W1 (точка К1) под действием неселективной отсечки НО1 будет отключена линия W1. Устройство АПВ повторно включит линию, и, если КЗ оказалось устойчивым (не ликвидировалось за время действия АПВ), неселективная отсечка НО1 вновь отключит линию W1. Количество включений линии W1 (обычно одно) ограничивается устройством АПВ.

Ток срабатывания неселективной токовой отсечки выбирается по условию ее надежного срабатывания в тех зонах, где трехфазные КЗ вызывают снижение напряжения до значений, при которых нарушается устойчивая работа энергосистемы [5]:

где U C MIN— междуфазное напряжение питающей энергосистемы в минимальном режиме ее работы, которое можно принять равным 0,9–0,95 номинального;

Z C MIN— сопротивление энергосистемы в минимальном режиме работы до места установки неселективной отсечки; k З— коэффициент запаса, k З= 1,1–1,2;

k 0— коэффициент, учитывающий допустимое снижение напряжения при трехфазных КЗ; в приближенных расчетах для обеспечения динамической стойкости синхронных генераторов k 0 ≥ 1,5, синхронных электродвигателей — k 0≥ 1,0 [4, 5].

Кроме этого, необходимо, чтобы при КЗ в общей зоне действия отсечек на линии W2 собственное время срабатывания отсечки ТО2 не превышало время срабатывания неселективной отсечки НО1.

Максимальные токовые защиты (МТЗ) — это токовые защиты максимального типа, селективность действия которых обеспечивается выбором различных выдержек времени срабатывания.

Как правило, МТЗ используются в электрических сетях с односторонним питанием. Они устанавливаются в начале каждого контролируемого объекта со стороны источника питания (рис. 2.7).

Выдержки времени срабатывания защит должны нарастать по мере приближения к источнику питания: t С31> t C32 > t C33 > t C3H4.

При КЗ на линии W3 (например, в точке КЗ) токи в линиях от источника до точки КЗ увеличатся и все три обтекаемые током КЗ защиты MT31—MT33 могут начать действовать. Среди перечисленных защит МТЗЗ имеет наименьшую выдержку времени и поэтому срабатывает первой, отключая только поврежденную линию W3. Остальные защиты вернутся в исходное состояние, так и не успев сработать.

При КЗ на линии W2 (в точке К2) током КЗ обтекаются защиты МТЗ1 и МТЗ2. Из них меньшей выдержкой времени обладает МТЗ2. Именно она должна сработать первой и отключить поврежденную линию W2.

При КЗ на линии W1 должна сработать защита МТЗ1.

Ток срабатывания МТЗ выбирается исходя из следующих условий.

Во-первых, ток срабатывания должен быть больше максимального рабочего тока, чтобы защита не действовала при нормальной работе системы:

I C3 MAX> I АБ МАХ.

Во-вторых, ток возврата защиты должен быть больше тока самозапуска в послеаварийном режиме работы системы, чтобы защита возвращалась в исходное положение после селективного отключения поврежденного оборудования другой защитой:

I ВЗ> I СЗП.

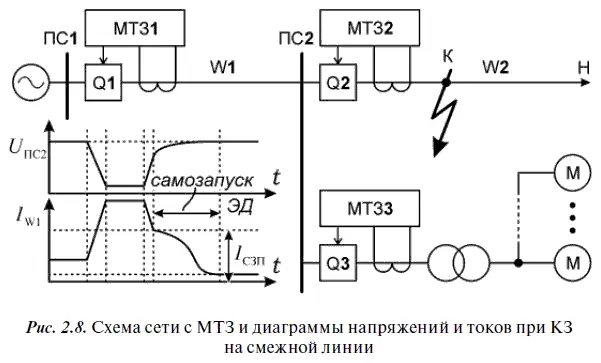

Так, при КЗ в начале линии W2 (рис. 2.8) токи в местах установки защит МТЗ1 и МТЗ2 увеличиваются, токовые реле этих защит срабатывают и реле времени начинают отсчет установленных на них выдержек времени. Одновременно снижается напряжение на шинах подстанции ПС2 и двигатели М, также питающиеся от шин этой подстанции, затормаживаются. Часть из них при этом отключается, другая часть в соответствии с технологическими требованиями остается подключенной к сети. После отключения линии W2 защитой МТЗ2 начинается процесс самозапуска этих двигателей, при котором ток в месте установки МТЗ1 равен току самозапуска электродвигателей. В этих условиях необходимо, чтобы МТЗ1 все же вернулась в исходное состояние, прервав отсчет времени.

Учитывая, что ток срабатывания защиты и ток ее возврата связаны коэффициентом возврата ( k в= I BЗ/ I С), а также используя коэффициент запаса k З, второе условие можно переписать в виде:

Для реле РТ-40, РТ-80, РТ-90 k З= 1,1–1,2, k В= 0,8–0,85 [4].

Если максимальное значение тока самозапуска неизвестно, его можно определить приближенно на основании коэффициента самозапуска, показывающего, во сколько раз ток самозапуска больше максимального рабочего тока. Тогда:

Здесь I СЗи k СЗП— соответственно ток самозапуска электродвигателей в месте установки защиты и коэффициент самозапуска.

Выдержки времени срабатывания МТЗ при каскадном соединении линий должны возрастать по мере приближения к источнику питания (см. рис. 2.7):

где t СЗ H4— время срабатывания собственной защиты нагрузки;

Δ t — ступень селективности; при использовании электромеханических реле времени Δ t = 0,4–0,6 с.

Полная звезда (трехфазная трехрелейная схема, рис. 2.9; k CX = 1) применяется редко, так как в сетях 6-35 кВ при двойных замыканиях на землю она может приводить к неселективному отключению поврежденных линий. Чувствительность такой защиты, установленной на трансформаторах 110 кВ и выше, необходимо искусственно снижать, не допуская действия защиты при внешних однофазных КЗ. В сетях 110 кВ и выше обычно используют дистанционную защиту [5].

Неполная звезда (двухфазная двухрелейная или трехрелейная схема, рис. 2.10) используется для защиты в электрических сетях 6-35 кВ, то есть в сетях с изолированной или компенсированной нейтралью, где не может быть однофазных КЗ. Для уменьшения вероятности неселективных отключений при двойных замыканиях на землю ТТ во всей сети устанавливают на одноименных фазах (обычно А и С). На трансформаторах со схемами соединения обмоток «звезда/треугольник» (Y/Δ) и «треугольник/звезда» (Δ/Y), а также на линиях, питающих такие трансформаторы, следует использовать трехрелейную схему [5]: при двухфазном КЗ на стороне низшего напряжения (НН) трансформатора ток КЗ в одной из фаз на стороне высшего напряжения (ВН) будет в два раза выше, чем в двух других. В одном из трех случаев двухфазных КЗ этой фазой будет являться фаза B, не охваченная защитой, и чувствительность защиты снизится в два раза. Для повышения чувствительности в этом случае в обратный провод двухфазной схемы следует включить дополнительное реле KA3 (показано пунктиром на рис. 2.10).
