А. Булычев - Релейная защита в распределительных электрических Б90 сетях

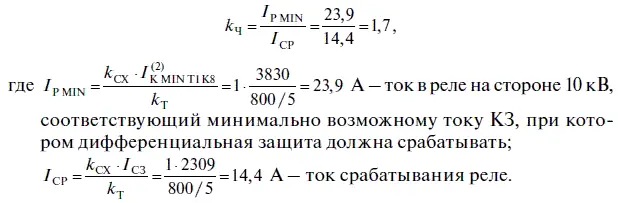

Как видно, значение коэффициента чувствительности меньше допустимого ( k Ч< 2). Поэтому простая токовая дифференциальная отсечка не может быть использована.

Проверяется возможность использования дифференциальной защиты с насыщающимися промежуточными трансформаторами без торможения (на основе реле РНТ-565).

Определяется максимальное значение первичного тока небаланса, приведенное к стороне 35 кВ (при предварительных расчетах принимается Δ f ВЫР= 0):

I НБ= (1 × 1 × 0,1 + 0,09) × 1460 = 277 А.

Здесь значение k АПЕР= 1, так как в реле РНТ-565 влияние апериодических составляющих в первичном токе на ток небаланса значительно снижено за счет насыщающихся промежуточных ТТ.

Значение первичного тока срабатывания защиты (приведенное к стороне 35 кВ) по условию отстройки от тока небаланса:

I C3= 1,3 × 277 = 360 А.

По условию отстройки от броска тока намагничивания при включении:

I C3= k O × I 1BH= 1,3 × 165 = 215 А.

Здесь k O— коэффициент отстройки защиты от броска тока намагничивания (при выполнении защиты на реле РНТ-565 принимается равным 1,3 [4]).

Оба условия будут выполнены, если принять: I C3= 360 А (218 % среднего номинального тока трансформатора).

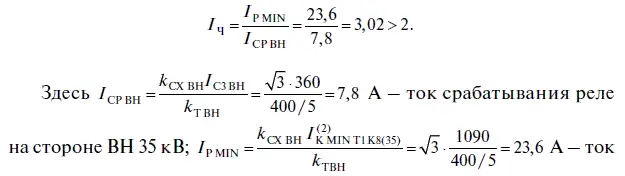

Проверяется чувствительность. Коэффициент чувствительности:

в реле на стороне ВН 35 кВ, соответствующий минимальному току КЗ, при котором дифференциальная защита должна срабатывать.

Требования по чувствительности при предварительных данных выполняются.

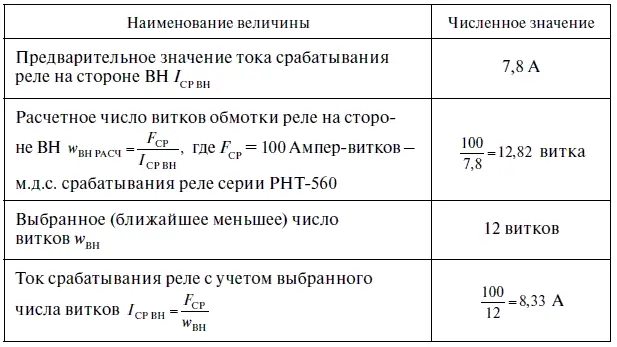

Определяется число витков обмоток реле (табл. 3.9).

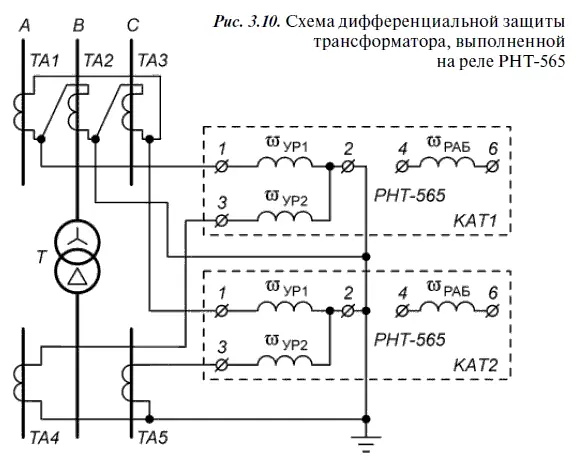

Плечо защиты с большим вторичным током (сторона 10 кВ) можно принять за основную сторону и подключить к рабочей (дифференциальной) обмотке реле. Однако подключение может быть произведено только к уравнительным обмоткам реле (рис. 3.10).

Чувствительность дифференциальной защиты можно повысить, если ее выполнить с торможением на реле типа ДЗТ-11.

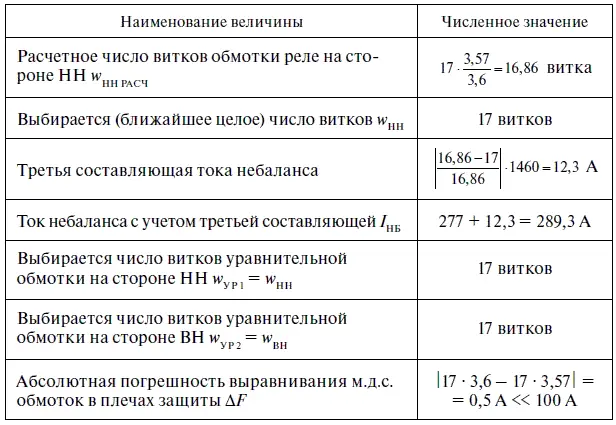

Таблица 3.9

Окончание табл. 3.9

Определяются параметры дифференциальной защиты с торможением.

Первичный ток небаланса, приведенный к стороне 35 кВ, без учета третьей составляющей тока небаланса, обусловленной неточностью выравнивания м.д.с. плеч защиты:

Ток срабатывания защиты выбирается только по условию отстройки от броска тока намагничивания при минимальном коэффициенте трансформации силового трансформатора, соответствующем крайнему положению регулятора:

I СЗ ВН= 1,5 × I 1BH.

Определяются числа витков обмоток реле ДЗТ (табл. 3.10).

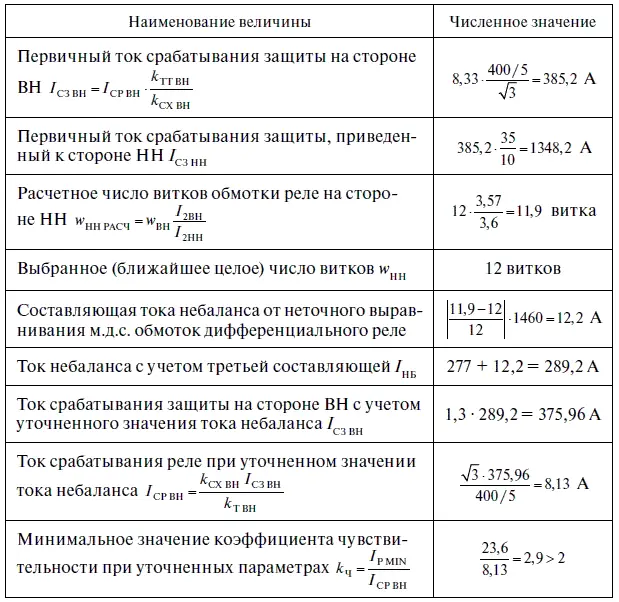

Таблица 3.10

Окончание табл. 3.10

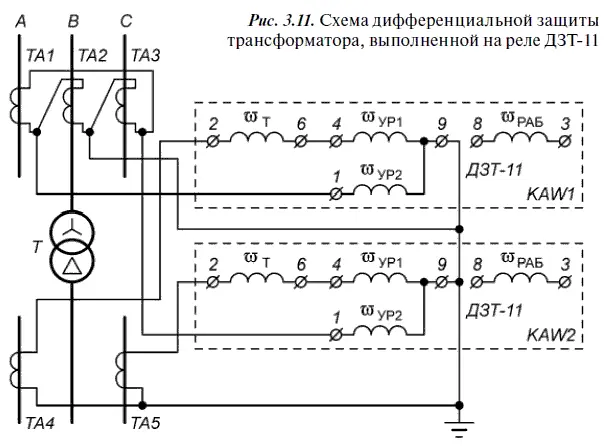

Cхема включения обмоток реле показана на рис. 3.11.

Определяется число витков тормозной обмотки реле дифференциальной защиты трансформатора, необходимое для того, чтобы реле не срабатывало при максимальном сквозном токе. Тормозная обмотка включается в плечо защиты на стороне НН 10 кВ.

Расчетное число витков тормозной обмотки:

Здесь I НБ— ток небаланса, приведенный к стороне ВН 35 кВ с использованием минимального коэффициента трансформации силового трансформатора:

w P— расчетное число витков рабочей обмотки в плече защиты, где включена тормозная обмотка ( w P= 17);

tgα — тангенс угла наклона к оси абсцисс касательной, проведенной из начала координат к тормозной характеристике реле [4] (для реле ДЗТ-11 tgα = 0,87);

k 3— коэффициент запаса (можно принять равным 1,5).

Выбирается w T= 5: в тормозной обмотке реле ДЗТ-11 может быть установлено только следующее количество витков: 1, 3, 5, 7, 9, 11, 13, 18, 24 [4].

Проверяется чувствительность защиты. Коэффициент чувствительности:

Здесь I P M1N= 23,6 А — ток в реле на стороне ВН 35 кВ, соответствующий минимальному току КЗ, при котором дифференциальная защита должна срабатывать; I CP— ток срабатывания реле.

Как видно, k Ч> 2, и можно констатировать, что дифференциальная защита трансформатора Т1 на основе реле ДЗТ-11 удовлетворяет требованиям по чувствительности и чувствительность ее выше, чем на реле РНТ-565.

Ток срабатывания МТЗ трансформатора Т1 для выявления внешних КЗ определяется по условиям отстройки от токов в максимальных рабочих режимах и от токов самозапуска, возникающих в послеаварийном режиме в обмотках трансформатора Т1:

где I РАБ МАХ Т1и I СЗАП Т1— максимальный рабочий ток и максимальный ток самозапуска в послеаварийном режиме в обмотке ВН трансформатора соответственно;

k Зи k В— коэффициент запаса и возврата соответственно.

Максимальный рабочий ток трансформатора:

I РАБ МАХ Т1= k ПЕР × I НОМ Т1= 1,4 × 165 = 231 А.

Здесь k ПЕР— коэффициент допустимой перегрузки трансформатора (можно принять k ПЕР= 1,4).

Максимальный ток самозапуска в обмотке трансформатора Т1 возникает в послеаварийном режиме после отключения защитой линии W6 и восстановления напряжения на шинах 10 кВ подстанции № 2. Этот ток самозапуска обусловлен электродвигателями в нагрузках Н1 и Н2:

Здесь U НОМ— номинальное напряжение (для стороны ВН трансформатора U НОМ= 35 кВ); k СЗ Н1и k СЗ Н2— коэффициенты самозапуска для нагрузок Н1 и Н2 соответственно.
