Мощность срабатывания реле при номинальном токе равна 4 ВА [13].

Длина мертвой зоны при токе, превышающем номинальный в 10 раз:

По отношению к длине всей линии в процентах это составляет:

Расчетная длина мертвой зоны для защиты, установленной на линии W5 на подстанции № 3, также не превышает 2 % длины линии.

Учитывая, что при КЗ в этих зонах (со стороны подстанций № 4 и 3) должны срабатывать соответствующие первые ступени защит — ненаправленные селективные токовые отсечки, можно считать протяженность мертвых зон приемлемой.

На трансформаторе Т2 устанавливается такой же комплект защит, как и на трансформаторе Т1.

Газовая защита — на основе реле типа РГЧЗ-66. В защите используются контакты первой (на сигнал) и второй (на отключение) ступеней защиты.

Величины, необходимые для выбора уставок дифференциальной защиты, устанавливаемой на трансформаторе Т1, приведены в табл. 3.11.

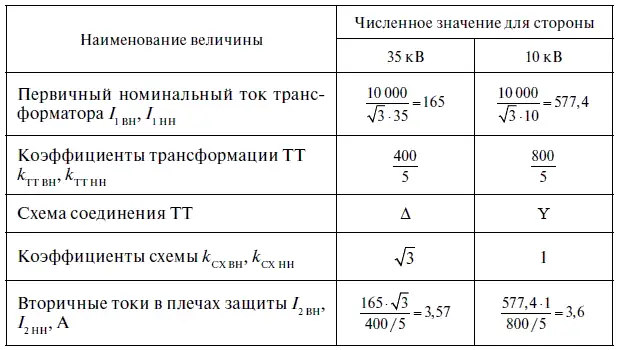

Средние значения первичных и вторичных номинальных токов в плечах защиты приведены в табл. 3.12.

Учитывая результаты выбора параметров срабатывания дифференциальной защиты трансформатора Т1, можно не проверять возможность использования дифференциальной токовой отсечки на основе реле РТ-40 и дифференциальной токовой защиты с промежуточными насыщающимися трансформаторами на основе реле РНТ-560.

Выбираются параметры срабатывания дифференциальной защиты с торможением на реле типа ДЗТ-11 для трансформатора Т2.

Определяются параметры дифференциальной защиты с торможением.

Первичный ток небаланса, приведенный к стороне 35 кВ, без учета третьей составляющей тока небаланса, обусловленной неточностью выравнивания м.д.с. плеч защиты:

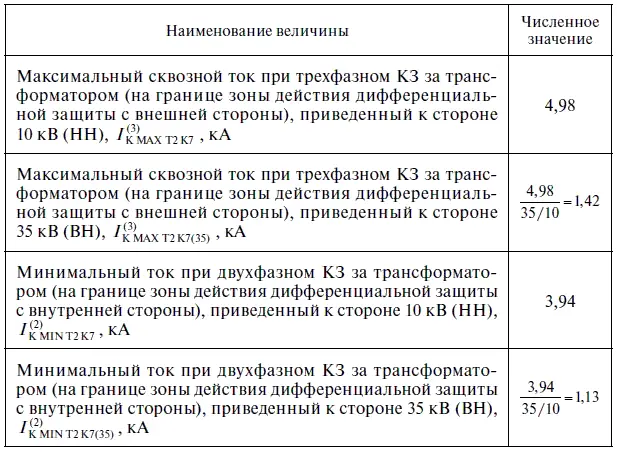

Таблица 3.11

Таблица 3.12

Ток срабатывания защиты выбирается только по условию отстройки от броска тока намагничивания при минимальном коэффициенте трансформации силового трансформатора, соответствующем крайнему положению регулятора:

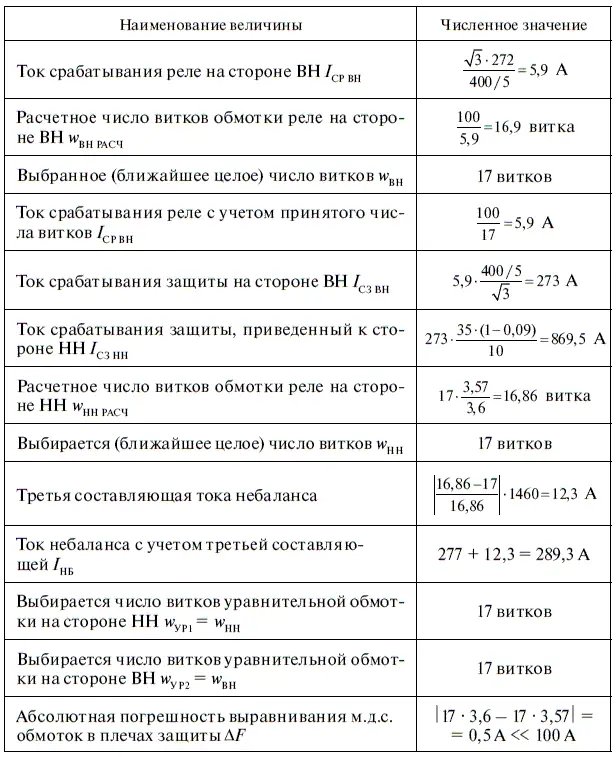

Определяется число витков обмоток реле ДЗТ (табл. 3.13).

Таблица 3.12

Схема включения обмоток реле показана на рис. 3.11.

Определяется число витков тормозной обмотки реле ДЗТ, необходимое для того, чтобы реле не срабатывало при максимальном сквозном токе. Тормозная обмотка включается в плечо защиты на стороне НН 10 кВ.

Расчетное число витков тормозной обмотки:

Здесь I НБ— ток небаланса, приведенный к стороне ВН 35 кВ с использованием минимального коэффициента трансформации силового трансформатора:

w P— расчетное число витков рабочей обмотки в плече защиты, где включена тормозная обмотка w Р= 17);

tgα — тангенс угла наклона к оси абсцисс касательной, проведенной из начала координат к тормозной характеристике реле (для реле ДЗТ-11 tgα = 0,87, [4]);

k З— коэффициент запаса (можно принять равным 1,5).

Выбирается w T= 5 [4].

Проверяется чувствительность защиты. Коэффициент чувствительности:

Здесь

— ток в реле на стороне ВН 35 кВ, соответствующий минимальному току КЗ, при котором дифференциальная защита должна срабатывать; I CP — ток срабатывания реле.

Как видно, k Ч> 2, то есть дифференциальная защита трансформатора Т2 на основе реле ДЗТ-11 удовлетворяет требованиям по чувствительности.

Ток срабатывания МТЗ трансформатора Т2 для выявления внешних КЗ защиты определяется по условиям отстройки от токов в максимальных рабочих режимах и от токов самозапуска, возникающих в послеаварийном режиме в обмотках трансформатора Т2:

где I РАБ МАХ Т2и I СЗАП Т2 — максимальный рабочий ток и максимальный ток самозапуска в послеаварийном режиме в обмотке ВН трансформатора соответственно;

k 3и k В— коэффициенты запаса и возврата соответственно.

Максимальный рабочий ток трансформатора:

I РАБ МАХ Т2= k ПЕР× I НОМ Т2= 1,4 ×165 = 231 A

Здесь k ПЕР— коэффициент допустимой перегрузки трансформатора (можно принять k ПЕР= 1,4).

Максимальный ток самозапуска в обмотке трансформатора Т2 возникает в послеаварийном режиме после отключения защитой нагрузки Н4 (когда питание нагрузок Н4 и Н5 осуществляется по линии W5) и восстановления напряжения на шинах 10 кВ подстанции № 3. Этот ток самозапуска обусловлен электродвигателями в нагрузках Н3 и Н5:

Здесь U НОМ— номинальное напряжение (для стороны ВН трансформатора U НОМ= 35 кВ); k СЗ Н3и k СЗ Н5 — коэффициенты самозапуска для нагрузок Н3 и Н5 соответственно.

Ток самозапуска на стороне 35 кВ трансформатора:

Оба указанных условия выполняются, если ток срабатывания определить так:

Кроме этого, МТЗ от внешних КЗ должна быть согласована с защитами, установленными на линии W5 и на линии, отходящей к нагрузке Н3 по току и по времени:

I СЗ Т2= k O × I СЗ W5-2; t СЗ Т2= I СЗ W5-2+ Δ t .

Здесь k О— коэффициент отстройки ( k О= 1,1); Δ t — ступень селективности (Δ t = 0,5 с).
