Здесь k СЗ— коэффициент самозапуска (учитывая параметры нагрузок Н3, Н4, Н5, можно принять k СЗ= 2,3).

Коэффициент чувствительности в режиме основного действия защиты:

Необходимая чувствительность обеспечивается.

Ток срабатывания реле:

I CP MTЗ W4= I CЗ MTЗ W4 × k CX/ k T= 536 / 80 = 6,7 А.

Выбирается реле РТ-40/10.

Определяется выдержка времени срабатывания МТЗ:

t CЗ MTЗ W4= t CЗ W54-2+ Δ t = 1,2 + 0,5 = 1,7 с.

Выбирается реле времени для МТЗ линии W4 — ЭВ-132 с диапазоном выдержек времени от 0,5 до 9 с и номинальным напряжением питания 220 В.

Выбираются параметры МТЗ от перегрузки. Защита от перегрузки выполняется с действием на сигнал.

Первичный ток срабатывания определяется по условию отстройки от максимального рабочего тока трансформатора на стороне ВН 35 кВ, где установлена защита:

Здесь k 3— коэффициент запаса (принимается равным 1,05).

Защита подключена к тем же ТТ, что и МТЗ.

Ток срабатывания реле РТ-40:

Выбирается реле РТ-40/6.

Выдержка времени защиты от перегрузки должна быть согласована с выдержками времени МТЗ, установленных на всех присоединениях к шине 10 кВ трансформатора (так же как и МТЗ):

t CЗП W4= t CЗ W54-2+ Δ t = 1,2 + 0,5 = 1,7 с.

Реле времени для МТЗ от перегрузок — ЭВ-132 с диапазоном выдержек времени от 0,5 до 9 секунд и номинальным напряжением питания 220 В.

Промежуточные реле — РП-221 с номинальным напряжением питания 220 В.

Указательные реле — РУ-21/0,01.

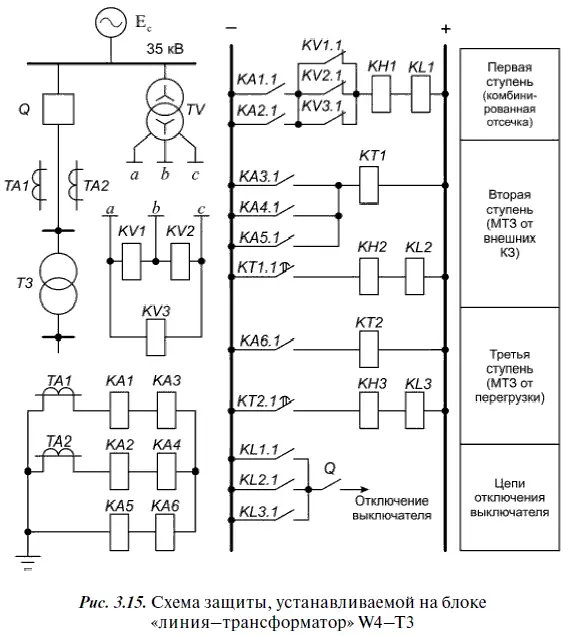

Схема защит блока «линия — трансформатор» W4—Т3 показана на рис. 3.15.

Производится проверка ТТ на 10 %-ную погрешность.

Определяется предельная кратность тока для ТТ на линии W4:

k 10= I 1РАСЧ/ I 1НОМ ТТ= 1,1 × I CKO W4/ I 1НОМ ТТ= 1,1 × 1360 / 400 = 3,74.

По кривым предельной кратности (прил. 5) для ТФНД-35 определяется максимальное значение сопротивления нагрузки ТТ — 6 Ом.

Расчетное наибольшее сопротивление нагрузки ТТ:

Z H РАСЧ= 2 × R ПР+ Z PT-40/50+ 2 × Z PT-40/10+ Z PT-40/6+ R ПEР.

Здесь

— сопротивление реле РТ-40 при минимальной уставке; S Pи I СР MIN— расчетная мощность реле и минимальный ток срабатывания реле (для реле РТ-40/50 S P= 0,8 ВА, I СР MIN= 12,5 А; для реле РТ-40/10 S P= 0,5 ВА, I СР MIN= 2,5 А; для реле РТ-40/10 S P= 0,5 ВА, I СР MIN= 1,5 А) [9]; r ПР— активное сопротивление проводников в сигнальном кабеле (можно принять r ПР= 0,05 Ом); r ПЕР— активное сопротивление переходных контактов (можно принять r ПЕР= 0,1 Ом).

Значение расчетного наибольшего сопротивления:

Z Н РАСЧ = 2 × 0,05 + 0,8 / (12,5)2 + 2 × 0,5 / (2,5)2 + 0,5 / (1,5)2 + 0,1 = 0,59 Ом.

Это значение (0,59 Ом) меньше допустимого (6 Ом). Следовательно, полная погрешность ТТ защиты, установленной на линии W4 на подстанции № 4, не превысит 10 %.

Таким образом, решения, принятые при выборе схем защит, устанавливаемых на линии W4, можно считать приемлемыми.

Линия W3 35 кВ может использоваться для передачи электрической энергии в двух направлениях. Поэтому на ней целесообразно установить отдельные токовые направленные двухступенчатые защиты со стороны подстанций № 2 и 3.

Ток срабатывания первой ступени защиты (селективной токовой отсечки) на подстанции № 2 выбирается по условию отстройки от максимального тока КЗ в конце линии W3 в расчетной точке К4 при питании со стороны подстанции № 2:

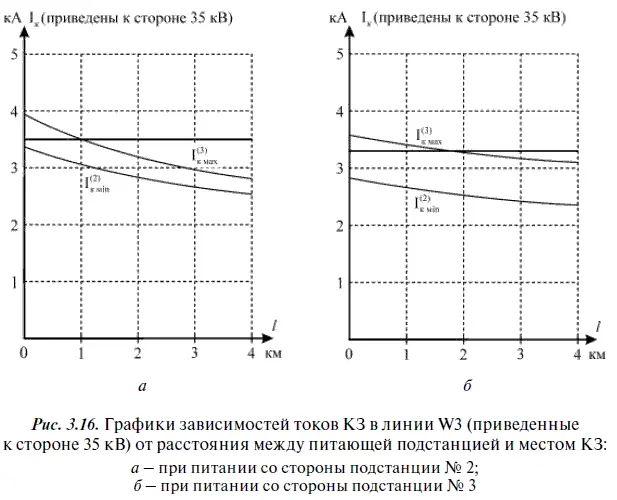

На рис. 3.16, а показаны кривые изменения значений токов КЗ, приведенных к стороне 35 кВ, в месте установки защиты в зависимости от удаленности места КЗ от места установки защиты. Зона действия первой ступени защиты, определенная по этим кривым при двухфазных КЗ, составляет 0 % длины линии.

Это означает, что первая ступень защиты не сработает даже при КЗ в начале линии (двухфазном). Однако первую ступень все же целесообразно использовать в защите.

ТТ для релейной защиты на линии W3 (подстанция № 2) — типа ТФНД-35М класса Р с коэффициентом трансформации 500/5. Схема соединения вторичных обмоток ТТ и катушек реле — «неполная звезда — неполная звезда».

Ток срабатывания реле первой ступени защиты:

Выбирается реле РТ-40/50 с диапазоном уставок от 12,5 А до 50 А.

Вторая ступень защиты — МТЗ. Ее ток срабатывания выбирается по условию возврата защиты в исходное состояние в наиболее тяжелом для линии W3 послеаварийном режиме. Этот режим может возникнуть при самозапуске электродвигателей нагрузок Н3, Н4 и Н5, если в исходном нормальном режиме трансформаторы Т2 и Т3 получают питание по линии W3 (линия W1 выведена из работы, а секционный выключатель Q15 включен). В этих условиях в случае отключения головной линии W2, последующего ее включения устройством АПВ головной линии W2 и восстановления питания на шинах 35 кВ подстанции № 2 в линии W3 может возникнуть наибольший ток:

Ток срабатывания второй ступени:

Ток срабатывания реле второй ступени:

I CP W32-2= k CX × I СЗ W32-2/ k T= 637 / 100 = 6,4 А.

Коэффициент чувствительности второй ступени защиты для основного действия:

Здесь

— ток в месте установки защиты при двухфазном КЗ в расчетной точке К4 и питании со стороны подстанции № 2, приведенный к стороне 35 кВ.
