Как видно, вторая ступень защиты имеет достаточную чувствительность.

Для второй ступени защиты выбирается реле тока РТ-40/10 с диапазоном уставок от 2,5 А до 10 А.

Выдержка времени защиты должна быть согласована с выдержкой времени срабатывания защиты, установленной на трансформаторе Т2:

t СЗ W32-2= t СЗ T2+ Δ t = 2 + 0,5 = 2,5 с.

Реле времени для второй ступени защиты линии W3 — ЭВ-132 с диапазоном выдержек времени от 0,5 до 9 с и номинальным напряжением питания 220 В.

Промежуточные реле — РП-221 с номинальным напряжением питания 220 В.

Указательные реле — РУ-21/0,01.

Реле направления мощности — РБМ-171 (включается по 90-градусной схеме).

Выбираются параметры защиты, устанавливаемой на линии W3 на подстанции № 3. Эта защита должна действовать при питании по линии W3 подстанции № 2, когда линия W2 выведена из работы и секционный выключатель Q15 на подстанции № 3 включен. Эту защиту целесообразно выполнить трехступенчатой, чтобы за счет второй ступени получить достаточно высокое быстродействие при КЗ на линии в мертвой зоне первой ступени защиты.

Ток срабатывания первой ступени защиты (селективной токовой отсечки):

Графическим путем определяется зона действия первой ступени (рис. 3.16, б). Она так же, как и у первой ступени защиты, на стороне подстанции № 2 составляет 0 % длины линии. Тем не менее ее целесообразно использовать.

Выбираются ТТ для релейной защиты на линии W3 (подстанция № 3) — типа ТФНД-35 класса Р с коэффициентом трансформации 500/5 и схема соединения вторичных обмоток ТТ и катушек реле «неполная звезда — неполная звезда».

Ток срабатывания реле первой ступени:

Для первой ступени защиты выбирается реле РТ-40/50.

Ток срабатывания второй ступени (токовой отсечки с выдержкой времени срабатывания) выбирается по условию отстройки от тока КЗ при повреждении в конце зоны действия быстродействующей защиты трансформатора Т1:

Ток срабатывания реле второй ступени:

Для второй ступени защиты выбирается реле РТ-40/50.

Выдержка времени второй ступени защиты должна быть согласована со временем срабатывания быстродействующей защиты, установленной на трансформаторе Т1:

t СЗ W33-2= t СЗ T1-0+ Δ t = 0,1 + 0,4 = 0,5 с.

Ток срабатывания третьей ступени (МТЗ) выбирается по условию возврата защиты в исходное состояние при наибольшем токе самозапуска, возникающем в линии W3. Режим с наибольшим током самозапуска в линии W3 может возникнуть после отключения головной линии W1, последующего ее включения устройством АПВ на подстанции № 1 и восстановления питания на шинах 35 кВ подстанции № 3.

Ток самозапуска равен:

Здесь I C 3АП W33— ток в линии W3 в месте установки защиты, обусловленный самозапуском электродвигателей в нагрузке Н1:

нагрузке Н2:

и в линии W6:

приведенный к стороне 35 кВ;

S W6и k СЗ W6- максимальная мощность, передаваемая по линии W6 (сумма номинальных мощностей трансформаторов Т4, Т5, Т6), и общий коэффициент самозапуска для нагрузок этой линии (можно принять k С3 W6= 1,2).

Ток срабатывания третьей ступени защиты:

Ток срабатывания реле третьей ступени:

I CP W33-3= k CX × I СЗ W33-32/ k T= 396 / 100 = 4 А .

Коэффициент чувствительности третьей ступени защиты в режиме основного действия:

Как видно, третья ступень защиты имеет достаточную чувствительность.

Для третьей ступени защиты выбирается реле тока РТ-40/10 с диапазоном уставок от 2,5 А до 10 А.

Выдержка времени защиты должна быть согласована с выдержкой времени срабатывания защиты, установленной на трансформаторе Т1:

t СЗ W33-2= t СЗ T1+ Δ t = 6 + 0,5 = 6,5 с.

Реле времени для третьей ступени защиты линии W3 — ЭВ-132 с диапазоном выдержек времени от 0,5 до 9 с и номинальным напряжением питания 220 В.

Промежуточные реле — РП-221 с номинальным напряжением питания 220 В.

Указательные реле — РУ-21/0,01.

Реле направления мощности — РБМ-171 (включается по 90-градусной схеме).

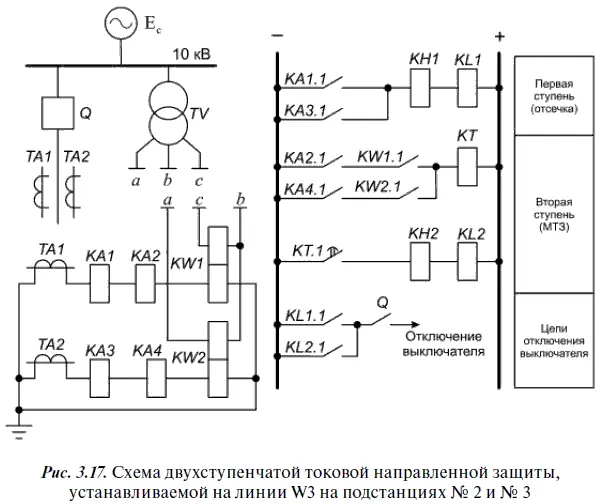

Схема двухступенчатой токовой направленной защиты, устанавливаемой на линии W3 на подстанциях № 2 и № 3, показана на рис. 3.17.

Производится проверка ТТ на 10 %-ную погрешность.

Определяется предельная кратность тока для ТТ на подстанции № 3:

k 10= I 1РАСЧ/ I 1НОМ ТТ= 1,1 × I CЗ W33-1/ I 1НОМ ТТ= 1,1 × 3360 / 500 = 7,3.

По кривым предельной кратности для ТФНД-35 (прил. 5) определяется максимальное значение сопротивления нагрузки ТТ — 4,6 Ом.

Расчетное наибольшее сопротивление нагрузки ТТ:

Z H РАСЧ= 2 × R ПР+ 2 × Z PT-40/50+ Z PT-40/10+ Z РБМ 171+ R ПEР.

Здесь

— сопротивление реле РТ-40 при минимальной уставке; S Ри I CP MIN— расчетная мощность реле и минимальный ток срабатывания реле (для реле РТ-40/50 S P= 0,8 ВА, I CP MIN = 12,5 А; для реле РТ-40/10 S P= 0,5 ВА, I CP MIN= 2,5 А); Z РБМ 171— сопротивление токовой катушки реле РБМ-171 ( Z РБМ= 0,4 Ом) [9]; R ПР— активное сопротивление проводников в сигнальном кабеле (можно принять R ПР= 0,05 Ом); R ПЕР— активное сопротивление переходных контактов (можно принять R ПЕР= 0,1 Ом).

Значение расчетного наибольшего сопротивления:

Z Н РАСЧ= 2 × 0,05 + 2 × 0,8 / (12,5) 2+ 0,5 / (2,5) 2+ 0,4 + 0,1 = 0,7 Ом.

Это значение (0,7 Ом) меньше допустимого (4,6 Ом). Следовательно, режим работы ТТ в защите, установленной на линии W3 на подстанции № 3, соответствует требованиям, при выполнении которых полная погрешность ТТ не превысит 10 %.
