Ток самозапуска на стороне 35 кВ трансформатора

Оба указанных условия выполняются, если ток срабатывания определить так:

Кроме этого, МТЗ от внешних КЗ должна быть согласована с защитами, установленными на линии W6 и на линиях, отходящих к нагрузкам Н1 и Н2, по току и по времени:

Здесь k O— коэффициент отстройки ( k O= 1,1); Δ t — ступень селективности (Δ t = 0,5 с).

По условию согласования тока срабатывания

I СЗ Т1= 1,1 × 370 × 10/35 = 116 А; t CЗ Т1= 5,5 + 0,5 = 6 с.

С учетом этого выбираются

I СЗ Т1= 356 А; t CЗ Т1= 5,5 + 0,5 = 6 с.

Ток срабатывания реле МТЗ от внешних КЗ (РТ-40 при схеме соединения вторичных обмоток ТТ и катушек реле «неполная звезда — неполная звезда»):

Выбирается реле РТ-40/10 с диапазоном уставок от 2,5 А до 10 А.

Коэффициент чувствительности при двухфазном КЗ за трансформатором:

Требование по чувствительности выполняется.

Выбираются вспомогательные реле [13].

Реле времени для МТЗ от внешних КЗ — ЭВ-132 с диапазоном выдержек времени от 0,5 до 9 секунд и номинальным напряжением питания 220 В.

Промежуточные реле — РП-221 с номинальным напряжением питания 220 В.

Указательные реле — РУ-21/0,01.

Выбираются параметры МТЗ трансформатора Т1 от перегрузки.

Первичный ток срабатывания определяется по условию отстройки от максимального рабочего тока трансформатора на стороне ВН 35 кВ, где установлена защита:

где k 3— коэффициент запаса (принимается равным 1,05).

Защита подключена к тем же ТТ, что и МТЗ от внешних КЗ.

Ток срабатывания реле РТ-40:

Выбирается реле РТ-40/6.

Выдержка времени защиты от перегрузки должна быть согласована с выдержками времени МТЗ, установленных на всех присоединениях к шине 10 кВ трансформатора (так же как и МТЗ от внешних КЗ): t СЗП Т1 = t СЗ Т1 = 6 с.

Реле времени для МТЗ от перегрузок — ЭВ-132 с диапазоном выдержек времени от 0,5 до 9 секунд и номинальным напряжением питания 220 В.

Промежуточные реле — РП-221 с номинальным напряжением питания 220 В.

Указательные реле — РУ-21/0,01.

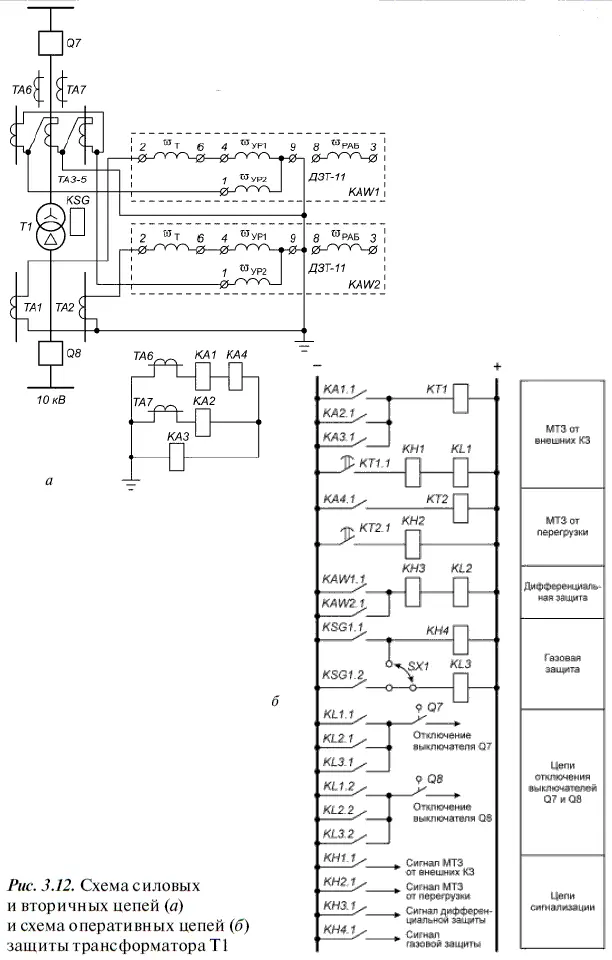

Схема защиты трансформатора Т1 с дифференциальной защитой на основе реле ДЗТ-11 приведена на рис. 3.12. На рис. 3.12, а показаны схемы силовых и вторичных цепей, а на рис. 3.12, б — схема оперативных цепей защиты.

На линии 10 кВ W5 должны быть установлены отдельные токовые направленные двухступенчатые защиты со стороны подстанций № 3 и 4.

Ток срабатывания селективной токовой отсечки на подстанции № 4 (первой ступени защиты) выбирается по условию отстройки от максимального тока КЗ в конце линии W5 в расчетной точке К7 при питании со стороны подстанции № 4:

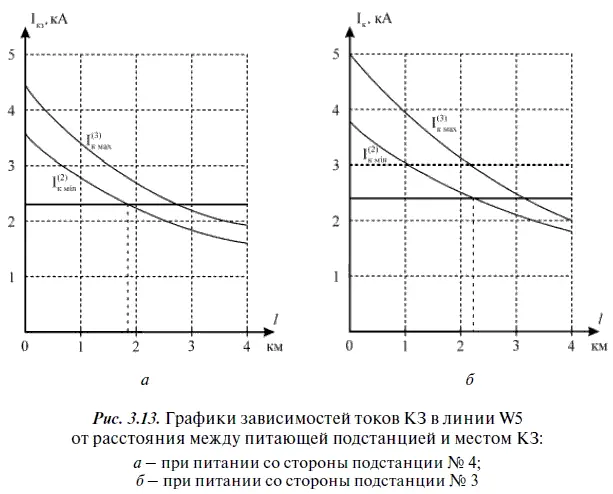

На рис. 3.13, а показаны кривые изменения значений токов КЗ в месте установки защиты на подстанции № 4 в зависимости от удаленности места КЗ от места установки защиты. Зона действия первой ступени защиты, определенная по этим кривым, составляет не менее 40 % длины линии, что позволяет считать первую ступень защиты достаточно эффективной.

ТТ для релейной защиты на линии W5 (подстанция № 4) — типа ТПЛ-10 класса Р с коэффициентом трансформации 400/5. Схема соединения вторичных обмоток ТТ и катушек реле — «неполная звезда — неполная звезда».

Ток срабатывания реле первой ступени защиты:

Выбирается реле РТ-40/50 с диапазоном уставок от 12,5 А до 50 А.

Вторая ступень защиты — МТЗ. Ее ток срабатывания выбирается по условию возврата защиты в исходное состояние при токе самозапуска в линии W5 после восстановления питания на шинах 10 кВ подстанции № 3 устройством АВР:

Здесь I С3АП W54— ток в линии W5 при самозапуске электродвигателей в нагрузке

k СЗ Н3— коэффициент самозапуска для нагрузки Н3.

Ток срабатывания реле второй ступени:

I CP W54-2= k CX I C3 W54-2/ k T= 657 / 80 = 8,2 А.

Коэффициент чувствительности второй ступени защиты для основного действия:

Здесь I 2 K MIN W54— ток в месте установки защиты при двухфазном КЗ в расчетной точке К7 и питании со стороны подстанции № 4.

Как видно, вторая ступень защиты имеет достаточную чувствительность.

Для второй ступени защиты выбирается реле тока PT-40/10 с диапазоном уставок от 2,5 А до 10 А.

Выдержка времени защиты должна быть согласована с выдержкой времени срабатывания защиты, установленной на нагрузке Н3:

t C3 W54-2= t C3 Н3+ Δ t = 0,7 + 0,5 = 1,2 с.

Реле времени для второй ступени защиты линии W5 — ЭВ-132 с диапазоном выдержек времени от 0,5 до 9 с и номинальным напряжением питания 220 В.

Промежуточные реле — РП-221 с номинальным напряжением питания 220 В.

Указательные реле — РУ-21/0,01.

Реле направления мощности — РБМ-171 (включается по 90-градусной схеме).

Выбираются параметры защиты, устанавливаемой на линии W5 на подстанции № 3. Эта защита должна действовать только в специальном режиме при питании по линии W5 нагрузок Н4 и Н5, присоединенных к шинам 10 кВ подстанции № 4. Этот режим может быть создан оперативным персоналом путем ручных переключений при выводе из рабочего состояния трансформатора Т3.
