И. Карапетян - Справочник по проектированию электрических сетей

Протяженность рассматриваемых ВЛ рекомендуется принимать по картографическим материалам. При этом возможное максимальное удлинение трассы по сравнению с воздушной прямой составляет 20–25 %.

Отчуждение земли при сооружении линии электропередачи производится в виде площадок для установки опор. С учетом принятых в настоящее время конструкций ВЛ разных напряжений значения постоянного отвода земли для строительства линий характеризуются данными табл. 3.4.

Исходя из общей протяженности электрических сетей можно оценить суммарную площадь земли по стране, изъятую для сооружения линий электропередачи 35-750 кВ, которая составляет доли процента от общей площади сельхозугодий. Однако при выборе и согласовании трасс ВЛ возражения со стороны землепользователей базируются не на объемах отчуждения земель, а на помехах для использования сельхозугодий, создаваемых ВЛ. С этой точки зрения рекомендуется оперировать понятием охранных зон электрических сетей, которые устанавливаются вдоль ВЛ в виде земельного участка, ограниченного вертикальными плоскостями, отстоящими по обе стороны линий от крайних проводов на расстояния:

до 20 кВ — 10 м;

35 кВ — 15 м;

110 кВ — 20 м;

150, 220 кВ — 25 м;

330, 500 кВ — 30 м;

750 кВ — 40 м.

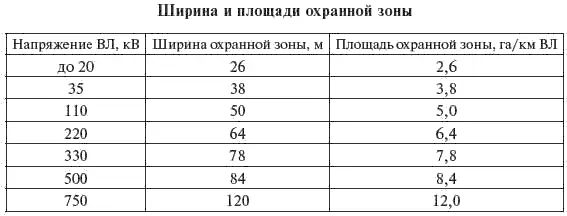

С учетом этих расстояний и применяемых конструкций ВЛ охранные зоны характеризуются данными табл. 4.9.

Таблица 4.9

Входящие в охранные зоны земельные участки не изымаются у землепользователей и используются ими для проведения сельскохозяйственных и иных работ с соблюдением установленных требований. Соблюдение этих требований, практически не ограничивая сельскохозяйственное землепользование, создает определенные неудобства (ограничения в обработке земли механизмами, запрет полива сельскохозяйственных культур и др.).

При необходимости определения ширины коридора ВЛ на подходах к электростанциям и ПС рекомендуется пользоваться данными табл. 3.3.

При выборе трассы ВЛ в городских условиях ширина коридора для ВЛ 110 кВ составляет 20 м.

Для прохождения ВЛ по лесным массивам должны быть прорублены просеки, ширина которых регламентирована в зависимости от напряжения и назначения ВЛ, ценности лесов и высоты основного лесного массива. Для большинства ВЛ напряжением 220 кВ и ниже ширина просеки регламентируется расстоянием 3–5 м от крайнего провода при его максимальном отклонении до кроны деревьев; для ВЛ 330–500 кВ и 750 кВ, проходящих по ценным лесным массивам — аналогично (расстояние 6 м), а в остальных случаях для ВЛ 330–750 кВ ширина просеки принимается равной расстоянию между крайними проводами плюс расстояния, равные высоте основного лесного массива с каждой стороны от крайнего провода.

При определении конструкций ВЛ рекомендуется исходить из нижеследующего. Большинство ВЛ сооружается на железобетонных опорах, на них сооружаются одноцепные ВЛ напряжением до 500 кВ включительно, а также двухцепные ВЛ 35-220 кВ. При этом для ВЛ 35-220 кВ применяются, как правило, одностоечные опоры, для ВЛ 330–500 кВ — двухстоечные. Стальные решетчатые опоры применяются в качестве анкерно-угловых и специальных для всех ВЛ, сооружаемых на железобетонных опорах, для двухцепных ВЛ 330–500 кВ, для одноцепных ВЛ 750 кВ и выше, для ВЛ, сооружаемых в труднодоступных районах, где доставка железобетонных опор на трассу невозможна.

В курортных зонах, на туристических объектах, в местах массового отдыха следует учитывать эстетическое воздействие ВЛ на окружающий ландшафт. Для этого рекомендуется:

естественное экранирование, т. е. прокладка трассы линии таким образом, чтобы скрыть последнюю лесом, холмами или другими естественными экранами;

маскировка (покраска) линии, чтобы сделать ее малозаметной на фоне ландшафта;

применение более эстетичной конструкции опор.

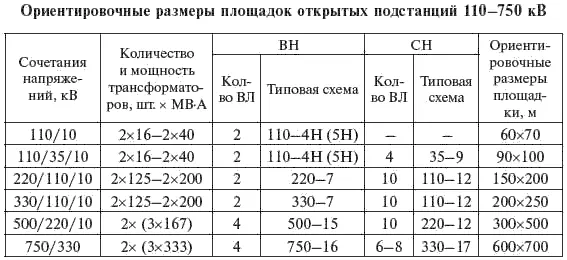

Для ориентировочной оценки размера площадки, необходимой для сооружения ПС, в табл. 4.10 приводятся данные для наиболее распространенных типов ПС.

Таблица 4.10

Размеры площадок для КТП приведены в п. 5.8.

Для закрытых ПС 110/10 кВ с двумя трансформаторами от 16 до 63 МВА и схемой на стороне ВН 110—4 (4Н) или 110—5 (5Н) размер здания следует принимать 30×30 м, а площадки — 45×50 м.

Сооружение открытых ПС в городах ограничивается стесненностью территории, уровнем шума, создаваемого трансформаторами, а также другими градостроительными требованиями.

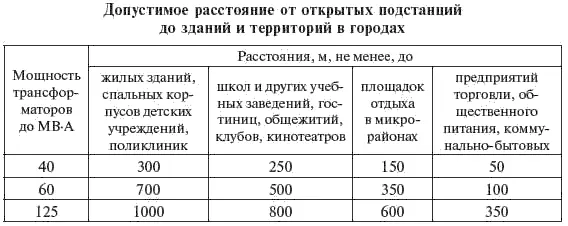

Допустимое расстояние от открытых ПС (без проведения мероприятий по борьбе с шумом) до различных зданий и городских территорий характеризуется данными табл. 4.11.

Таблица 4.11

Для закрытых ПС минимальные расстояния до жилых и ком — мунально-бытовых зданий по условиям шума могут приниматься равными для трансформаторов до 60 МВА — 30 м, до 125 МВА -50 м, до 200 МВ-А — 70 м.

Назначением расчетов режимов электрических сетей являются: выбор схемы и параметров сети, в т. ч. определение загрузки элементов сети и соответствия их пропускной способности ожидаемым потокам мощности, а также выбор сечений проводов и мощностей трансформаторов;

выбор средств регулирования напряжения, компенсации реактивной мощности и оптимизации потокораспределения;

выявление тенденций изменения потерь мощности и электроэнергии в электрических сетях и разработка мероприятий по их ограничению;

разработка мероприятий по обеспечению устойчивости электроэнергетической системы (ОЭС).

Для указанных целей в схемах развития энергосистем и электрических сетей выполняются расчеты:

установившихся режимов работы;

статической устойчивости (для системообразующей сети ОЭС);

динамической устойчивости (в схемах выдачи мощности электростанций); токов КЗ.

Расчеты выполняются с использованием вычислительной техники и соответствующих программ для ЭВМ.

Расчеты установившихся режимов и статической устойчивости выполняются на основной расчетный срок (5-10 лет), а при необходимости, для решения отдельных вопросов развития сети, также на промежуточные и перспективные этапы.

Расчеты токов КЗ выполняются на перспективу 10 лет, а при необходимости — на промежуточный период. В схемах развития ОЭС для узловых пунктов системообразующей сети дается также оценка токов КЗ на перспективу 15 лет.
