Гидрогенераторы выполняются преимущественно с вертикальной осью вращения. Турбина располагается под гидрогенератором, и ее вал, несущий рабочее колесо, сопрягается с валом генератора с помощью фланцевого соединения. Так как частота вращения мала, а число полюсов велико, ротор генератора выполняется с большим диаметром и сравнительно малой активной длиной. Относительно небольшая частота вращения (60-600 об /мин в зависимости от напора воды) определяет большие размеры (до 20 м в диаметре) и массы (до 1500 т) активных и конструктивных частей гидрогенераторов. Как правило, гидрогенераторы выполняются с вертикальным расположением вала. Исключение составляют гидрогенераторы с большой частотой вращения и капсульные гидрогенераторы, которые выполняются горизонтальными. Основные технические данные гидрогенераторов мощностью 50 МВт и более приведены в табл. 5.3.

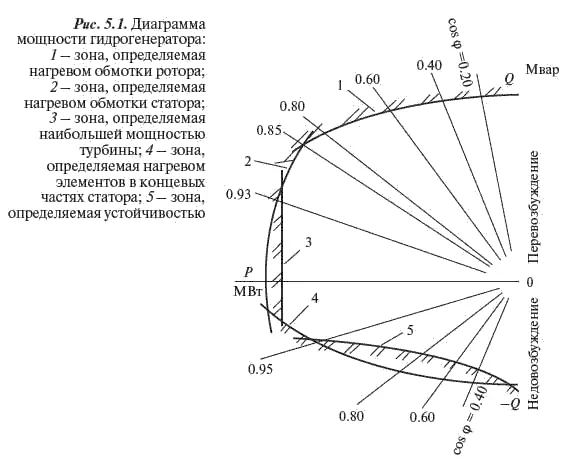

Данные о мощности генераторов соответствуют их номинальному режиму работы. В часы максимума реактивной нагрузки иногда требуется работа генератора с пониженным cos φ. Длительная работа турбогенератора в режиме синхронного компенсатора с перевозбуждением допускается только при токе возбуждения не выше номинального. У генераторов с непосредственным охлаждением, как правило, cos φ ≤ 0,95-0,96. При повышении cos φ до 1,0 длительно могут работать только генераторы с косвенным охлаждением. Максимальная реактивная нагрузка генератора при работе в режиме синхронного генератора с недовозбуждением определяется на основании тепловых испытаний и может быть оценена (для агрегатов 200 и 300 МВт) по рис. 5.1.

Полная мощность гидрогенератора, как правило, не зависит от cos φ и равна номинальной, если гидрогенератор приспособлен для работы в режиме синхронного компенсатора (режим работы определяется при выполнении проекта ГЭС).

В аварийных режимах допускается перегрузка генератора по токам статора и ротора согласно техническим условиям. Если в технических условиях соответствующие указания отсутствуют, кратковременные перегрузки по току статора принимаются по табл. 5.4. Данные по допустимой перегрузке по току ротора генераторов с непосредственным охлаждением приведены в табл. 5.5. Допустимая перегрузка генераторов с косвенным охлаждением обмоток определяется допустимой перегрузкой статора.

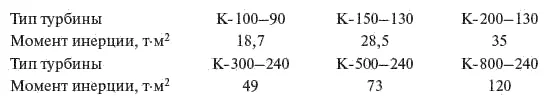

Моменты инерции некоторых паровых турбин имеют следующие значения:

Моменты инерции гидротурбин составляют примерно 10 % момента инерции присоединенных к ним гидрогенераторов.

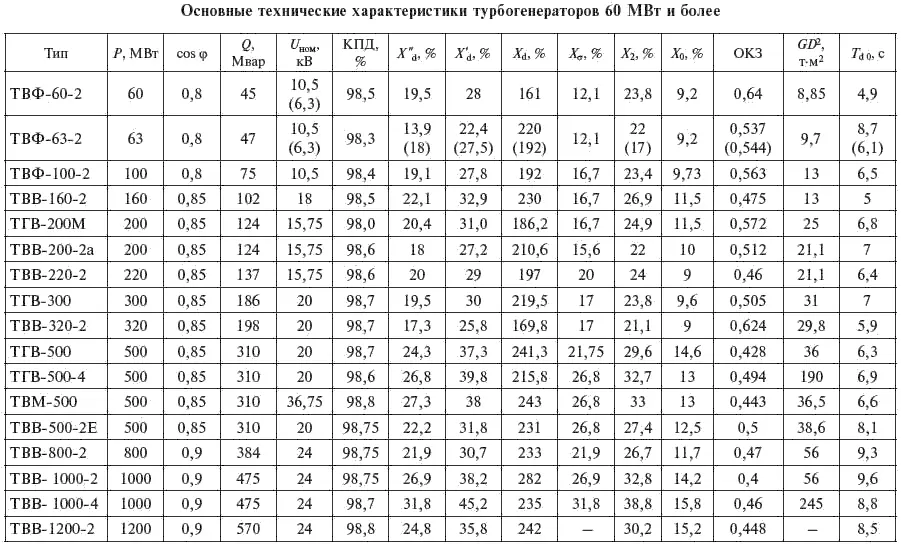

Таблица 5.1

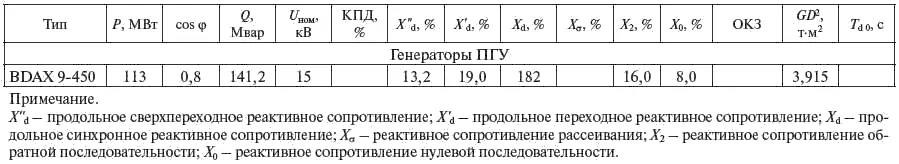

Окончание табл. 5.1

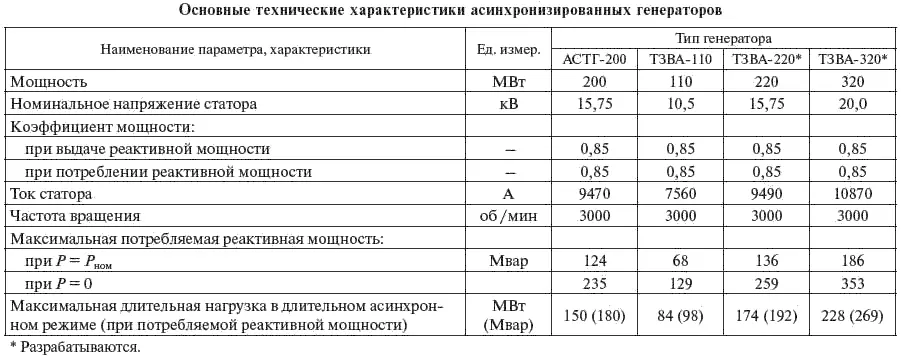

Таблица 5.2

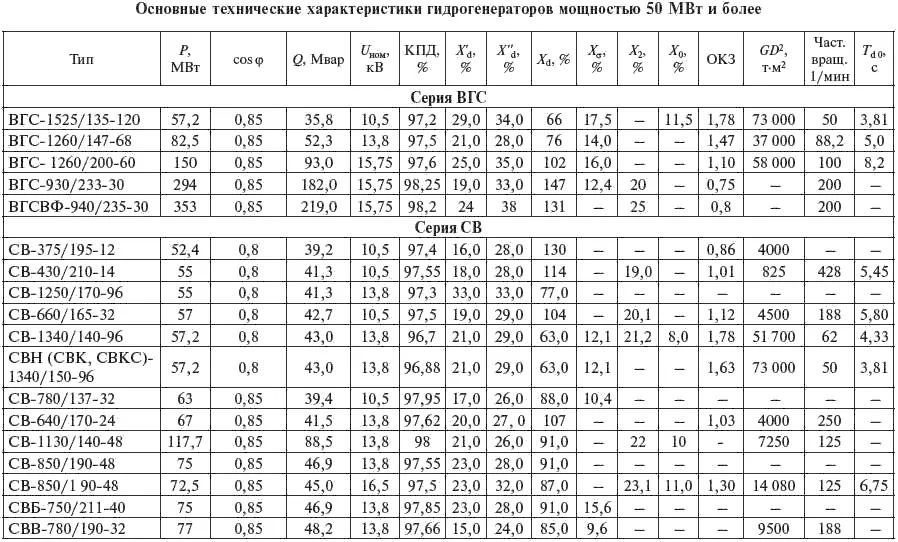

Таблица 5.3

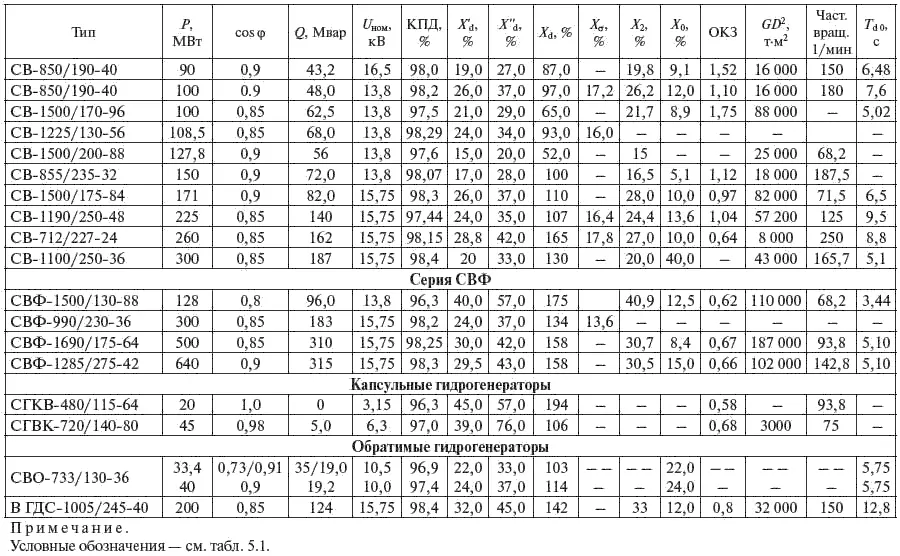

Окончание табл. 5.3

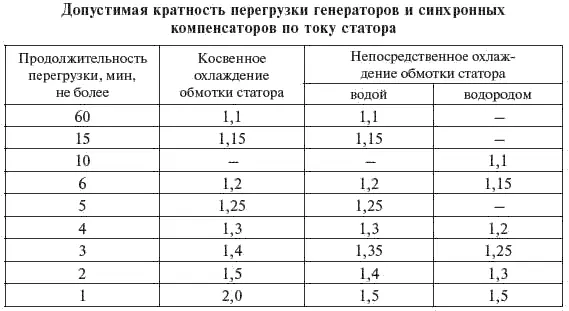

Таблица 5.4

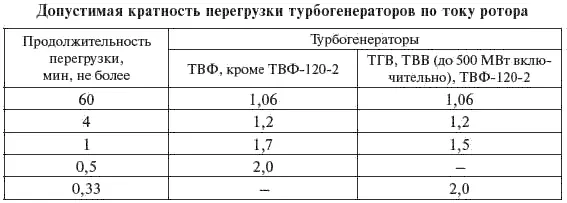

Таблица 5.5

По состоянию на начало 2010 г. в малой энергетике страны свыше 95 % действующих установок (единичной мощностью более 1 МВт) являются дизельными электростанциями (ДЭС). Широкое применение ДЭС определяется рядом их важных преимуществ перед другими типами электростанций:

высокий КПД (до 0,35—0,4) и, следовательно, малый удельный расход топлива (240–260 г/кВт ч);

быстрота пуска (единицы — десятки секунд), полная автоматизация всех технологических процессов, возможность длительной работы без технического обслуживания (до 250 ч и более);

малый удельный расход воды (или воздуха) для охлаждения двигателей;

компактность, простота вспомогательных систем и технологического процесса, позволяющие обходиться минимальным количеством обслуживающего персонала;

малая потребность в строительных объемах (1,5–2 м 3/кВт), быстрота строительства здания станции и монтажа оборудования (степень заводской готовности 0,8–0,85);

возможность блочно-модульного исполнения электростанций, сводящая к минимуму строительные работы на месте применения.

Главными недостатками ДЭС являются высокая стоимость топлива и ограниченный по сравнению с электростанциями централизованных систем срок службы (ресурс).

Российская промышленность предлагает широкий выбор ДЭС во всем необходимом диапазоне мощностей и исполнений (табл. 5.6).

В последние годы получают все возрастающее использование ГТУ и газотурбинные электростанции (ГТЭС) малой мощности (2,5—25,0 МВт). ГТЭС характеризуются высокой заводской готовностью. В табл. 5.7 приведены основные технические характеристики ГТЭС, выпускаемых ЗАО «Искра-Энергетика» (г. Пермь).

Особенно эффективно использование ГТЭС для электроснабжения нефтяных и газовых месторождений.

Одним из основных направлений научно-технической политики в энергетике является широкое внедрение ПГУ. Применение ПГУ обеспечит повышение КПД энергоустановок с 30–35 % до 50–60 %, уменьшение воздействия на окружающую среду, снижение расхода топлива на производство электроэнергии на 25–35 %. Электростанции с ПГУ могут сооружаться за два года от начала строительства до ввода в действие. ПГУ характеризуются как малогабаритные электростанции и поэтому могут размещаться вблизи центров энергопотребления.

Намечается установка блоков ПГУ-450 с генераторами типа ТЗФГ-3×160 при расширении московских ТЭЦ.

Ввод в эксплуатацию Северо-Западной ТЭЦ с ПГУ-450Т (г. Санкт-Петербург) является новым этапом в развитии ПГУ в России. Основные компоненты парогазовых энергоблоков Северо-Западной ТЭЦ — газовые турбины мощностью 153,7 МВт типа V94,2 фирмы Siemens (изготавливаются на заводе фирмы и на ЛМЗ). Паровые турбины типа Т-160—7,7 поставляются ЛМЗ. Каждая из газовых и паровых турбин приводит в действие генератор типа ТФГ(П)-160—2УЗ производства ОАО «Электросила» (табл. 5.8).

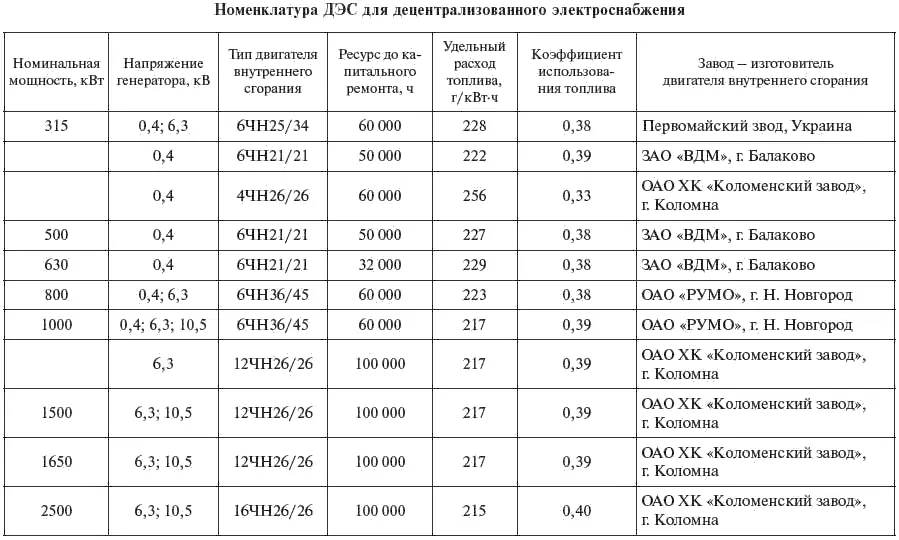

Таблица 5.6

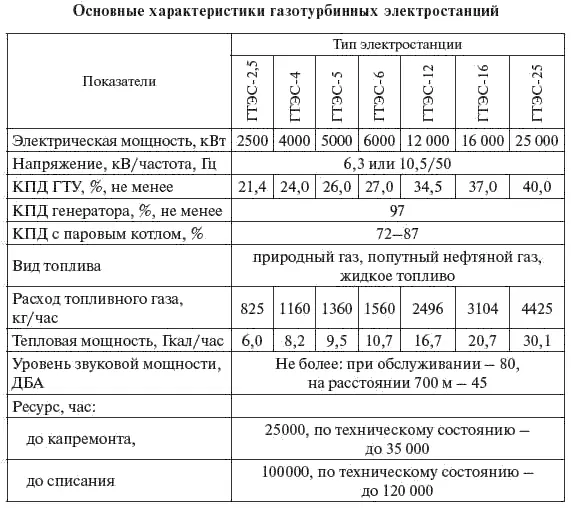

Таблица 5.7

Таблица 5.8
