С. Корякин-Черняк - Как собрать шпионские штучки своими руками

Радиомикрофон собран на плате размером 30x70 мм.

В качестве антенны используется отрезок монтажного провода длиной 25 см.

Детали.Все детали малогабаритные. Резисторы — типа МЛТ-0,125, конденсаторы — К50-35, КМ, КД. Вместо варикапа VD1 типа KB 109А можно использовать варикапы с другим буквенным индексом иди варикап типа КВ102. Транзисторы могут иметь любой буквенный индекс.

Транзисторы VT1 и VT2 можно заменить на КТ3102, КТ368, а транзистор VT3 — на КТ326, КТ3107, КТЗбЗ. Дроссели Др1 и Др2 намотаны на резисторах МЛТ-0,25 сопротивлением более 100 кОм проводом ПЭВ 0,1 по 60 витков каждый.

Катушки L1 и L2 бескаркасные, диаметром 5 мм. Катушка L1 — 3 витка, катушка L2 —13 витков провода ПЭВ 0,3.

Настройка сводится к установке частоты задающего генератора, соответствующей свободному участку УКВ ЧМ диапазона, изменением емкости подстроечного конденсатора. Передатчик настраивается на максимальную мощность ВЧ сигнала растяжением или сжатием витков катушки L2.

Схема № 29.Радиопередатчик средней мощности с компактной рамочной антенной приводится на http://www.radiomaster. net/Ioad/17-45/index.html. Устройство работает в диапазоне 65–73 МГц с частотной модуляцией. Дальность действия при использовании рамочной компактной антенны составляет около 150 м. Продолжительность работы устройства при использовании батареек «Крона» составляет 30 ч. Принципиальная схема радиопередатчика представлена на рис. 3.32.

Низкочастотный сигнал микрофона Ml типа МКЭ-3, «Сосна» и др. усиливается двухкаскадным усилителем низкой частоты с непосредственными связями. Усилитель выполнен на транзисторах VT1 и VT2 типа КТ315. Режим работы усилителя устанавливается резистором R2.

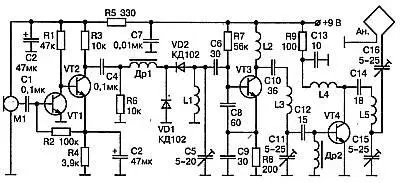

Рис. 3.32. Радиопередатчик средней мощности с компактной рамочной антенной

Задающий генератор устройства выполнен на транзисторе VT3 типа КТ315. Частотозадающий контур подключается к базе транзистора VT3 через конденсатор С6 небольшой емкости. Конденсаторы С8, С9 образуют цепь обратной связи. Контур генератора состоит из индуктивности L1, конденсатора С5 и двух, включенных встречно, диодов типа КД102.

Под действием модулирующего напряжения емкости диодов VD1, VK2 изменяются: Таким образом, осуществляется частотная модуляция передатчика. С выхода генератора модулированный сигнал подается на усилитель мощности. Выходной усилитель выполнен на транзисторе VT4 типа КТ315. Он работает с высоким КПД в режиме класса «С». Усиленный сигнал поступает в рамочную антенну, выполненную в виде спирали. Спираль может быть любой формы, важно только, чтобы общая длина провода составляла 85—100 см, диаметр провода 1 мм.

Детали.Дроссели Др1, Др2 — любые, с индуктивностью около 30 мкГн. Катушки L1, L2, L3, L4, L5 — бескаркасные, диаметром 10 мм. Катушка L1 имеет 7 витков, L2 и L4 — по 4 витка, L3 и L5 — по 9 витков. Все катушки намотаны проводом ПЭВ 0,8 мм. Настройка передатчика особенностей не имеет.

Схема № 30.Радиопередатчик УКВ ЧМ диапазона с дальностью действия 300 м представлена на http://www.radiomaster.net/load/17-45/index.html. Этот передатчик при весьма малых размерах позволяет передавать информацию на расстоянии до 300 м. Прием сигнала может вестись на любой приемник УКВ ЧМ диапазона. Для питания может быть использован любой источник питания с напряжением 5—15 В. Схема передатчика приведена на рис. 3.33.

Задающий генератор передатчика выполнен на полевом транзисторе VT2 типа КП3ОЗ. Частота генерации определяется элементами L1, С5, СЗ, VD2. Частотная модуляция осуществляется путем подачи модулирующего напряжения звуковой частоты на варикап VD2 типа КВ109. Рабочая точка варикапа задается напряжением, поступающим через резистор R2 со стабилизатора напряжения.

Рис. 3.33. Радиопередатчик УКВ ЧМ диапазона с дальностью действия 300 м

Стабилизатор включает в себя генератор стабильного тока на полевом транзисторе VT1 типа КП103, стабилитрон VD1 типа КС147А и конденсатор С2.

Усилитель мощности выполнен на транзисторе VT3 типа КТ368. Режим работы усилителя задается резистором R4. В качестве антенны используется отрезок провода длиной 15–50 см.

Детали.Дроссели Др1 и Др2 могут быть любые, с индуктивностью 10—150 мГн. Катушки L1 и L2 наматываются на полистироловых каркасах диаметром 5 мм с подстроечными сердечниками 100 ВЧ или 50 ВЧ. Количество витков — 3,5 с отводом от середины, шаг намотки 1 мм, провод ПЭВ 0,5 мм. Вместо транзистора КПЗОЗ можно использовать КП302, КП307.

Настройказаключается в установке необходимой частоты генератора конденсатором С5, получения максимальной выходной мощности путем подбора сопротивления резистора R4 и подстройке резонансной частоты контура конденсатором С10.

Схема № 31. Мощный высокочастотный радиопередатчик с ЧМ в диапазоне частот 65—108 МГц рассмотрен на http://pk.altnet.ru/index.php7id=3–9 .Это устройство (рис. 3.34) работает в диапазоне 65—108 МГц с частотной модуляцией. Дальность действия составляет около 100 м при использовании компактной антенны. При использование штыревой антенны дальность может достигать 500–600 м.

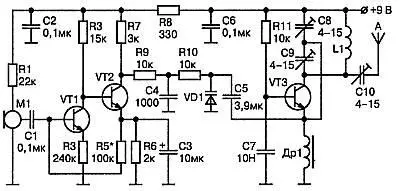

Рис . 3.34. Мощный высокочастотный радиопередатчик с ЧМ в диапазоне частот 65—108 МГц

Сигнал от электретного микрофона Ml типа МКЭ-3 поступает на двухкаскадный низкочастотный усилитель с непосредственными связями на транзисторах VT1, VT2 типа КТ315. Рабочая точка усилителя устанавливается автоматически цепью обратной связи по постоянному току через R5, R6, СЗ. Усиленный низкочастотный сигнал с коллектора транзистора VT2 через фильтр низкой частоты на элементах R9, С4 и резистор R10 поступает на варикап VD1 типа КВ109, включенный в эмиттерную цепь транзистора VT3 типа КТ904.

Напряжение смещения на варикап VD1 задается коллекторным напряжением транзистора VT2. Однокаскадный ВЧ генератор выполнен на транзисторе VT3, Напряжение смещения на базе этого транзистора задается резистором R11. Транзистор VT3 включен по схеме с общей базой. В его коллекторной цепи включен контур С8, С9, L1.

Частота настройки генератора определяется индуктивностью катушки L1 и емкостями С8, С5, VD1. Конденсатор С9 устанавливает глубину обратной связи, а конденсатор С10 согласует контур с антенной.

Детали. Все детали передатчика малогабаритные. Дроссель Др1 типа ДПМ 0,1 на 60 мкГн. Его можно заменить на самодельный, намотанный на резисторе MЛT-0,25 сопротивлением более 100 ком проводом ПЭВ 0,1100 витков.
