Схема № 34. Радиопередатчик повышенной мощности без дополнительного усилителя мощностирассмотрен на http:// cxem.net/radiomic/radiomic43.php. От предыдущих устройств предлагаемый радиопередатчик отличается конструкцией задающего генератора, позволяющей получить повышенную мощность излучения без использования дополнительного усилителя мощности.

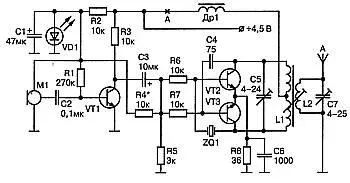

Схема устройства показана на рис. 3.37.

Рис. 3.37. Радиопередатчик повышенной мощности без дополнительного усилителя мощности

Радиопередатчик работает на частоте 27–28 МГц с амплитудной модуляцией. Частота несущей стабилизирована кварцем, что позволяет увеличить дальность связи при использовании приемника с кварцевой стабилизацией частоты.

Питается устройство от источника питания напряжением 3–4,5 В. Усилитель звуковой частоты выполнен на транзисторе VT1 типа КТ315. Для питания микрофона и задания режимов по постоянному току транзисторов VT1, VT2, VT3 используется параметрический стабилизатор напряжения на резисторе R2, светодиоде VD1 и конденсаторе С1.

Напряжение 1.2 В поступает на электретный микрофон с усилителем M1 типа МКЭ-3, «Сосна» и др. Напряжение звуковой частоты с микрофона Ml через конденсатор С2 поступает на базу транзистора VT1. Режим работы этого транзистора по постоянному току задается резистором R1.

Усиленный сигнал звуковой частоты, снимаемый с коллекторной нагрузки транзистора VT1 — резистора R3, через конденсатор СЗ поступает на задающий генератор, осуществляя тем самым амплитудную модуляцию передатчика.

Задающий генератор передатчика собран на двух транзисторах VT2 и VT3 типа КТ315 и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи.

Контур, состоящий из катушки L1 и конденсатора С5, настроен на частоту кварцевого резонатора ZQ1. Контур, состоящий из катушки L2 и конденсатора С7, предназначен для согласования антенны и передатчика.

Детали.В устройстве применены резисторы МЛТ-0,125. Конденсаторы использованы на напряжение более 6,3 В. Транзистор VT1 можно заменить на любой n-р-n транзистор, например, на КТ3102, КТ312. Транзисторы VT2, VT3 можно заменить на КТ3102, КТ368 с одинаковым коэффициентом передачи по току. Хороший результат можно получить при использовании микросхемы КР159НТ1, представляющей собой пару идентичных транзисторов.

Контурные катушки намотаны на каркасе диаметром 5 мм, имеющем подстроечный сердечник из карбонильного железа диаметром 3,5 мм. Намотка катушек ведется с шагом 1 мм. Катушка L1 имеет 4+4 витка, катушка L2 — 4 витка. Обе катушки намотаны проводом ПЭВ 0,5. Дроссель Др1 имеет индуктивность 20–50 мкГн. В качестве антенны используется провод длиной около 1 м.

В качестве источника питания можно использовать одну плоскую батарею КБС-4,5 В или четыре элемента-типа А316, А336, А343.

Светодиод VD1 типа АЛ307 можно заменить любым другим.

Настройку передатчика начинают с установки режимов транзисторов VT2 и VT3 по постоянному току. Для этого подключают миллиамперметр в разрыв цепи питания в точке А и подбирают величину сопротивления резистора R4 такой, чтобы ток был равен 40 мА.

Настройку контуров L1, L2, С5, С7 проводят по максимуму ВЧ излучения. Причем грубо на рабочую частоту настраивают конденсаторами, а точнее — сердечником катушки. Подстроечник катушек L1, L2 должен находиться на расстоянии не более чем 3 мм от центра катушек, т. к. в крайних его положениях генерация может срываться из-за нарушения симметрии плеч транзисторов VT2, VT3.

Определение

Радиостетоскопы — контактные микрофоны, конструкционно объединенные с микропередатчиками, которые перехватывают акустические сигналы по виброакустическому (вибрационному) каналу утечки информации.

В качестве чувствительных элементов в них обычно используются пьезомикрофоны, электретные микрофоны или датчики акселерометрического типа.

Питание акустических закладок осуществляется от автономных источников питания (аккумуляторов, батарей), электросети переменного тока, телефонной сети, а также от источников питания радиоэлектронной аппаратуры, в которой они устанавливаются.

В зависимости от мощности излучения и типа источника питания время работы акустической закладки составляет от нескольких часов до нескольких суток и даже месяцев. При электропитании от сети переменного тока или телефонной линии время работы не ограничено.

Примечание.

Большинство радиозакладок с автономными источниками питания имеют мощность излучения до 10 мВт и дальность передачи информации до 100–200 м. Однако встречаются закладки с мощностью излучения в несколько десятков милливатт и дальностью передачи информации до 500— 1000 м.

При использовании внешних источников питания (например, электросети или автомобильных аккумуляторов) мощность излучения может составлять более 100 мВт, что обеспечивает дальность передачи информации до несколько километров.

Электронные стетоскопы и закладные устройства с датчиками контактного типа позволяют перехватывать речевую информацию без физического доступа «агентов» в выделенные помещения. Их датчики наиболее часто устанавливаются на наружных поверхностях зданий, на оконных проемах и рамах, в смежных (служебных и технических) помещениях за дверными проемами, ограждающими конструкциями, на перегородках, трубах систем отопления и водоснабжения, коробах воздуховодов вентиляционных и других систем.

При этом возможности по перехвату информации будут во многом определяться затуханием информационного сигнала в ограждающих конструкциях и разборчивостью речи в месте установки контактного микрофона (табл. 3.1,3.2).

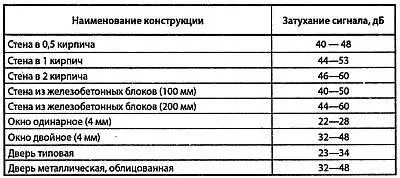

Таблица 3.1. Затухание вибрационных сигналов на ограждающих конструкциях

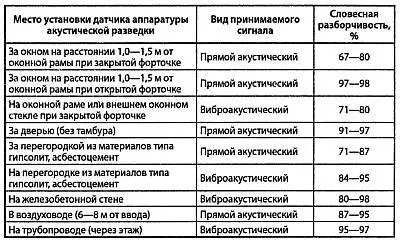

Таблица 3.2. Разборчивость речи при перехвате информации средствами разведки по прямому акустическому и виброакустическому каналам

В последние годы подслушивание разговоров с помощью радиомикрофонов получило заметное распространение как в бизнесе, так и в быту. На радиорынках сегодня можно без труда приобрести различные «жучки» любой степени сложности. Обнаружить работающие радиомикрофоны можно с помощью приемников (сканеров), «просматривающих» электромагнитное излучение в широкой полосе частот — от килогерц до гигагерц.
