Совет.

Все диоды должны подбираться с возможно более близкими вольт-амперными характеристиками.

Конденсатор С4 отфильтровывает переменную составляющую выпрямленного напряжения. Резистор R4 служит для точной балансировки моста. При хорошей балансировке устройство будет реагировать только на напряжение, являющееся результатом выпрямления измеряемого сигнала.

Выпрямленное напряжение и напряжение, балансирующее мост, через резисторы R7 и R8 поступают на входы усилителя постоянного тока, расположенного в микросхеме DA1.

В зависимости от состояния баланса моста сигнал индикации поступает на один из светодиодов VD5 или VD6 (типа AЛ307):

— при балансе моста (отсутствие сигнала) включен светодиод VD5;

— при наличии сигнала (нарушение баланса моста) включен светодиод VD6.

В качестве диодов VD1—VD4 можно использовать любые высокочастотные диоды. В качестве источника питания используется источник постоянного тока напряжением 2,5–5 В.

Схема № 5. Простейшее устройство для поиска «жучков»представляет собой детектор радиоволн со звуковой индикацией. С его помощью можно отыскать в помещении работающий микропередатчик.

Примечание.

Этот детектор радиоволн чувствителен к частотам вплоть до 500 МГц.

Настраивать детектор при поиске работающих передатчиков можно путем изменения длины телескопической приемной антенны. Телескопическая приемная антенна воспринимает высокочастотные электромагнитные колебания в диапазоне до 500 МГц, которые затем детектируются диодом VD1 типа Д9Б.

Принципиальная схема устройства приведена на рис. 4.5.

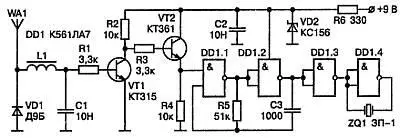

Рис. 4.5. Схема детектора радиоволн на ИМС К561ЛА7

Схема работает следующим образом. Высокочастотная составляющая сигнала отфильтровывается дросселем L1 и конденсатором С1. Низкочастотный сигнал поступает через резистор R1 на базу транзистора VT1 типа КТ315, что приводит к открыванию последнего и, как следствие, к открыванию транзистора VT2 типа КТ361.

При этом на резисторе R4 появляется положительное напряжение, близкое к напряжению питания, которое воспринимается логическим элементом DD1.1 микросхемы DD1 типа К561ЛА7 как уровень логической единицы.

При этом включается генератор импульсов на элементах DD1.1, DD2.2, R5 и СЗ, с выхода которого импульсы с частотой 2 кГц поступают на вход буферного каскада на элементах DD1.3, DD1.4.

Питается детектор от источника тока напряжением 9 В через параметрический стабилизатор на элементах VD2, R6.

В детекторе используются резисторы типа МЛТ-0Д25. Диод VD1 можно заменить на ГД507 или любой германиевый высокочастотный. Транзисторы VT1 и VT2 могут быть заменены на КТ3102 и КТ3107, соответственно. Стабилитрон VD2 может быть любым с напряжением стабилизации 4,7–7,0 В. Пьезокерамический преобразователь ZQ1 можно заменить на ЗП-22. Индуктивность L1 — 1 мГн. Подробности на http://cxem.net.

Схема № 6. Далее рассмотрим пассивный индикатор электромагнитного высокочастотного поля, принципиальная схема которого представлена на рис. 4.6, а. При минимуме деталей и отсутствии активных компонентов он показывает действительно уровень поля, а не возможные неполадки своей электронной схемы.

Главным элементом для изготовления индикатора высокочастотного излучения является сверхвысокочастотный детекторный диод. В качестве такого диода могут быть применены старые (скорее всего точечные) СВЧ диоды типа Д405, Д602 или подобные, СВЧ детекторные диоды Шотки КА202—КА207, импортные детекторные СВЧ диоды. В крайнем случае, для пробы можно взять германиевый диод вроде Д311, но его рабочая Частота не превысит 100 МГц.

Главным отличием детекторного диода является то, что прямая ветвь его вольтамперной характеристики начинает подниматься почти сразу от 0 В.

Внимание.

Ни в коем случае не следует измерять СВЧ диоды тестером.

Рис . 4.6. Индикаторы поля:

а— принципиальная схема пассивного индикатора поля;

б—принципиальная схема индикатор поля со звуковой индикацией;

в— принципиальная схема простого УВЧ для индикатора поля;

г— принципиальная схема широкополосный стабильный УВЧ для индикатора поля

Любознательные, не имеющие характериографа, могут снять характеристику диода вручную с использованием вольтметра и миллиамперметра, подавая на диод прямое напряжение с шагом 0,05 В и ограничивая постоянный ток через него величиной не более 0,5 мА.

Когда диод найден, можно приступать к изготовлению индикатора. Собственно, самим индикатором выступает стрелочный микроамперметр РА1 с пределом измерения тока 30–50 мкА. Кремниевые диоды VD1, VD2 защищают детектор и индикатор от перегрузки.

Антенной WA1 могут служить проволочные «усы» из медного провода диаметром 1–2 мм длиной по 200–300 мм или две телескопические антенны. Для большей чувствительности индикатора длина антенны должна быть близка к полуволне измеряемого излучения.

С помощью пассивного индикатора поля удобно исследовать поведение передатчиков, оценивать диаграммы направленности антенн, но для обследования помещений пассивный индикатор неудобен. Он имеет невысокую чувствительность, размахивая таким индикатором, поэтому затруднительно увидеть изменение положения стрелки прибора, да и сам высокочувствительный стрелочный микроамперметр очень не любит сотрясений и ударов.

Для удобства применения приходится окружать СВЧ детектор электронной схемой (рис. 4.6,б). Схема осуществляет световую и звуковую индикацию уровня напряженности поля.

Изменение напряженности поля можно оценивать по частоте следования звуковых сигналов длительностью 0,2 мс и частотой около 1 кГц или вспышек светодиода VD4.

Количество сигналов меняется от одного за десятки секунд до непрерывного тона при большом уровне сигнала. Звуковая индикация позволяющая оценивать текущий уровень ВЧ излучения и регулятор чувствительности позволяют быстро и эффективно локализовать источник радиоизлучения.

Количество сигналов меняется от одного за десятки секунд до непрерывного тона при большом уровне сигнала. Звуковая индикация позволяющая оценивать текущий уровень ВЧ излучения и регулятор чувствительности позволяют быстро и эффективно локализовать источник радиоизлучения.

Первый ОУ DA1.1 является неинвертирующим усилителем постоянного тока, величина усиления которого регулируется резистором R3, совмещенным с выключателем. Следующие два каскада на ДА1.2, DA1.3 построены по однотипной схеме управляемого мультивибратора на ОУ. Повторитель на DA1.4 служит формирователем уровня «земли». На DA1.3 собран мультивибратор, управляемый напряжением высокого уровня, его частота около 1000 Гц. Звуковой мультивибратор запускается от генератора управляемого напряжением, выполненного на DA1.2.
