Катушка L1 — бескаркасная, с внутренним диаметром 8 мм, имеет 7 витков провода ПЭВ 0,8 мм. Компактная катушечная антенна выполнена тем же проводом, ее общая длина составляет 50 см, Катушка имеет диаметр 3 см. Если используется обычная антенна, то это провод или штырь длиной 0,75—1,0 м.

Настройка. При настройке конденсатором С8 настраивают радиомикрофон на свободный участок УКВ ЧМ диапазона. Конденсаторами С9 и С10 настраивают генератор на максимальную дальность связи. Мощность передатчика составляет около 200 мВт.

Если такая мощность не нужна, то ее легко понизить, увеличив вместе с тем срок службы источника питания. Для этого нужно увеличить сопротивление резистора R11 до 68—100 кОм и заменить дроссель Др1 на постоянный резистор сопротивлением 180–330 Ом. Так как в этом случае мощность радиомикрофона будет около 10 мВт, то транзистор VT3 можно заменить на КТ315 или КТЗЮ2.

Транзисторы VT1, VT2 могут быть заменены на КТЗЮ2, а транзистор VT3 — на КТ606, КТ907.

Для питания устройства используется батарея на 9 В типа «Крона», «Корунд» или аккумулятор 7Д-0Д5.

Схема № 32. Радиопередатчик с узкополосной ЧМ в диапазоне частот 140–150 МГц ( http://vrtp.ru/index.php7s ). Схема радиопередатчика представлена на рис. 3.35. Он работает в диапазоне 140–150 МГц с узкополосной частотной модуляцией. Девиация частоты — 3 кГц. Частота задающего генератора стабилизирована кварцевым резонатором. В качестве акустического преобразователя используется электретный микрофон M1 с усилителем типа МКЭ-3, «Сосна», МЭК-1, и др.

Рис. 3.35. Радиопередатчик с узкополосной ЧМ в диапазоне частот 140–150 МГц

Питание на микрофон поступает через RC-фильтр, состоящий из резистора R1 и конденсатора С1. Напряжение звуковой частоты с выхода микрофона Ml через разделительный конденсатор С2 поступает на вход усилителя звуковой частоты (база транзистора VT1).

Усилитель звуковой частоты собран по двухкаскадной схеме с активными элементами на транзисторах VT1 и VT2 типа КТ315. Он усиливает и ограничивает звуковой сигнал до необходимой амплитуды. Режимы работы транзисторов VT1, VT2 по постоянному току устанавливаются путем подбора сопротивления резистора R3.

Примечание.

Заданный режим поддерживается далее автоматически с помощью обратной связи между транзисторами VT 1 и VT 2.

Усиленный и ограниченный сигнал звуковой частоты через RC-фильтр низкой частоты, выполненный на резисторах R6, R8 и конденсаторе С4, поступает на варикап VD1 типа КВ109. Под действием переменного напряжения изменяется емкость варикапа VD1, осуществляя тем самым частотную модуляцию.

Постоянное напряжение, снимаемое с коллектора транзистора VT2, задает начальное смещение на варикапе VD1. Задающий генератор выполнен на транзисторе VT3 типа КТ368, КТ3101. Режим транзистора VT3 по постоянному току определяет резистор R9 в его базовой цепи. Кварцевый резонатор ZQ1 используется на частоту 47–49 МГц.

Контур в коллекторной цепи транзистора VT3 настроен на частоту третьей гармоники используемого кварцевого резонатора. Высокочастотный сигнал поступает в антенну через конденсатор малой емкости С8.

Вкачестве антенныиспользуется отрезок провода длинной 40–50 см.

Катушка L1 наматывается проводом ПЭВ 0,6 мм на корпусе подстроечного конденсатора С7 и содержит 3–4 витка. Выводы катушки припаиваются к выводам конденсатора.

Настройка усилителя звуковой частоты заключается в подборе сопротивления резистора R3 так, чтобы получить на коллекторе транзистора VT2 напряжение, равное примерно половине напряжения источника питания. Контур L1, С7 настраивается по максимуму излучаемой мощности путем подстройки конденсатора С7.

Схема№ 33. Радиопередатчик с высокой стабильностью несущей частотырассматривается на http://cxem.net/radiomic/radiomic30.php.

При использовании кварцевого резонатора с высокой частотой появляется возможность создать простой радиомикрофон с высокой стабильностью несущей частоты. Ниже приведено описание подобного устройства. Радиомикрофон работает в диапазоне 61–74 МГц с частотной модуляцией.

Принципиальная схема передатчика радиопередатчика приведена на рис. 3.36.

Сигнал с микрофона Ml типа МКЭ-3 усиливается двухкаскадным усилителем на транзисторах VT1, VT2 типа КТ315. Задающий генератор выполнен на транзисторе VT3 типа КТ368. Частотная модуляция несущей частоты обеспечивается варикапом VD2. Резисторы R6 и R7 в базовой цепи транзистора VT3 определяют его режим по постоянному току.

Конденсатор С9 устанавливает необходимый режим генерации, обеспечивая положительную обратную связь. Стабильность частоты генератора зависит в основном от напряжения питания. Чтобы ее повысить, необходимо использовать стабилизатор на 6–9 В, что приведет к усложнению схемы.

Стабилизировать частоту можно и другим способом. Если быть точным, то причина нестабильности несущей частоты определяется в основном колебаниями рабочей точки транзистора VT2 усилителя звуковой частоты при изменении напряжения питания.

Положение этой рабочей точки определяет напряжение обратного смещения на варикапе VD2, а значит, и его начальную емкость. Для стабилизации рабочей точки усилителя на транзисторе VT2 в его базовую цепь включен резистор R4, напряжение на который поступает с параметрического стабилизатора, собранного на резисторе R2, светодиоде VD1 и конденсаторе С1. В устройстве использованы постоянные резисторы МЛТ-0,125, конденсаторы типов К50-16 и КМ.

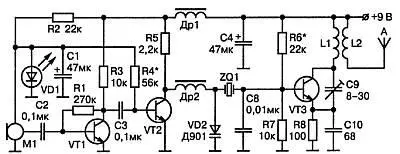

Рис. 3.36 . Радиопередатчик с высокой стабильностью несущей частоты

Детали.Дроссели Др1, Др2 можно использовать стандартные, например, типа Д-0.1, с индуктивностью 15–30 мкГн или изготовить самостоятельно. Дроссели наматываются на резисторах MЛT-0.25 сопротивлением более 100 ком и содержат 50–60 витков провода ПЭВ 0,1 мм. Контурная катушка L1 намотана на каркасе диаметром 8 мм и содержит 6 витков провода ПЭВ 0,8 мм.

Катушка L2 намотана на том же каркасе и тем же проводом, что и катушка L1. Катушка L2 содержит 3 витка, размещенных на расстоянии 1 мм от витков катушки L1.

Антеннавыполнена следующим образом: отрезок 50-омного кабеля длиной 10–12 см зачищается от изоляции и удаляется центральная жила. По всей длине отрезка кабеля наматывается виток к витку провод ПЭВ-0,6 — антенна готова. В крайнем случае, в качестве антенны можно использовать провод длиной 30–50 см.

Настройкуначинают с усилителя звуковой частоты. Изменением сопротивления резистора R4 устанавливают напряжение на коллекторе транзистора VT2, равное половине напряжения источника питания. Емкость конденсатора С9 необходимо подобрать по максимуму тока, потребляемому генератором, а затем резистором R6 установить этот ток около 10 мА.
