Предохранитель FU1 установлен между двумя держателями из упругой листовой латуни, припаянными к токонесущим площадкам на плате. Переключатель SA1 — обычный галетный, a SA2 — тина ВДМ1-8 (выключатель движковый модульный с восемью парами контактов) или восемь малогабаритных выключателей (тумблеров). Трансформатор Т1 — миниатюрный от блока питания микрокалькулятора, число витков сетевой обмотки которого увеличено до 4200, провода ПЭЛ 0,08 мм (вторичная обмотка содержит 120 витков провода ПЭЛ 0,3 мм). Он фиксирован двумя загнутыми через отверстия в плате лепестками обоймы, стягивающей магнитопровод.

Налаживания правильно собранное устройство не требует, однако желательно, пользуясь осциллографом, проверить режим работы симистора VS1 с выбранной нагрузкой. Форма напряжения питания 220 В на управляемом электроприводе должна быть близкой к синусоидальной без каких-либо выбросов. При наличии искажений следует подбором резистора R2 установить оптимальную задержку импульсов включения симистора относительно периода напряжения электросети.

Режим работы запорного устройства тайника устанавливают размыканием соответствующих пар контактов переключателя SA2.

Пользуясь таймером, не следует забывать, что все его детали имеют непосредственный контакт с электросетью. Принимайте соответствующие меры предосторожности при его налаживании и эксплуатации.

Существует множество различных конструкций простых электронных кодовых запирающих устройств. Одни из них в качестве ключей используют специальное кодовое устройство, другие — кварцевый резонатор или колебательный контур, разъем с несколькими перемычками и т. п., размещаемые в ключе, который обычно подносят или вставляют в соответствующее гнездо (отверстие) на стене или двери. Другие конструкции используют для включения уже имеющиеся электроприборы, например выключатели освещения. И те и другие с успехом могут быть использованы для открывания тайника.

Электронный ключ с резисторами

В данном устройстве роль ключа играет постоянный резистор определенного сопротивления, вмонтированный в штекер стереотелефонов. А роль замочной скважины возложена на соответствующее гнездо, которое должно быть хорошо замаскировано, например, под отверстие от гвоздя. Если в это гнездо вставить просто перемычку или стереотелефоны, или резистор другого сопротивления, ничего не произойдет, электромагнит фиксации дверной задвижки тайника не сработает и он останется запертым. Принципиальная схема замка показана на рис. 2.68.

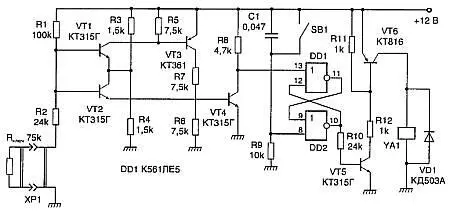

Рис. 2.68. Электронный ключ с резистором

Кодовое устройство выполнено по схеме измерительного моста сопротивления. Плечи моста состоят из резисторов R1, R2 + R ключ, и R3, R4. Мост будет сбалансирован только тогда, когда отношение R1/(R2 + R ключ) будет равно отношению R3/R4. То есть в данном случае сумма R2 и R ключдолжна быть равна R1. Если это соотношение выполняется, мост будет сбалансирован и напряжение в диагонали будет равно нулю. В результате транзисторы VT1 и VT2 окажутся закрытыми, в свою очередь, транзисторы VT3 и VT4 также окажутся закрытыми. Если условие балансировки моста не выполняется, в его диагонали появится напряжение, которое приведет к открыванию одного из транзисторов VT1 или VT2, ток коллектора VT2 или VT3 откроет транзистор VT4 и на его коллекторе установится напряжение близкое к логическому нулю.

Исполнительное устройство состоит из триггера на микросхеме DD1 и транзисторного ключа на транзисторах VT5 и VT6, в коллекторной цени которого включена обмотка электромагнита блокировки замка или электромагнитного реле, управляющего запирающим устройством тайника. Кнопка SB1 служит для запирания замка после закрывания дверцы тайника. При нажатии на нее триггер устанавливается в нулевое состояние и транзисторный ключ оказывается закрытым, электромагнит или реле — обесточено. Теперь при втыкании в гнездо штекера с кодовым резистором транзистор VT4 закрывается и на его коллекторе устанавливается единица. Триггер переходит в единичное состояние и ключ пропускает ток через электромагнит или реле. После вынимания штекера схема останется в таком состоянии до нажатия кнопки SB1.

При настройке резисторы R1 и (R2 + R ключ,) могут выбираться в пределах 10—100 кОм, важно соблюдение приведенной выше формулы. Все детали, за исключением катушки YA1 электромагнита или реле и гнезда для подключения «кодового» резистора, смонтированы на одной компактной печатной плате с односторонним монтажом. Транзисторы могут быть с любыми буквенными индексами, но транзисторы моста VT1 и VT2 должны быть одинаковыми. Электромагнит взят готовый с подвижным сердечником. Питание устройства возможно от источника 6…15 В, но настройку нужно производить для рабочего напряжения (если схема будет работать от 9 В, то и настраивайте при таком питании), к тому же питание нужно стабилизировать.

Ключ — выключатель освещения

При использовании данного устройства для открывания тайника достаточно через некоторое время после включения освещения в помещении выключить и тут же включить выключатель освещения. Это приведет к срабатыванию запирающего устройства (и возможно включения дополнительных ламп освещения, например внутри тайника). Человеку, непосвященному в эту хитрость, практически невозможно найти ключ к тайнику.

Схема устройства приведена на рис. 2 69.

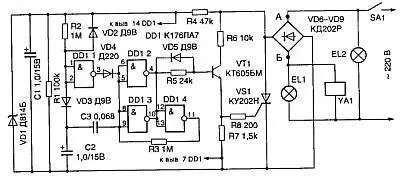

Рис. 2.69. Ключ-выключатель освещения

При замыкании контактов сетевого выключателя SA1 загорается только лампа (или группа ламп) EL2. Одновременно на микросхему DD1 через выпрямительный мост VD6-VD9 подастся напряжение питания, стабилизированное параметрическим стабилизатором R4VD1. С этого момента через резистор R2 и диод VD3 начинает заряжаться конденсатор С2, а с выхода элемента DD1.1 напряжение высокого уровня быстро заряжает конденсатор СЗ (плюс на его правой обкладке). По мере заряда конденсатора С2 уровень сигнала на выходе элемента DD1.1 сменяется на низкий, но на входах элементов DD1.2 и DD1.3 за счет зарядки конденсатора С3 и обратной связи через резистор R3 сохраняется высокий уровень. В это время на выходах элементов DD1.2 и DD1.3 — низкий уровень, транзистор VT1 закрыт, лампы EL1 и электромагнит YA1 выключены. Конденсатор СЗ разряжен, так как теперь на обоих его выводах напряжение высокого уровня.

Длительность зарядки конденсатора С2 зависит от его емкости и сопротивления резистора R2, и при их номиналах, указанных на схеме, не превышает 1 с.
