Схема передатчика показана на рис. 2.77.

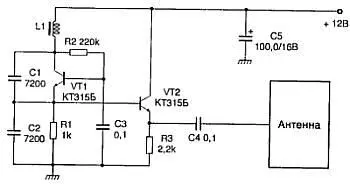

Рис. 2.77. Передатчик детектора близости

Транзистор VT1, индуктивность L1 и конденсаторы C1, С2 и СЗ образуют низкочастотный генератор. Эмиттерный повторитель на транзисторе VT2 служит буферным каскадом, развязывающим генератор и антенну. Схема приемника приведена на рис. 2.78.

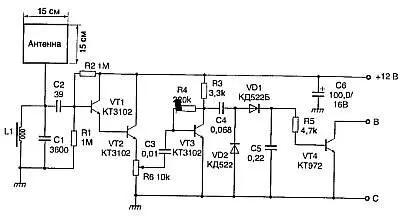

Рис. 2.78. Приемник детектора близости

Он состоит из резонансного контура (L1 и С1) и эмиттерного повторителя на транзисторах VT1 и VT2. Такая схема обладает весьма высоким входным сопротивлением и поэтому не шунтирует контур. Схему завершает электронный ключ на транзисторе VT4, который в режиме ожидания закрыт. Охраняемый предмет подключается электрически но входу приемника и служит приемной антенной.

Обе схемы могут быть смонтированы на платах из изоляционного материала, после чего помешаются в металлические или пластмассовые корпуса. Устройства некритичны к расположению деталей, и их удовлетворит любая монтажная схема. Катушки индуктивности приемника и передатчика одинаковы и состоят из 75 витков провода ПЭВ-1 0,3 мм, намотанного на отрезке ферритового стержня размером 8x75 мм, как показано на рис. 2.74.

При сборке приемника надо предусмотреть побольше свободного места вокруг конденсатора С1, чтобы можно было наилучшим образом настроить приемник на частоту передатчика. Если охраняемый предмет очень большой, то может понадобиться переходный конденсатор между ним и приемником, в качестве которого можно использовать конденсатор емкостью 5600 пФ. Он не вносит никаких поправок в работу устройства и может применяться во многих случаях, не приводя к снижению чувствительности.

Настройка устройства производится следующим образом. К сейфу, который вы собираетесь охранять, подключите вход приемника, как показано на рис. 2.79.

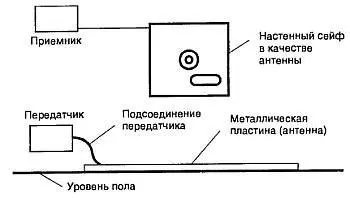

Рис. 2.79. Схема возможной установки детектора близости

Антенну передатчика расположите под ковром на полу или укрепите на противоположной стене. Площадь антенны должна быть не менее 250 см 2, но иногда можно использовать антенну меньших размеров. Правда, при этом снижаются возможности устройства. Всегда неплохо поэкспериментировать с размером антенны и ее расположением для достижения наилучших характеристик устройства.

Смонтировав таким образом устройство, подайте питание на передатчик и приемник. К конденсатору С5 приемника подключите вольтметр. Ползунок резистора R6 приемника должен находиться в верхнем (по схеме) положении.

Если при этом вольтметр показывает напряжение чуть меньше 0,4 В, схема обладает самой высокой чувствительностью. Для надежной работы устройства, находясь вдалеке от антенн приемника и передатчика, установите резистором К6 на конденсаторе С5 напряжение от 0,25 до 0,4 В.

При вводе устройства в работу проследите, чтобы были незаметны места подключения его к охраняемому предмету и хорошо скрыты провода, идущие к обоим антеннам. Плохо скрытая от глаз сигнализации, хотя и весьма дорогая и высокочувствительная, проигрывает в споре с опытным преступником, тогда как элементарный потайной выключатель сделает свое дело, подняв тревогу.

Детекторы вибрации относятся к специализированным приборам, поэтому их часто оставляют без внимания. Одной из причин этого является то, что в прошлом детекторы вибрации представляли собой просто утяжеленные электрические контакты, которые со временем приносили больше неприятностей, чем пользы. В этой области электроника доказала свою ценность еще раз, заменив ненадежные электрические контакты эквивалентными электронными схемами.

Детектор вибрации на микросхеме

Рассматриваемый детектор вибрации (рис. 2.80) интересен не своим схемным решением, а оригинальной конструкцией датчика.

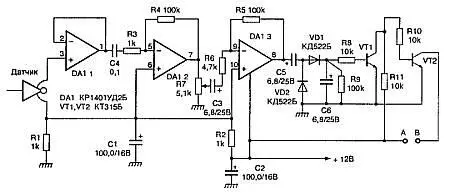

Рис. 2.80. Детектор вибрации на микросхеме

На рис. 2.81 показано, как можно модифицировать обыкновенный миниатюрный громкоговоритель, сделав его чувствительным к низким частотам и практически безразличным ко всем другим звукам.

Рис. 2.81. Конструкция датчика вибрации

За усиление сигнала вибрации отвечает микросхема DA1 КР1401УД2Б, в состав которой входят четыре операционных усилителя. На первом усилителе DA1.1 собран повторитель, согласующий низкое внутреннее сопротивление громкоговорителя со схемой. Последующие два каскада DA1.2 и DA1.3 дают усиление порядка в 2000 раз. Усиление можно поднять еще выше — до 10000, уменьшив сопротивление резистора R6 до 1 кОм, но в большинстве случаев это не требуется. Усиленный сигнал через конденсатор С5 поступает на выпрямитель с удвоением напряжения, а выпрямленное положительное напряжение через резистор R8 — на базу транзистора VT1. Когда вибрация отсутствует, напряжение на базе транзистора VT1 равно нулю. Он закрыт, а транзистор VT2 получает отпирающее напряжение через резисторы R10 и R11. Клеммы А и В получаются замкнутыми через транзистор VT2. При возникновении вибрации сигнал с датчика усиливается, и напряжение, снимаемое с выхода выпрямителя, открывает транзистор VT1, что влечет за собой закрывание транзистора VT2.

Если по каким-либо причинам, вытекающим из применения устройства, для работы сигнализатора необходимо нормально разомкнутое состояние на клеммах А и В, можно проделать несложную модификацию. Для этого удалите транзистор VT2, R10, R11, VT1, а клемма А останется без изменений. Эти клеммы можно использовать в качестве управляющих практически в любых из известных вам устройствах сигнализации. Но в большинстве случаев лучше от них запитывать небольшое чувствительное реле, а оно, в свою очередь, будет управлять исполнительными цепями.

Сборку сигнализатора вибрации следует начать с изготовления самого датчика вибрации. Для этого подойдет почти любой миниатюрный громкоговоритель с диаметром диффузора около 5 см или меньше. В нашем случае был выбран динамик диаметром 3,8 см. Поскольку медная монетка покрывает и место крепления катушки, и большую часть самого диффузора, получившийся при этом датчик игнорирует практически все посторонние звуки, которые могли бы вызвать ложные срабатывания устройства.
