Эта схема также некритична к расположению деталей. Единственной деталью, требующей к себе особого внимания, является сам датчик вибрации, чертеж которого показан на рис. 2.84. Конечно, можно отдать предпочтение собственной конструкции, работающей на том же принципе.

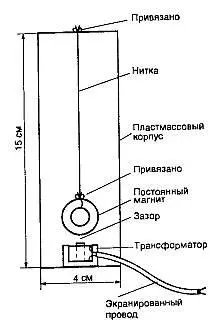

Рис. 2.84. Конструкция датчика вибрации

Начните с переделки миниатюрного согласующего трансформатора, используемого в датчике. Для этого разберите полностью его сердечник, после чего вставьте все пластины обратно в одном направлении, чтобы сердечник представлял собой букву Ш. Может быть, вам и не удастся вставить обратно все Ш-образные пластины. Ничего страшного. Главное, чтобы они сидели плотным пакетом. В качестве сигнальной будет использоваться высокоомная обмотка трансформатора. Судя по всему, схему придется держать вдалеке or датчика, поэтому для соединения их между собой нужен экранированный провод.

В качестве корпуса датчика во время испытаний был выбран футляр размером 15x3,3x3,8 см, но можно использовать и больший. Особого внимания к себе требует установка переделанного трансформатора в паре с постоянным магнитом. Магнит подвешивается на нейлоновой нитке, достаточно эластичной, чтобы не растягиваться со временем. Зазор между сердечником трансформатора и магнитом должен составлять от 0,5 до 0,6 см, при этом между ними возникает заметное притяжение, словно они связаны невидимой пружиной. В случае необходимости к устройству можно подсоединить до трех таких датчиков, подключая их параллельно, при этом схема будет еще способной обеспечить необходимое повышенное усиление.

Размещая датчики в конкретном месте, следите, чтобы нить, на которой висит магнит, была вертикальной и давала ему возможность свободно качаться в любом направлении, не задевая стенок. Чувствительность датчика будет снижена, если магнит окажется смещенным относительно сердечника переделанного трансформатора. При выполнении этих рекомендаций у вас не должны возникнуть проблемы.

Если учесть тот факт, что человеческое тело в основном состоит из воды, которая является электрическим проводником, то можно предположить, что емкостной датчик для обнаружения человека — наиболее оптимальное решение. Емкостной датчик можно использовать в качестве сторожевого, реагирующего на проникновение злоумышленников в помещение, двери или на прикосновение к замкам либо ручкам входных дверей, металлическим шкатулкам, сейфам и т. п.

Простое емкостное реле

Радиус действия реле зависит от точности настройки конденсатора C1, а также от конструкции датчика. Максимальное расстояние, на которое реагирует реле, равно 50 см.

Принципиальная схема емкостного реле приведена на рис. 2.85, а конструкция индуктивной катушки с размещением ее и датчика на плате — на рис. 2.86.

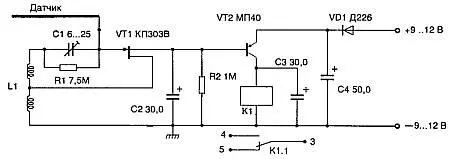

Рис. 2.85. Простое емкостное реле

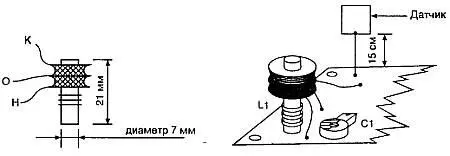

Рис. 2.86. Конструкция индуктивной катушки емкостного реле

Катушка L1 намотана на многосекционном полистироловом каркасе от контуров транзисторных радиоприемников и содержит 500 витков (250 + 250) с отводом от середины провода ПЭЛ 0,12 мм, намотанного внавал.

Датчик устанавливается перпендикулярно плоскости печатной платы. Он представляет собой отрезок изолированного монтажного провода длиной от 15 до 100 см, либо квадрат, выполненный из такого же провода, со сторонами от 15 см до 1 и.

Конденсатор С1 — типа КПК-М, остальные — типа К50-6. В качестве реле выбрано РЭС-10, паспорт РС4.524.312, можно также применить РЭС-10, паспорт РС4.524.303, либо РЭС-55А, паспорт 0602. Диод VD1 можно исключить, так как он необходим лишь для предохранения схемы от случайного изменения полярности питания.

Настраивается емкостное реле конденсатором С1. Сначала ротор C1 необходимо установить в положение минимальной емкости, при этом сработает реле К1. Затем ротор медленно поворачивают в сторону увеличения емкости до выключения реле К1. Чем меньше емкость подстроечного конденсатора, тем чувствительнее емкостное реле и больше расстояние, на котором датчик способен реагировать на объект. При настройке конденсатора корпус тела и руку с диэлектрической отверткой необходимо держать на возможно большем удалении от платы.

Емкостный датчик

Большинство схем емкостных датчиков состоят из двух генераторов и схемы, контролирующей нулевые биения или промежуточную частоту. При этом частота одного генератора стабилизируется кварцевым резонатором, а на настройку контура другого влияет внешняя емкость.

Схема, приведенная на рис. 2.87, содержит один генератор, работающий на частоте 460–470 кГц, воздействие на датчик приводит к тому, что изменяется ток, потребляемый генератором (внешняя емкость не столько изменяет частоту, сколько дополнительно нагружает контур).

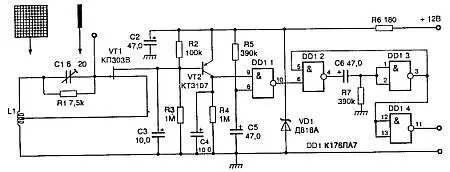

Рис. 2.87. Емкостный датчик

При увеличении внешней емкости ток потребления возрастает, что приводит к открыванию второго транзистора.

Генератор собран на полевом транзисторе VT1. Частота настройки определяется параметрами контура на катушке L1. Датчик может быть произвольной формы, например кусок монтажного провода, сетка, квадрат со стороной от 150 до 1000 мм или кольцо. Если датчик устанавливать в автомобиле, то для охраны стекла достаточно провода длиной 150 мм, можно установить сетку в сидениях или расположить провод в щелях приборной панели.

Ключ выполнен на транзисторе VT2. При воздействии на датчик ток, потребляемый генератором, увеличивается и транзистор VT2 открывается, при этом напряжение на его коллекторе становиться близким к напряжению питания (схема питается от параметрического стабилизатора на стабилитроне VD1 и резисторе R6).

Исполнительное устройство выполнено на микросхеме DD1 по схеме одновибратора. Цепь R5C5 нужна для задержки срабатывания устройства после включения. Если задержка не нужна, конденсатор С5 можно исключить. Можно сделать вариант с задержкой и контрольным светодиодом. В этом случае нужно уменьшить сопротивление R6 до 150 Ом, a R4 до 620 Ом, и включить последовательно с R4 светодиод типа АЛ307 в прямом направлении. Теперь первые пять-десять секунд после включения реакция датчика приведет только к зажиганию светодиода. Затем, после окончания этого времени, каждое срабатывание будет приводить к появлению на выходе схемы положительного импульса длительностью около 10 с. Длительность импульса можно регулировать, изменяя сопротивление R7 или емкость С6.
