Транзистор VT1 может быть КТ315Б — КТ315Д, КТ312А — КТ312В или другой аналогичный. Диоды VD3 — VD6 — любые выпрямительные с допустимым прямым током не менее 40…50 мА. Оксидные конденсаторы — типа К50-6 или другие на соответствующие поминальные напряжения, резисторы — типа ВС, МЛТ. Реле К1 — РЭС22, паспорт РФ4.500.129 или аналогичное, срабатывающее при напряжении 9…11 В.

Налаживание автомата сводится к окончательной настройке его емкостного реле. Для этого параллельно конденсатору С5 (см. рис. 2.88) подключают высокоомный вольтметр постоянного тока и подстроечным конденсатором С4 устанавливают на нем максимальное напряжение — оно должно быть примерно таким же, как и при предварительной настройке. Если добиться этого не удается, параллельно С4 подключают дополнительный конденсатор емкостью 20…30 пФ и настройку повторяют.

Для повышения чувствительности устройства контур L2C4 следует настраивать не на максимум напряжения, а немного меньше — примерно на уровне 0,7 U вх. мах. А так как возможны две точки настройки (выше и ниже F o), правильна будет та, которая соответствует меньшей емкости конденсатора С4. После этого резисторами R2, R3 добиваются четкого срабатывания электромагнитного реле.

Кроме воды и грызунов существует еще один способ уничтожения тайника и его содержимого — пожар. Для определения признаков пожара предлагаем вашему вниманию простой оптоэлектронный датчик дыма с питанием от линии (рис. 2.90).

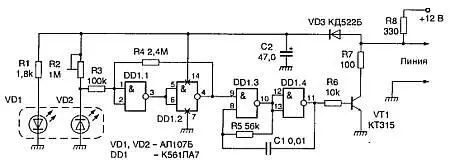

Рис. 2.90. Принципиальная схема датчика дыма

Устройство работает следующим образом.

На диодах VD1 и VD2 выполнена оптопара с открытым каналом. В качестве излучающего и приемного светодиодов используется светоизлучающий ИК диод АЛ107Б. При освещении светодиода VD2 потоком ИК излучения от светодиода VD1 первый будет иметь небольшое сопротивление, и в точке соединения резисторов R2, R3 и светодиода VD2 значение напряжения будет менее половины напряжения питания. На триггере Шмитта (элементы DD1.1, DD1.2) установится уровень логического «0». Генератор импульсов, выполненный на элементах DD1.3, DD1.4 блокирован этим уровнем (на выводе 9 DD1.3). Транзистор VT1 закрыт уровнем логического «0» на выводе 11 элемента DD1.4.

При попадании дыма на датчик освещенность светодиода VD2 уменьшается и, как следствие, увеличивается его сопротивление. Напряжение в точке соединения элементов R2, R3, VD2 возрастает, приводит к срабатыванию триггера Шмитта и включению генератора на элементах DD1.3, DD1.4. С выхода последнего (вывод 11 DD1.4) через резистор R6 положительные импульсы поступают на базу транзистора VT1. Он открывается и замыкает линию связи через резистор R7 на землю. При этом напряжение в точке соединения элементов VD3, R7, R8 уменьшается, а при закрывании транзистора VT1 — увеличивается. Таким образом, при появлении дыма на выходе линии (точка соединения элементов VD3, R7, R8) будут присутствовать импульсы с частотой, задаваемой генератором на элементах DD1.3, DD1.4. Эти импульсы обрабатываются схемой оповещения о пожаре (на рис. не показана), и выдается сигнал тревоги.

Питание устройства осуществляется по линии связи от источника +12 В через резистор R8. При этом в исходном состоянии (дым отсутствует) конденсатор С2 заряжен через диод VD3. При срабатывании датчика питание устройства будет осуществляться от конденсатора С2, который подзаряжается через диод VD3 при закрывании транзистора VT1. При замыкании линии через резистор R7 и транзистор VT1 диод VD3 препятствует разряду конденсатора С2.

Одна из возможных конструкций датчика дыма показана на рис. 2.91.

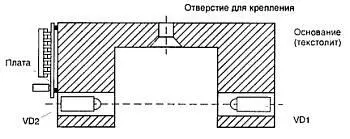

Рис. 2.91. Конструкция датчика дыма

Вместо светодиодов АЛ107Б можно использовать АЛ108. Настройка датчика заключается в установке порога срабатывания триггера Шмитта изменением сопротивления резистора R2.

Чтобы соорудить тайник, вам понадобятся инструменты. Наверное, некоторые из них у вас уже есть. Если нет, то эта глава поможет выбрать то, что нужно. Начнем с простой отвертки.

Основное требование к отвертке — ее лезвие должно плотно входить в шлиц винта. Вы же не хотите оставить на головке винта следы, показывающие, что здесь недавно ковырялись. Предположим, вы хотите что-то спрятать в цоколе настольной лампы, дно которого закреплено винтами. Если отвертка входит неплотно, на шлицах винтов останутся вмятины и царапины, которые будут видны всякому, кто поднимет лампу и взглянет на нее снизу.

Клинообразно заточенные лезвия при повороте отвертки часто выскакивают из шлица. Вряд ли вам удастся купить отвертки с параллельной заточкой в ближайшем магазине хозяйственных товаров. Большинство из них под видом отверток продают дорогостоящий металлолом. Вам нужен комплект так называемых «оружейных отверток». Купить их можно только в специализированных магазинах.

Вам также понадобится молоток (рис. 3.1).

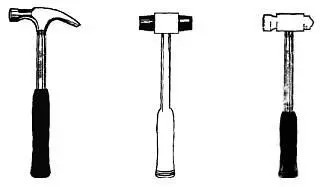

Рис. 3.1. Молотки различных типов (слева направо): стальной с гвоздодером, киянка из пластика и резины; медный «молоток механика»

Железный молоток хорош для забивания гвоздей или для работы зубилом, по пластиковый или кожаный лучше, если вам нужно небольшое усилие, не оставляющее следов.

Устанавливать секретную панель на место, осторожно постукивая молотком, — довольно тонкая работа, причем нельзя оставлять вмятин, которые вас выдадут. Может понадобиться также так называемый «молоток механика» с медной головкой. Он пригодится для работы с пробойниками (рис. 3.2), мягкая медь не повредит их.

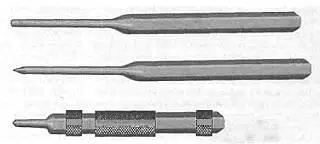

Рис. 3.2. Пробойники (сверху вниз): цилиндрический, слесарный, автоматический

Существует несколько видов пробойников. Простой цилиндрический пробойник предназначен для выбивания штифтов. Вам он понадобится при разборке некоторых изделий, собранных на цилиндрических или конических штифтах.

Слесарный пробойник имеет конический наконечник для накернивания отверстий. Автоматический пробойник имеет пружинную конструкцию. Вы ставите кончик пробойника на то место, где нужно сделать выемку, и сильно нажимаете. При этом боек поднимается, прижимаясь к пружине. Когда ход бойка кончается, он освобождается и ударяет, делая выемку.
