Емкостный датчик собран на одной печатной плате из одностороннего фольгированного стеклотекстолита. Подстроечный конденсатор — тина КПК, полевой транзистор VT1 может быть с любым буквенным индексом, что же касается VT2 — здесь подойдет любой p-n-p транзистор малой мощности, включая и МП39 —МП42. Микросхему К176ЛА7 можно заменить на К561ЛА7 или даже на К561ЛЕ5, но в этом случае нужно поменять местами R5 и С5, изменить полярность включения С6 на противоположную; вывод R7, соединенный с общим проводом, подключить к катоду стабилитрона, а выходной сигнал снимать с вывода 3 DD1, включив элемент с выводами 12, 13 и 11 между коллектором VT2 и выводом 9 DD1.

Катушка намотана на стандартном четырехсекционном каркасе от катушки гетеродина средневолнового радиоприемника. Ферритовый сердечник (и броневой, если имеется) удаляется. Катушка имеет 1000 витков с отводом от середины провода ПЭВ 0,06 мм. Стабилитрон можно выбрать любой соответствующей мощности с напряжением стабилизации 7…10 В.

Для настройки подключите датчик и расположите плату там, где она будет находиться (или недалеко от этого места). Подключив питание, диэлектрической отверткой установите ротор конденсатора С1 в состояние минимальной емкости. При этом схема должна сработать. Затем, постепенно поворачивая его на небольшой угол и удаляясь после этого на расстояние недосигаемости (около полуметра), установите ротор С1 в такое положение, при котором схема перестает срабатывать, пока вы не приблизитесь на такое расстояние, которое хотите установить.

Емкостное реле на LC-контуре

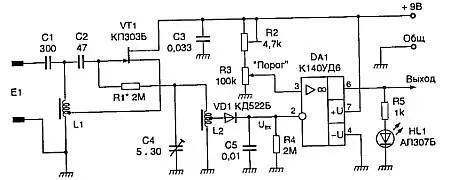

Принцип действия описываемого варианта емкостного реле (рис. 2.88) основан на изменении частоты LC-генератора под влиянием воздействия на его элементы внешних предметов — эффекта, знакомого вам по реакции радиоприемника на поднесение руки к его антенне.

Рис. 2.88. Емкостное реле на LC-контуре

Такой генератор емкостного реле образуют катушка L1, емкость датчика Е1, конденсаторы C1, С2, полевой транзистор VT1 и, конечно, незначительная емкость монтажа устройства.

Если напряжение питания транзистора стабилизировано и емкость датчика неизменна, то и частота генератора тоже неизменна (в нашем случае примерно 100 кГц). Но стоит приблизиться или коснуться датчика рукой, его емкость увеличивается, а частота электрических колебаний генератора уменьшается.

Резкое изменение частоты LC-генератора — это и есть сигнал о нарушении исходных параметров чувствительного элемента емкостного реле.

Но этот сигнал надо еще обнаружить. Решить задачу помогает второй LC-контур, образованный катушкой L2, конденсатором С4 и слабо связанный (чтобы не упала добротность) с генератором через резистор R1. Используется знакомое вам свойство резонансного контура — зависимость напряжения на нем от частоты колебаний поступающего сигнала. Выделенное контуром напряжение сигнала выпрямляется диодом VD1, фильтруется конденсатором С5 и далее поступает на инвертирующий вход (вывод 2) операционного усилителя (ОУ) DA1, выполняющего функцию компаратора.

Конденсатором С4 резонансный контур настраивают на исходную частоту F 0генератора. При этом на инвертирующем входе компаратора действует постоянное напряжение U вх. мах. Резисторами R2 и R3 устанавливают на неинвертирующем входе (вывод 3) ОУ пороговое напряжение U пор. Несколько меньшее, чем U вх. мах. В этом случае напряжение на выходе ОУ мало и светодиод HL1, подключенный к нему через ограничительный резистор R5, не горит.

Если изменение частоты генератора будет таким, что напряжение U вхстанет меньше U пор,компаратор сработает и включит светодиод. При удалении от датчика частота генератора вновь станет исходной, напряжение U вхувеличится, компаратор переключится в первоначальное состояние и светодиод погаснет.

Катушки L1 и L2 идентичные по конструкции и намотаны на кольцах из феррита 2000НМ с внешним диаметром 20 мм (можно 15 мм) и содержат 100 витков провода ПЭВ-2 0,2 мм. Намотка виток к витку, в один слой. Отвод катушки L1 сделан от 20-го витка, считая от вывода, соединенного общим проводом, L2 — от середины. Расстояние между началом и концом катушек должно быть не менее 3…4 мм. Транзистор VT1 — КПЗОЗБ, операционный усилитель DA1 — К140УД7, К140УД8, диод VD1 — КД503Б, КД521, КД522Б. Конденсаторы С1 и С2 — типа КТ, КД, КМ, СЗ и С5 — КЛС, KM, С4 — КПК-1, резисторы R2 и R3 — типа СПЗ-3, остальные — ВС, МЛТ.

После сборки реле проводят предварительную регулировку (цепочку R5HL1 пока не подключают). Роль датчика могут временно выполнять два отрезка провода диаметром 0,5… 1 мм длиной по 1…1,5 м, расположенные параллельно на расстоянии 15…20 см один от другого. К конденсатору С5 подключают вольтметр постоянного тока с относительным входным сопротивлением менее 10 кОм/В и подстроечным конденсатором С4 добиваются максимального показания напряжения вольтметра. Если при этом емкость конденсатора С4 окажется наибольшей, то параллельно ему подключают дополнительный конденсатор емкостью 10… 15 пФ и подстройку повторяют. Вольтметр должен фиксировать напряжение 2,5…5 В. Если оно меньше, подбирают резистор R1, но его сопротивление должно быть более 500 кОм. После каждой замены резистора подстройку повторяют.

Далее, к выходу ОУ подключают последовательно соединенные резистор R5 светодиод НL1. Движок резистора R3 устанавливают в нижнее по схеме положение, резистор R2 — в среднее. При этом светодиод должен гореть. Медленно перемещая движок резистора R3, добиваются погасания светодиода. Если теперь к датчику поднести руку или коснуться провода, соединенного с конденсатором С1, светодиод должен загореться. На этом предварительную регулировку емкостного реле можно считать законченной.

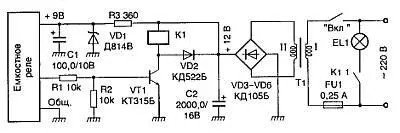

Схема исполнительного устройства приведена на рис. 2.89.

Рис. 2.89. Исполнительное устройство

К выходу емкостного реле через делитель R1R2 подключают электронный ключ на транзисторе VT1, управляющий электромагнитным реле К1, контакты К1.1 которого включают осветительную лампу EL1 или сирену. Блок питания включает в себя понижающий трансформатор Т1, выпрямитель на диодах VD3—VD6 и фильтрующий конденсатор С2. Напряжение питания самого емкостного реле (9 В) стабилизируется параметрическим стабилизатором R3VD1.

При срабатывании емкостного реле на его выходе появляется постоянное напряжение 7…8 В, часть которого поступает на базу транзистора VT1. Транзистор открывается, реле К1 срабатывает и замыкающимися контактами К1.1 подключает к сети лампу EL1 или сирену. После восстановления исходного режима работы емкостного реле транзистор закрывается и лампа гаснет.
