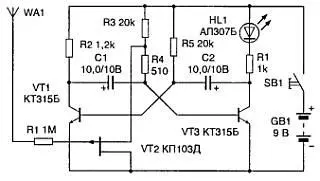

Рис. 3.18. Искатель проводки на трех транзисторах

На двух биполярных транзисторах (VT1, VT3) собран мультивибратор, а на полевом (VT2) — электронный ключ.

Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле — его и улавливает искатель.

Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен.

Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратиться и мультивибратор начнет работать. Начнет вспыхивать светодиод.

Перемещая антенный щуп вблизи стены, нетрудно проследить за пролеганием в ней сетевых проводов.

Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные — любые из серии КТ312, КТ315. Все резисторы — МЛТ-0,125, оксидные конденсаторы — К50-16 или другие малогабаритные, светодиод — любой из серии АЛ307, источник питания — батарея «Корунд» либо аккумуляторная батарея напряжением 6…9 В, кнопочный выключатель SB1 — КМ-1 либо аналогичный.

Часть деталей прибора смонтирована на плате из одностороннего фольгированного стеклотекстолита. Корпусом искателя может стать пластмассовый пенал для хранения школьных счетных палочек. В его верхнем отсеке крепят плату, в нижнем — располагают батарею. К боковой стенке верхнего отсека прикрепляют выключатель и светодиод, а к верхней стенке — антенный щуп.

Он представляет собой конический пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который соединяют гибким монтажным проводником с резистором R1 на плате.

Антенный щуп может быть иной конструкции, например в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого в телевизоре.

Длина отрезка 80… 100 мм, его концы пропускают через отверстия в верхнем отсеке корпуса и припаивают к соответствующей точке платы.

Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов R3, R5 либо конденсаторов C1, С2. Для этого нужно временно отключить от резисторов R3 и R4 вывод истока полевого транзистора и замкнуть контакты выключателя.

Искатель может быть собран и по несколько иной схеме (рис. 3.19) с использованием биполярных транзисторов разной структуры — на них выполнен генератор. Полевой же транзистор (VT2) по-прежнему управляет работой генератора при попадании антенного щупа WA1 в электрическое поле сетевого провода.

Транзистор VT1 может быть серии КТ209 (с индексами А-Е) или КТ361 VT2 — любой из серии КП103, VT3 — любой из серии КТ315, КТ503, КТ3102. Резистор R1 может быть сопротивлением 150…560 Ом, R2 — 50 кОм.1,2 МОм. R3 и R4 — с отклонением от указанных на схеме номиналов на 15 %, конденсатор С1 — емкостью 5…20 мкФ.

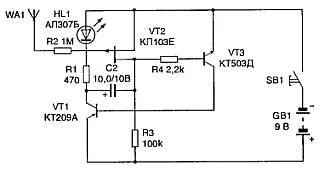

Рис. 3.19. Искатель на биполярных транзисторах разной структуры

Индикаторы скрытой проводки на микросхемах

Схема прибора приведена на рис. 3.20. Он состоит ил двух узлов — усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьезоизлучателе BF1.

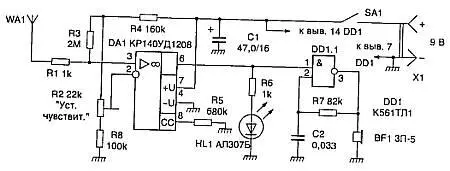

Рис. 3.20. Обнаружитель электропроводки на микросхемах

При расположении антенны WA1 вблизи от токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.

Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9 В, не превышает 2 мА, а при включении светодиода HL1 — 6…7 мА.

Источником питания может быть батарея 7Д—0,125, «Корунд» или аналогичная зарубежного производства.

Иногда, особенно когда искомая электропроводка расположена высоко, наблюдать за свечением индикатора НL1 затруднительно и вполне достаточно звуковой сигнализации. В таком случае светодиод может быть отключен, что повысит экономичность прибора. Все постоянные резисторы — МЛТ-0,125, подстроечный резистор R2 — типа СПЗ-38Б, конденсатор С1 — К50-6. Антенной WA1 служит площадка фольги на плате размером примерно 55x12 мм.

Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1. Начальную чувствительность прибора устанавливают подстроечным резистором R2. Безошибочно смонтированный прибор в налаживании не нуждается.

Простой индикатор переменного электрического поля

Простой индикатор переменного электрического ноля скрытой проводки может быть собран с использованием в качестве регулируемого внешним электрическим полем делителя напряжения — резистора R1 и канала полевого транзистора (рис. 3.21). В качестве управляемого генератора импульсов использован генератор на микросхеме К122ТЛ1. Нагрузкой генератора для индикации являются высокоомные головные телефоны тина ТОН-1 (ТОН-2).

Рис. 3.21. Простой индикатор электрического поля

При наличии внешнего переменного электрического ноля сигнал, наводимый на антенну, поступает на управляющий электрод полевого транзистора (затвор), что вызывает модуляцию сопротивления канала полевого транзистора. В итоге, падение напряжения на делителе изменяется, что, в свою очередь, вызывает появление генерации с изменяющейся частотой.

Индикатор магнитного поля

Вокруг проводников, по которым протекает переменный ток, создается переменное не только электрическое, но и магнитное поле. Поэтому для обнаружения скрытой проводки можно регистрировать переменное магнитное поле.
