Предлагаемый вашему вниманию индикатор магнитного ноля (рис. 3.22) содержит датчик магнитного поля В1, усилитель переменного тока, собранный на ОУ DA1, и компаратор напряжения на ОУ DA2. Переменное магнитное поле возбуждает в катушке датчика переменное напряжение, которое после усиления поступает на один из входов компаратора, а к его второму входу подведено постоянное регулируемое напряжение с движка переменного резистора R3.

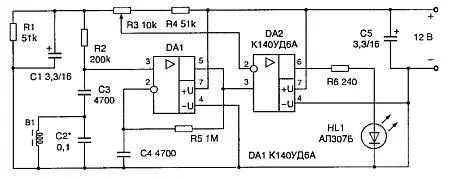

Рис. 3.22. Индикатор магнитного поля

Если датчик расположен вне магнитного поля, амплитуда напряжения на выходе ОУ DA2 мала (шумы и помехи), на выходе компаратора будет постоянное напряжение 1…1,5 В. Поэтому светодиод HL1 либо не светится, либо светится слабо — это зависит от свойств конкретного экземпляра ОУ DA2 и светодиода HL1. Когда датчик приближают к проводнику с током, на выходе усилителя DA1 появляется переменное напряжение, достаточное для переключения компаратора. На выходе компаратора появляются импульсы напряжения, и светодиод HL1 включится, сигнализируя о том, что по испытуемому проводнику протекает ток. Для повышения чувствительности датчика и помехозащищенности прибора параллельно обмотке датчика В1 включен конденсатор С2. Вместе с обмоткой этот конденсатор образует контур, настроенный на частоту, равную частоте сети. Порог срабатывания компаратора, а значит, и чувствительность индикатора можно регулировать переменным резистором R3.

Почти все детали прибора размещены на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1 мм. Плату помещают в отдельный металлический экранирующий футляр. Размер платы выбран так, чтобы ее можно было смонтировать в прямоугольных обоймах от отработавших батарей «Крона» или «Корунд». К футляру индикатора прикрепляют щуп, на конце которого монтируют датчик магнитного поля.

В качестве датчика В1 можно использовать готовую универсальную головку от кассетного магнитофона или плеера. Несложно изготовить датчик и самостоятельно. Основой головки служит кольцевой магнитопровод диаметром 7 мм из феррита 1500НМ. Кольцо аккуратно разламывают пополам и снова склеивают эпоксидным клеем, вложив предварительно в один из зазоров немагнитную прокладку (например, из бумаги или текстолита) толщиной примерно 0,5 мм. Этот зазор — рабочий, он будет служить чувствительной зоной головки. Затем на кольцо наматывают 400 витков провода ПЭВ-2 0,1 мм. Кромки кольца следует притупить. Провод наматывают так, чтобы вся обмотка располагалась на половине кольца, противоположной рабочему зазору. Тем же клеем пропитывают обмотку, фиксируют датчик на щупе и обволакивают его тонким слоем клея для защиты от механических повреждений. Конденсатор С2 размещают в щупе рядом с датчиком. Соединяют датчик с платой экранированным проводом.

В приборе, кроме указанных на схеме, можно применить ОУ К140УД6Б, К140УД7А, К140УД7Б; светодиод — АЛ102А-АЛ102Д, АЛ307А-АЛ307Н, АЛ316А, АЛ316Б, АЛ341А-АЛ341Е, АЛ360А, АЛ360Б. Резистор R2 — СПО или СП4-1, остальные — ВС, МЛТ; конденсаторы C1, С5 — К50-6, К53-1, К52-1, остальные — КМ, КЛС. Налаживание сводится к настройке контура R1C2 на частоту генератора. Конденсатор может быть составлен из нескольких, включенных параллельно. Вообще говоря, контур можно и не настраивать, и даже совсем отказаться от конденсатора С2, но при этом чувствительность индикатора будет меньше в два-три раза. Питать прибор необходимо от стабилизированного источника напряжения с выходным током 60…70 мА, но не исключено и автономное питание от батарей «Корунд» или аккумуляторных — 7Д-0,125.

Универсальный прибор-индикатор

Этот универсальный прибор-индикатор является для вас просто находкой, поскольку сочетает в себе при всей своей простоте два индикатора. Прибор позволяет не только определить скрытую проводку, но и обнаружить любой металлический предмет, находящийся в стене или полу (арматура, старые провода и т. п.), и, таким образом, значительно облегчит поиск места для оборудования тайника.

Прибор состоит из двух независимых устройств: металлоискателя и индикатора скрытой электропроводки (рис. 3.23).

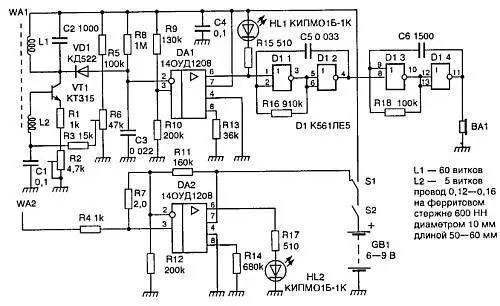

Рис. 3.23. Универсальный прибор-индикатор

На транзисторе VT1 собран ВЧ генератор, который вводится в режим возбуждения регулировкой напряжения на базе VT1 с помощью потенциометра R6. ВЧ напряжение выпрямляется диодом VD1 и переводит компаратор, собранный на ОУ DA1, в положение, при котором гаснет светодиод HL1 и генератор периодических звуковых сигналов, собранный на микросхеме DA1 находится в выключенном состоянии. Вращением регулятора чувствительности R6 устанавливается режим работы VT1 на пороге генерации, который контролируется выключением светодиода HL1 и генератора периодического сигнала. При попадании в поле индуктивности L1/L2 металлического предмета генерация срывается, компаратор переключается в положение, при котором загорается светодиод HL1, и на пьезокерамический излучатель подается периодическое напряжение частотой около 1000 Гц с периодом около 0,2 с.

Резистор R2 предназначен для установки режима порога генерации при среднем положении потенциометра R6.

Индикатор скрытой проводки собран на базе микромощного операционного усилителя DA2. При расположении вблизи электропроводки провода, подключенного на вход усилителя, наводка промышленной частоты 50 Гц воспринимается антенной WA2, усиливается чувствительным усилителем, собранным на DA2, и переключает с этой частотой светодиод HL2.

Конструктивно прибор выполнен в корпусе, спаянном из фольгированного стеклотекстолита и окрашенном нитроэмалью. Приемные антенны WA1 и WA2 должны быть максимально удалены от руки и находиться в головной части прибора. Следует обратить внимание на то, что часть корпуса, в которой находятся антенны, не должна иметь внутреннего покрытия фольгой. SB1 переключает режимы работы, включатель питания SB2 совмещен R6. В качестве источника питания используется батарея типа «Корунд». Токи потребления при различных режимах работы:

Дежурный режим метал л о искателя……………….2 мА

Включение светодиода и подача звукового сигнала… 10 мА

Дежурный режим искателя скрытой проводки……….0,2 мА

Включение светодиода…………………………………2 мА

При подключении запорных устройств тайников к сети переменного тока или оборудования электрического освещения внутри тайников часто возникает необходимость в определении фазового провода. Это, в первую очередь, обусловлено тем, что некоторые из рассматриваемых в данной книге запорных устройств правильно работают только при соответствующем подключении к ним фазового и нулевого проводов сети переменного тока. Для определения фазового провода используются специальные приборы, называемые индикаторами фазы. Эти устройства позволят вам быстро и безошибочно произвести монтаж электропроводки и другого оборудования, необходимого при изготовлении тайника.
