У взрывчатых веществ характерный запах нитратов и для поиска бомб собак натаскивают на него. Обмануть такую собаку можно, если потереть по багажу или саквояжу кусочком пластиковой взрывчатки, особенно если этот багаж будет принадлежать нескольким разным людям.

Собак очень сильно привлекают некоторые лосьоны после бритья и они реагируют на них, как на взрывчатку. Этим можно воспользоваться, чтобы «замаскировать» настоящую взрывчатку.

Познакомившись с методами работы тех, кто ищет, вы лучше представляете себе, с чем вам придется столкнуться, чтобы сохранить свою тайну. Хотя с первого взгляда кажется, что те, кто обыскивает, большие профессионалы и от них ничего не скроешь, работают они далеко не так эффективно, как хотели бы вам показать. Доказательство тому — огромное количество различных незаконных предметов на территории нашей страны. А если что и находят, то только из-за глупости или крайнего невезения того, кто прячет.

Современные телевизионные и оптические системы включают в себя эндоскопическое и портативное телевизионное оборудование, а также специальные оптические приборы и зеркала. Эндоскопическое оборудование применяется в промышленности, строительстве, на транспорте, в научных исследованиях, медицине, службах обеспечения безопасности и досмотра.

С эндоскопами знакомо большинство людей, страдающих заболеваниями или проходящих обследование желудочно-кишечного тракта. Трудно забыть неприятные ощущения, связанные с кабинетом эндоскопического обследования, когда вам в пищевод врач засовывает гибкий шланг длиной около 1 м с лампочкой и объективом на конце.

Портативные телевизионные системы используются для быстрого поиска взрывных устройств, оружия, наркотиков, контрабанды, осмотра транспортных средств, контейнеров, вагонов, судов. Оптические приборы и зеркала дополняют собой возможности эндоскопического и телевизионного оборудования, а кроме того, имеют некоторые самостоятельные применения; например, зеркала используются для осмотра автомобилей.

Современный технический уровень средств дистанционного визуального наблюдения достаточно высок. Ассортимент эндоскопической продукции включает в себя целую гамму гибких волоконно-оптических фиброскопов (рис. 4.3),

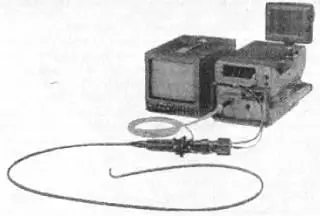

Рис. 4.3. Промышленный фиброскоп

жестких бароскопов, гибких видеоскопов, систем передачи изображения, портативных видеосистем и видеоанализаторов, позволяющих осуществлять осмотр труднодоступных мест с получением изображения высокого качества. Общим и главным для всех этих устройств является миниатюрный объектив, помещаемый на конце тонкого гибкого рукава или жесткой трубки, внутри которых изображение передается по оптоволоконному жгуту или посредством многокомпонентных линз к окуляру. Рядом с объективом может располагаться ПЗС-матрица, сигнал с которой по кабелю передается к блоку преобразования сигнала и к телевизионному монитору. Гибкие эндоскопы легко проходят сквозь сложные изгибы различных каналов. Бароскопы, в отличие от гибкий эндоскопов, вместо гибкого рукава оборудованы жесткой штангой, на конце которой размещен объектив и (или) ПЗС-матрица (рис. 4.4).

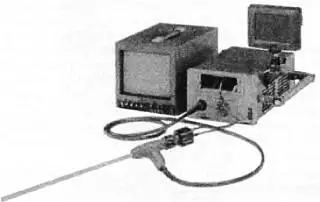

Рис. 4.4. Промышленный бороскоп

Бароскопы используются для осмотра узлов, к которым может быть осуществлен доступ через узкие прямолинейные каналы.

Видеоскопы идеально подходят для осмотра удаленных зон. Изображение выводится на ТВ-монитор в реальном масштабе времени, с одновременным с фото- и видеодокументированием. Все эти возможности эндоскопических систем в полной форме реализованы, например, в серийной продукции фирмы Olympus (Япония). Вместе с тем, это оборудование не вполне удовлетворяет требованиям оперативности проведения осмотра. Практически все промышленные эндоскопические системы рассчитаны скорее на статическое скрупулезное обследование, чем на быстрый оперативный осмотр.

Эти системы имеют многомодульную конфигурацию с кабельными соединениями, их функциональные блоки не минимизированы по весу и габаритам.

Очевидны также проблемы с быстрой подготовкой к работе, переносом системы и сохранением ее целостности. Еще одна существенная особенность заключается в не всегда приемлемом качестве наблюдаемого через окуляр изображения.

Видеоскопы (рис. 4.5) позволяют вести наблюдение через миниатюрную ПЗС-матрицу на удалении до 22 м.

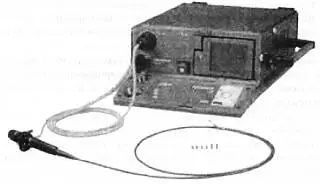

Рис. 4.5. Промышленный видеоскоп

Сигнал по кабелю поступает на блок преобразования и, далее, на ТВ монитор. Разрешающая способность и, как следствие, качество изображения в видеоскопах значительно выше, чем то, которое достигается с помощью фиброскопов. По ТВ монитору следить за осмотром может практически неограниченное число наблюдателей. В то же время подобное оборудование не может использоваться одним оператором и не приспособлено для быстрой смены места осмотра и обхода объектов. Для этого больше подходят портативные эндоскопические устройства типа фиброскопов МР-660В или ММ-013С.

Соединить преимущества высокого качества изображения с максимальным удобством пользования оборудованием при досмотре позволяют портативные телевизионные системы. Это достигается путем конструктивного объединения в едином устройстве миниатюрной телевизионной камеры, регулируемой штанги и телевизионного монитора. Угловое положение камеры изменяется с помощью гибкой концевой части штанги или фиксируемого шарнира. Телевизионный сигнал и питание передаются по кабелю, пропущенному внутри штанги. В телескопических штангах обеспечивается подмотка избыточного кабеля на встроенный подпружиненный барабан. Монитор для наблюдения изображения крепится на рукоятке штанги посредством регулируемого кронштейна. Характерными особенностями телевизионных портативных систем являются следующие:

— Цилиндрический корпус камеры со встроенной инфракрасной подсветкой обеспечивает максимально возможную для этого оборудования способность проникновения в труднодоступные места. Герметизация корпуса камеры позволяет вести наблюдение в жидких средах.

— Телескопическая штанга имеет широкий диапазон регулирования фиксируемых положений, обеспечивая свободный доступ как к более, так и менее удаленным от оператора местам обследования без необходимости манипулирований кабелями, разъемами, модулями, принадлежностями и т. п.
