— Компактный монитор с электронно-лучевой трубкой, съемно устанавливаемый на штанге, создает наиболее удобные для оператора условия визуального наблюдения и качество изображения, достаточное для проведения осмотра.

— Конструкция изделия обеспечивает минимальное время для подготовки прибора к работе. Пылевлагозащитный и ударопрочный корпус предохраняет устройство от влияния окружающей среды и позволяет использовать его практически в любых условиях.

Примером реализации этих особенностей может служить система тина S-1000 («Кальмар»), внешний вид которой показан на рис. 4.6.

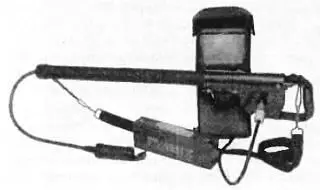

Рис. 4.6. Система S-1000 «Кальмар»

В некоторых случаях для выполнения досмотра приемлемы более простые телевизионные системы. Их конструкции могут широко варьироваться по длине и исполнению штанги, типу монитора, способу установки и параметрам камеры, ресурсу автономного питания и другим характеристикам. Эффективность применения телевизионных систем, как и эндоскопического оборудования, во многом зависит от точного выбора оборудования в соответствии с объектом осмотра и условиями применения. Особенно удобны портативные телевизионные системы для операций таможенного досмотра всевозможных транспортных средств и контейнеров.

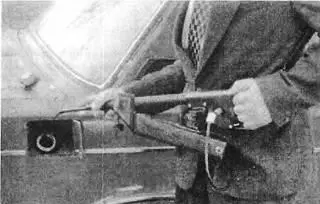

Рис. 4.7. «Кальмар» в работе

При всем отличии рассмотренных выше технических средств можно заметить, что каждое из них в отдельности имеет определенный предел в своем развитии.

Хотя можно и нужно улучшать качество отдельных элементов, вносить полезные усовершенствования и дополнения, оптимизировать комплектацию и так далее, но все же наиболее перспективный путь повышения эффективности подобных систем, как показывают примеры из других областей техники, заключается в объединении возможностей различного оборудования. Таким образом, например, существенно возросли возможности бесконтактного выявления у людей скрытно проносимых предметов за счет совмещения стационарных металлодетекторов с детектированием паров взрывчатых веществ, обнаружением радиоактивных материалов и нелинейной локацией радиоэлектронных устройств.

В сфере средств визуального осмотра также можно кое-что усовершенствовать. Наиболее очевиден путь взаимного усиления достоинств эндоскопических и телевизионных систем. Например, телескопическая штанга с установленной на ней телевизионной системой типа «Кальмар» позволяет свободно выносить гибкую часть эндоскопа на значительное расстояние, устраняя длинные свисающие кабели передачи сигнала и подсветки, а использование компактного носимого монитора вместо окуляра делает более удобным визуальное наблюдение. Дополнительные преимущества таким системам придаст модуль радиоканала для передачи видеоизображения на пост дистанционного наблюдения или контроля.

Следующий шаг связан с объединением возможностей визуального и детекторного исследования. При визуальном осмотре осуществляется прямое зрительное распознавание предметов, которое требует длительной повышенной концентрации внимания оператора и не всегда дает падежный результат. Под детекторным исследованием понимается применение аппаратуры, которая контактным или бесконтактным способом способна воспринимать определенные физические свойства, свидетельствующие о наличии в обследуемом месте некоторых аномалий в виде неоднородностей, характерных излучений или конкретных веществ. С точки зрения эффективности обследования с применением детекторов существенно то, что они вырабатывают сигнал в случае превышения заданного порога чувствительности, тем самым не только выявляя, но и локализуя искомое устройство или материал. В результате объединения визуального и детекторного методов поиска повышается вероятность обнаружения и сокращается время осмотра.

Основная проблема состоит в том, чтобы при всех усовершенствованиях сохранить легкость и удобство обращения с оборудованием. Для этого, в частности, требуется, чтобы чувствительный элемент детектора, выносимый на конец досмотровой штанги, имел минимально возможные габариты и вес. Для высокочастотной аппаратуры важно обеспечить безопасные, но эффективные параметры излучения. Необходимо также решить проблемы функциональной и конструктивной совместимости различных технических средств.

Примером успешного решения этих и многих других трудностей служит система для досмотра автотранспорта S-1100 («Дозор»), позволяющая осуществлять одновременно локацию объекта и вести телевизионное наблюдение за обследуемой зоной (рис. 4.8).

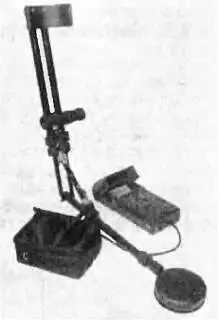

Рис. 4.8. Система S-1100 «Дозор»

В легкий малогабаритный антенный блок системы, осуществляющий высокочастотное зондирование, встроена миниатюрная телевизионная камера, сориентированная по диаграмме направленности антенны, что позволяет точно наблюдать зону отклика при получении сигнала локации.

Такую систему можно дополнить малогабаритным дозиметром, детектором взрывчатых веществ и наркотиков, приборами для обнаружения часовых механизмов и магнитов и другими средствами обследования.

Если количество аппаратуры и приспособлении или особенности выполняемых задач превысят возможности применения стандартного оборудования, на помощь придут радиоуправляемое шасси с манипуляторами, средства нейтрализации и другое оборудование, рассмотрение которого выходит за рамки данной книги.

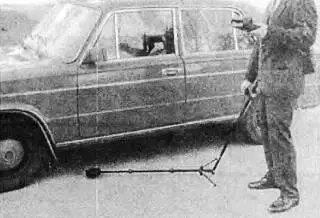

Рис. 4.9. «Дозор» в работе

Стационарные металлоискатели мы все видели в аэропортах и на крупных стадионах. Но есть и другие, портативные приборы. Ручной металлоискатель применяют для быстрой и скрытной проверки на наличие оружия. Телохранитель высокопоставленного лица проходит сквозь толпу и незаметно проверяет людей, не касаясь их.

Металлоискатели в аэропортах способны обнаруживать очень мелкие предметы. Однако это может сильно затруднить работу проверяющих. Чувствительность таких приборов регулируется, и большинство операторов устанавливает ее на низкий уровень во избежание слишком большого числа ложных срабатываний. Если сигнал тревоги звучит из-за наличия у пассажира авторучки или браслета от часов, сотруднику охраны приходится возвращать его обратно и просить вынуть из карманов металлические вещи. Это приводит к серьезным задержкам движения, особенно в оживленных аэропортах. Сотрудники охраны опасаются скопления рассерженных пассажиров, им проще снизить чувствительность прибора — и будь что будет. Металлоискатели могут обнаруживать очень мелкие металлические предметы, величиной с иголку или скрепку.
